楼梯钢筋如何布置?

楼梯钢筋的布置因楼梯类型不同而有所差异,以下以常见的板式楼梯和梁式楼梯为例进行介绍:

板式楼梯钢筋布置

● 梯段板钢筋:包括底部纵筋和上部负筋。底部纵筋沿楼梯跨度方向布置在板的下部,承受板的正弯矩,直径和间距根据设计计算确定。上部负筋布置在板的上部支座处,用于抵抗负弯矩,其长度一般为梯段板跨度的1/4左右,在靠近跨中方向逐渐截断。

● 分布钢筋:垂直于纵筋布置在梯段板内,位于纵筋内侧,主要作用是固定纵筋位置,将荷载均匀传递给纵筋,同时抵抗温度和收缩应力,一般采用较小直径的钢筋,间距较密。

● 平台板钢筋:与一般楼板钢筋布置类似,有底部纵筋和上部负筋,底部纵筋在板的下部双向布置,上部负筋在支座处设置,分布钢筋同样垂直于纵筋布置。

1 (1).jpg

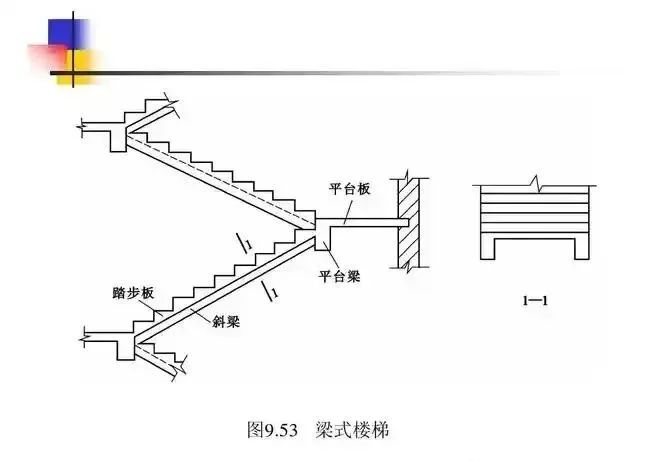

梁式楼梯钢筋布置

● 梯段板钢筋:与板式楼梯的梯段板类似,但由于有斜梁的存在,梯段板的跨度相对较小,钢筋直径和间距可能与板式楼梯不同。

● 斜梁钢筋:包括纵向主筋、箍筋和腰筋等。纵向主筋布置在梁的上下边缘,承受梁的弯矩和剪力,上部主筋在支座处承受负弯矩,下部主筋在跨中承受正弯矩。箍筋沿梁长度方向均匀布置,主要抵抗剪力,在支座附近加密。当梁较高时,还需设置腰筋,以增强梁的抗扭和抗裂性能。

● 平台梁钢筋:与一般梁的钢筋布置相同,有上下纵筋、箍筋等,纵筋承受弯矩和剪力,箍筋抵抗剪力,在支座和跨中根据受力情况进行配筋。


此外,在楼梯钢筋布置时,要保证钢筋的锚固长度和搭接长度符合规范要求,钢筋的保护层厚度也要满足设计规定,一般为15-30mm。
