施工图识读图文并茂技巧大全

1、施工图识读，奥妙无穷，正确读图，任重道远

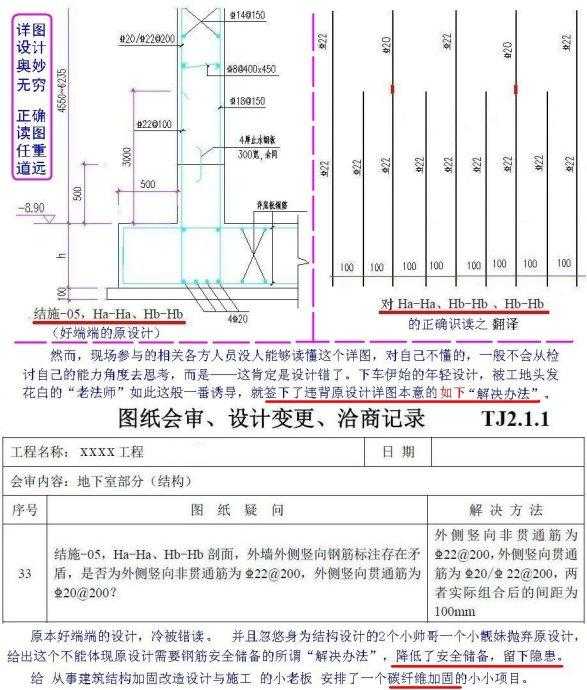

这是发生在我国工程界的一个真实案例。此案例再次表明，施工详图不是所有的人都可以读得懂的。即使是看图经验非常丰富、看图水平相当高的高水平或高年资专业人员，也常常会读错图，做错项目。

我这里举例仅仅是要说明，切切实实存在着有许多人看不懂高难度设计详图，经常做错工程，这样一个铁的事实。工程制图是专业，读懂图本身也需要专业。

2、简单图纸，要读懂做对，也常常出问题

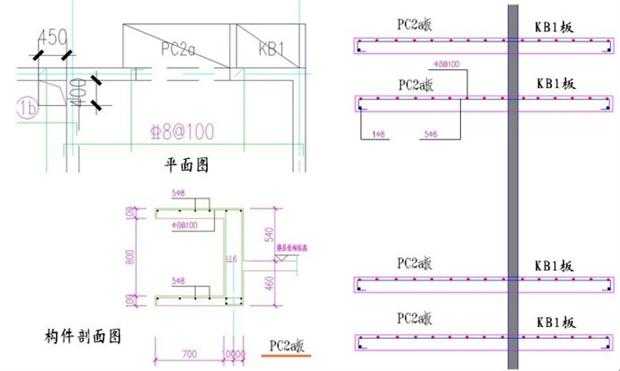

有了图纸，还需要技术交底，对右列技术交底，也不是每个工人都明白，往往需要手把手身传言教，工人方可知道究竟该怎么做。

3、剪力墙竖向钢筋，应该自中央向两侧均匀分派，两端间距在＞0.5个分布筋间距~1个分布筋间距之间；

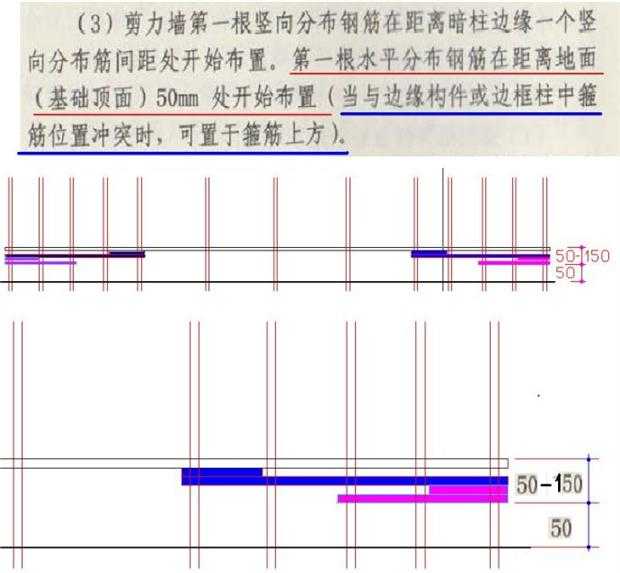

剪力墙水平钢筋，理论上距离板顶面50mm，实际要考虑边缘构造构件和边框柱中箍筋起步需要50mm的实际，实事求是地排布到这些箍筋的上方，一般地，，需要距地面100mm，当箍筋做到16mm~18mm时，剪力墙第一道水平筋实际离开板面可达到200mm。

这些都是实事求是的分析，可以指导生产实践，具有可操作性。

凡是正确的科学理论，都可以指导生产实践，凡是在实践中碰壁，实现不了的理论，不是科学理论，是伪科学歪道理。

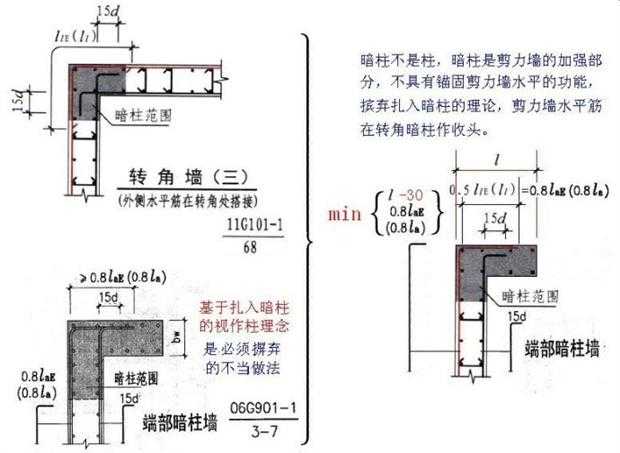

4、剪力墙水平钢筋在端部转角暗柱处的收头（注意是收头，不是锚固）
