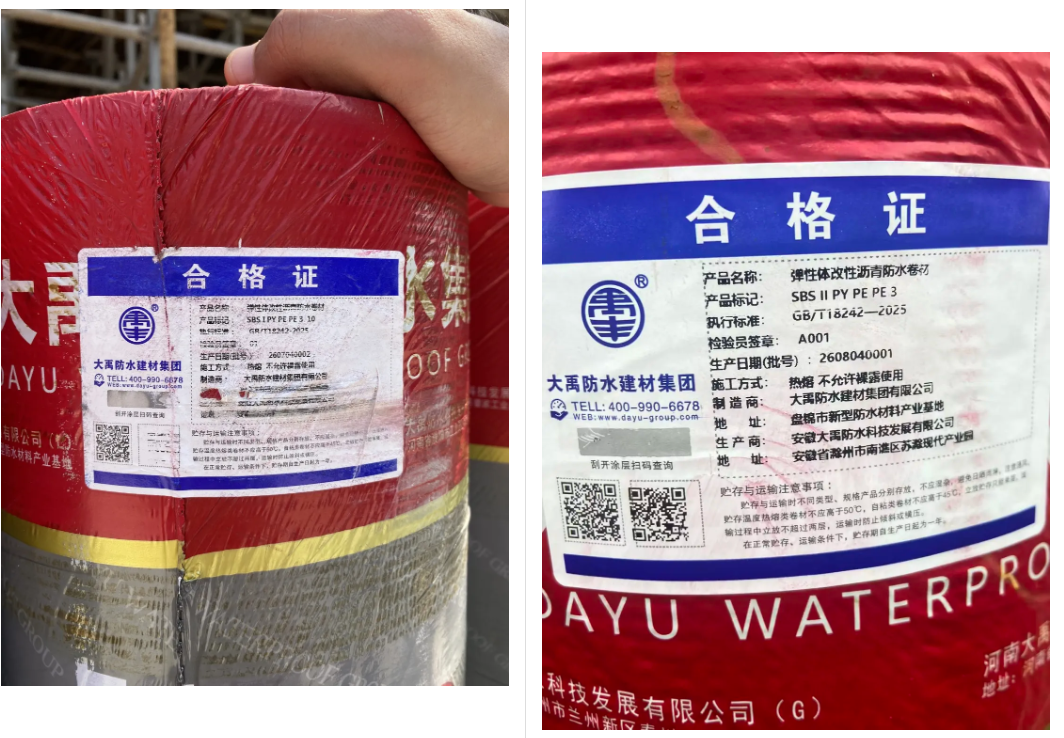

Ⅱ型的区别。 结合提供的弹性体改性沥青（SBS）防水卷材实拍样品（第一张标记 SBS Ⅰ PY PE PE 3 10、第二张标记 SBS Ⅱ PY PE PE 3），从进场验收要点、核心性能差异、施工与适用场景全维度拆解 Ⅰ 型、Ⅱ 型区别。 两张合格证执行标准均为GB/T 18242-2025（现行 SBS 卷材国标），标签直接标注型号，是进场肉眼核验的核心依据： 第一张样品：SBS Ⅰ PY PE PE 3 10 → Ⅰ 型，聚酯胎基（PY）、双面 PE 膜覆面，厚度 3mm，幅宽 10m； 第二张样品：SBS Ⅱ PY PE PE 3 → Ⅱ 型，同为聚酯胎基、双面 PE 膜、厚度 3mm，仅型号等级不同。 标签标识核验 ：国标强制要求合格证标注 Ⅰ/Ⅱ 型，型号标注模糊、缺失直接判定资料不合规；同时核对胎基（PY 聚酯胎最常用）、厚度、生产日期（保质期 1 年）、生产厂家信息，两张样品分别对应盘锦基地、安徽滁州产业园两大生产基地，属于同品牌不同厂区合规货源； 外观初判辅助 ：同厚度下，Ⅱ 型卷材沥青基材更致密、手感韧性更强；Ⅰ 型偏柔软但低温韧性上限更低；两者施工方式均标注热熔法、严禁裸露使用，这是 SBS 卷材通用要求，Ⅰ/Ⅱ 型都不可直接露天外露铺设。 Ⅰ 型 ：低温柔性要求 **-20℃无裂纹 **；北方冬季低温环境易出现弯折脆裂风险； Ⅱ 型 ：低温柔性要求 **-25℃无裂纹 **；低温抗裂性显著更优，昼夜温差大、冬季寒冷区域优势突出。 通俗理解：冬天工地弯折卷材试样，Ⅰ 型在 - 20℃就可能开裂，Ⅱ 型能扛到 - 25℃，北方项目优先选 Ⅱ 型。 Ⅰ 型：耐热性90℃无流淌、滴落； Ⅱ 型：耐热性105℃无流淌、滴落；夏季屋面暴晒高温环境下，Ⅱ 型抗流淌、抗变形能力更强，不易出现卷材滑移、起鼓问题。 两者同为 PY 聚酯胎时： Ⅰ 型拉力≥500N/5cm，断裂延伸率≥30%； Ⅱ 型拉力≥800N/5cm，断裂延伸率≥40%；Ⅱ 型抗拉强度、抗基层形变能力更强，能更好抵御建筑沉降、楼板微开裂带来的防水层拉扯破坏，屋面、地下室顶板等易形变基层更适配 Ⅱ 型。 Ⅱ 型 SBS 改性剂掺量更高，沥青改性程度更深，胶体稳定性、耐老化、耐水侵蚀能力整体优于 Ⅰ 型；Ⅰ 型改性剂掺量偏低，成本更低，性能指标处于国标基础合格线。 材料进场除看标签，还需取样送检，指标差异直接判定是否符合设计要求： 必检项重点关注低温柔性、耐热性、拉力延伸率三项，Ⅰ/Ⅱ 型指标阈值不同，不可混用送检标准； 同厚度 3mm 样品：Ⅰ 型仅能满足常规温和地区建筑防水，Ⅱ 型可满足严寒地区、高等级防水工程； 保质期两者一致：标签标注正常贮存保质期自生产日起 1 年，Ⅰ、Ⅱ 型仓储时效要求相同，贮存温度均≤50℃、立放不超两层。 Ⅰ 型、Ⅱ 型聚酯胎 SBS 卷材必须热熔烘烤铺贴，严禁裸露外露，需做保护层；热熔施工时烘烤火候把控逻辑相近，Ⅱ 型沥青熔点略高，热熔时需均匀烘烤至沥青充分熔融粘结，不可欠火虚粘。 很多工地仅看厚度忽略型号：同样 3mm 厚度，Ⅰ 型不能替代 Ⅱ 型用于严寒屋面，低温季节极易出现防水层开裂渗漏；反之南方恒温室内场景，盲目选用 Ⅱ 型会造成造价浪费，按设计图纸型号验收、选型是关键。工程项目经常会出现进场的防水材料货不对版或者与封样的选型不一致，究其原因是现场管理人员对于材料本身的规格型号要求不清楚以及对其材料性能了解不深入，下面结合案例给大家分享关于改性沥青防水卷材Ⅰ型和
一、先看懂样品标签：快速区分型号（进场验收第一步）
进场验收基础区分要点（现场可直接核查）
二、核心性能专业差异（国标 GB/T18242-2025 强制指标）
1. 耐低温性能（最关键差异）
2. 高温耐热性能
3. 力学拉伸与抗疲劳性能
4. 沥青改性含量本质区别
三、进场实验室复检区分要点（现场验收必做）
四、施工使用与场景适配差异
1. 施工共性（两张样品均标注热熔施工）
2. 场景选型核心区别
3. 现场常见误区规避
五、总结
Ⅰ 型是基础款 SBS 改性沥青卷材，满足常规温和环境防水需求；Ⅱ 型是性能升级款，高低温抗性、力学强度、抗基层形变能力全面提升，适配严苛工况与高等级防水工程。材料进场验收要做到 “标签辨型号 + 送检核指标” 双重把控，施工阶段严格按热熔工艺施工，再结合项目地域气候、结构部位选型，才能从源头规避渗漏隐患，最大化发挥 SBS 改性沥青卷材的防水价值。
