建筑施工图识图教程

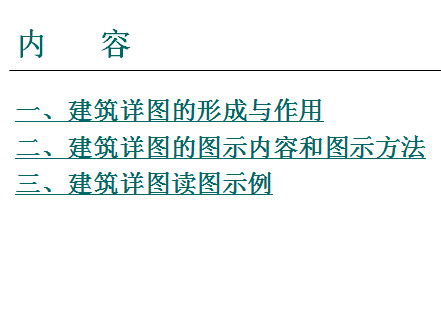

介绍：本文为建筑施工图识图教程，共49页。一、建筑详图的形成与作用 1用较大比例绘出的建筑细部的构造图样，称为建筑详图。 2常用的比例为1：1、 1：2、 1：5、 1：10 、1：20、1：50 3可详细地表达建筑细部的形状、层次、尺寸、材料和做法等，是建筑施工、工程预算的重要依据。二、建筑详图的图示内容和图示方法; 1.详图的主要特点是：用能清晰表达所绘节点或构配件的较大比例绘制，尺寸标注齐全，文字说明详尽。 2. 建筑详图一般表达构配件的详细构造，如材料、规格、相互连接方法、相对位置、详细尺寸、标高、施工要求和做法的说明等。 ……
