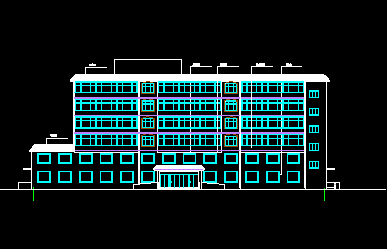

介绍： 老年公寓毕业设计样板，包括剖面图，标准层平面图，标准层梁平法施工图，底层平面图，底层住平法施工图，基础平面布置及施工图，建筑设计说明，结构计算书，结构设计总说明，框架梁计算，框架配筋图，框架计算书，梁祝二次分配法计算，楼梯配筋图，施工平面布置图，施工组式设计，正立面图，摘要及目录，主要节点详图 1、建筑设计特点：本工程的建筑面积为6247.95m2，共七层，底层层高为3.6m，二至六层均为3.3m，七层局部电梯维修间3.0m，女儿墙0.9m，室内外高差为0.45m，从室外地面算建筑总高为24.450m。 2、平面形状和平面组合情况如图所示 3、墙体 A 墙体材料及厚度: (1)外填充墙:190厚陶粒混凝土砌块,M5水泥砂浆砌筑,80厚的苯板. (2)电梯厅墙:采用现浇钢筋混凝土墙 (3)内墙:390×290×190厚非承重陶粒混凝土砌块MU3.0水泥砂浆砌筑. B 墙体装饰 (1)外墙装修选材与色彩详见立面图标注. (2)外墙涂料面层:外墙涂料的性能,质量和施工规程符合国家规定的标准,具体做法: a.喷白色丙烯酸外用乳胶涂料二遍 b.弹性府漆及素糊贰子 c.10厚抗裂砂浆(加钉网格布) d.刷界面剂一道 (3)外填充墙面装修:采取下列措施,保证粘接牢靠 a.抗裂砂浆为厂家配套产品,内加钢丝网或网格布. b.在转角处,混凝土梁板,柱和墙交接处均另加一层200宽网格布. (4)内墙(柱)装修做法: a.白色乳胶漆二道饰面 b.封府漆一道(干燥后再做面涂)
