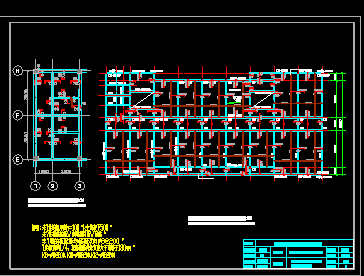

介绍: 本文件包括PKPM模型、单位工程施工平面图、结构设计计算书、结构施工图、施工进度网络图、施工组织设计等 本工程为办公楼,位于某市郊区,建设单位为某股份责任有限公司。建筑层数为3层,建筑总高度14.55米,矩形平面,采用框架结构,建筑使用年限50年。 工程结构 本工程为框架结构,抗震设防烈度为7度,框架结构抗震等级为三级。 1、基础工程: 本工程采用钢筋砼柱下独立基础,地基承载力标准值:180Kpa,柱下独立基础埋深为1.5m,采用C20砼浇筑,下设10cm厚C10砼垫层。 2、主体工程: ⑴ 砼工程: 各层柱、梁、板均为现浇钢筋砼,砼强度等级:柱采用C25砼浇筑,梁、板采用C25砼浇筑。 ⑵ 砌体工程: 砌体:采用M7.5混合砂浆砌200厚砼空心小砌块墙。
