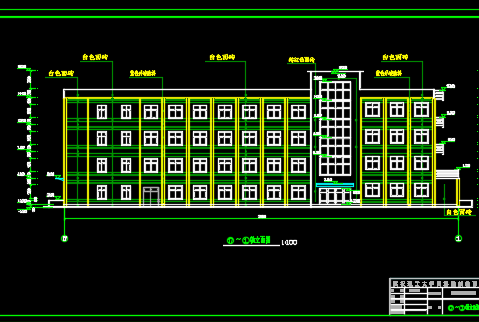

介绍： 4371.84平米四层框架结构中学教学楼毕业设计内含计算书，建筑图纸，结构图纸供大家参考。 本工程为某中学教学楼。主体为地上4层，采用钢筋砼全现浇框架结构。 1、建设地点：某市市区内 2、工程名称：某中学教学楼 3、气象资料：基本风压：0.40KN/m2，地面粗糙类型C型。主导方向：冬季主导东北风，夏季主导东北南。夏季最热月平均28℃，最高温度40.7℃，冬季最冷月平均气温11.3℃，最低温度-14℃。夏季相对湿度73%,冬季相对湿度81%。年平均降雨量为1034.1㎜，月最大降水量179.3㎜。 4、地质条件：常年地下水位低于-1.3m，水质对混凝土没有侵蚀作用。地基承载力标准值为180Kpa。 5、抗震设防烈度：7度，设计地震分组第一组，设计基本地震加速度值为0.01g。 6、建筑物安全等级：Ⅱ级。 7、构造说明： （1）屋面构造： 保护层：粒径2-3mm绿豆砂 防水层：三布四油 结合层：冷底子油 找平层：20mm厚1：3水泥砂浆 结构层：钢筋混凝土板 20mm厚混合砂浆抹来及刷白 （2）楼面构造： 30mm厚水磨石面层 20mm厚水泥砂浆找平层 钢筋混凝土楼板 20mm厚混合砂浆抹灰及刷白 （3）地面构造： 25mm厚水磨石面层 20mm厚水泥砂浆找平层 80mm厚混凝土垫层
