某高层住宅楼建筑结构水电施工图(含人防)

  • 资料大小:56.3 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-10-09 08:45
  • 发布作者:╮(╯3╰)╭
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
某高层住宅楼建筑结构水电施工图(含人防)

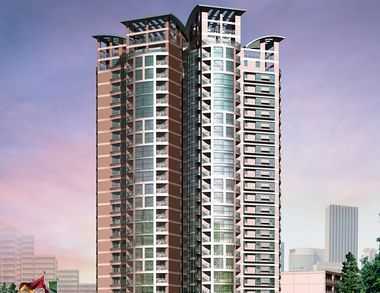

介绍: 本工程为某高层住宅楼建筑结构水电施工图,有效果图带人防工程,本工程主体24层,局部二层裙房。 建筑面积(地上)为10804M,地下为4066M. 总建筑面积为24870M. 建筑等级为1级,耐久年限为80年。 屋面防水等级2级,耐用年限为15年。 抗震设防烈度为7. 建筑类别与耐火等级:高层建筑类别为一类,耐火等级为一级.。 本工程防火分区一二层为一防火分区. 其他每层为一防火分区. 用地面积4960m 总建筑面积20804m 地下一层建筑面积2686m 地下夹层1084m 其中:公建建筑面积2596m 容积率:4.05 图纸内容包括建筑的平立剖面,图纸目录、门窗列表、各节点大样详图、楼梯卫生间详图等等 结构部分包括构造说明、桩说明、桩身详图、桩位图、转换楼层以上梁板平面等等 给排水包括排水系统图、给排水设计说明图、水泵二次图、给排水大样图等等 电气部分包括火灾平面图、照明图、系统图、动力图等等 人防图 另外包括5张电脑绘制效果图和2张手绘效果图
点击进入下载 (需要 0 积分)
