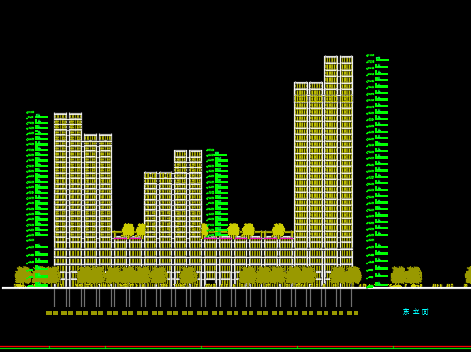

介绍： 地块总用地面积约17455m2，总建筑面积152880m2，由21和28层的公寓楼、1幢33层的办公楼、6层裙房和3层地下室组成。 主要技术经济指标 ⑴ 总用地面积17455m2。 ⑵ 地上总建筑面积118680m2。 其中：公寓建筑面积32862m2 办公建筑面积35190m2 商场、餐饮、会所建筑面积50628m2 ⑶ 地下总建筑面积34200m2。 其中：商业用房建筑面积9400m2 车库及设备用房建筑面积24800m2 ⑷ 建筑占地面积7907m2。 ⑸ 容积率6.80。 ⑹ 建筑密度45.3%。 ⑺ 绿地面积3526 m2。 ⑻ 绿地率20.2% ⑼ 建筑高度（自室外至顶层屋面） A座公寓楼：75.8m B座公寓楼：97.8m 办公楼：125.7m ⑽ 总户数：244户 ⑾ 机动车位611个 其中：地下506个，地上105个。 三幢高层建筑组合变化，高度在 78米至128米之间不等。这样它们在尺度上与周边的城市环境达到了相互的协调和呼应。三座塔楼在底部设有六层高的裙房作为基座，裙房内设有七层商廊，容纳商店，购物商场(地下一层至+5层)，餐厅(+6层)等商业功能。商廊以上的楼层则为商务公寓和办公室。+7层的屋顶花园像一片片绿洲为居民提供了休憩的场所，在屋顶花园平面还设有文化、休闲和运动等会所等公共设施。 公寓标准层平面为一梯八户，每套建筑面积从82m2~184m2，共16种户型。每幢设3台电梯、一座剪刀楼梯。办公楼设7台电梯、2座疏散楼梯。 某商业楼建筑设计图纸包括总平面图、地下三层平面图、地下一层平面图、一层平面图、八层平面图、办公楼八~二十九层平面图、办公楼三十~三十三层平面图、公寓八~二十四层平面图、公寓八~十七层平面图、公寓十八~二十一层平面图、剖面图、东立面图、西立面图、南立面图、北立面图
