某多层剪力墙结构公寓施工图（含建筑结构水电暖）

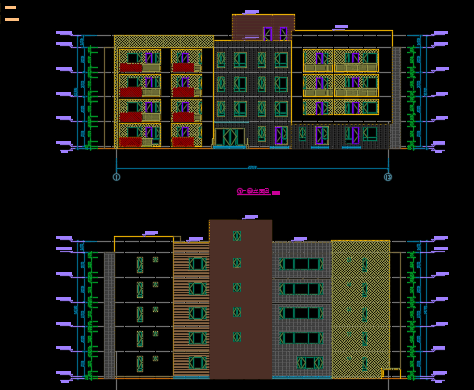

介绍：本项目总用地面积约为38950平方米.总建筑面积46216平方米,本子项建筑面积为:3099m .本子项建筑住宅层高3.0米.本子项建筑高度:18.6m(建筑主入口室外地面至屋面面层).本子项建筑工程为多层住宅;其耐火等级为二级.本子项结构形式为剪力墙结构,抗震设防烈度为7度;建筑设计使用年限为50年. 某公寓施工图（含建筑结构水电暖）包括屋顶平面及排水示意图、机房层平面图、三～五层平面图、二层平面图、一层平面图、立面图、立面图、节点详图、墙身剖面放大图、基础平面布置图、基础顶~标高27.420m墙柱平面布置图、标高±0.000m结构平面布置图、标高±0.000m梁板配筋图、标高3.000m结构平面布置图、标高3.000m梁板配筋图、标高6.000~21.000m结构平面布置图、梁板配筋图、楼梯详图、标高24.000m梁板配筋图供大家参考。
