某学校体育场全套施工图纸（含建筑、结构、水电暖）

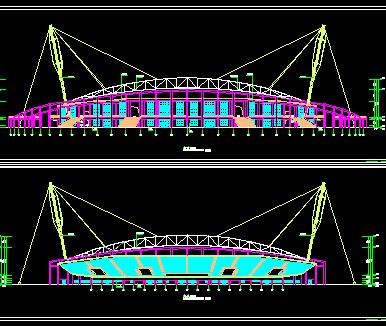

介绍：某学校体育场全套施工图纸，本文件内含建筑施工图、结构施工图、水电暖施工图，图纸包括立面图、剖面图、一层平面图、屋顶平面图、夹层平面图、门窗表、门窗详图、楼梯大样图、节点大样图、设计说明、轴网定位图、田径场地面铺装材料示意图、场地、观众席及环廊照明平面图、看台平面图等体育场有两部分组成，分别为看台和环廊。看台下是训练馆和羽毛球练习馆，为开展更多的体育项目提供场地。总建筑面积9857m，基底面积6927m。建筑地上一层局部夹层，建筑混凝土檐口高度21.50m。建筑类别为二类高层建筑，耐火等级为二级，抗震设防烈度为八度，屋面防水等级为二级。本工程设计标高±0.000相当于绝对标高1050.75米。室内外高差 0.150m。
