16层框筒结构办公楼建筑结构施工图纸

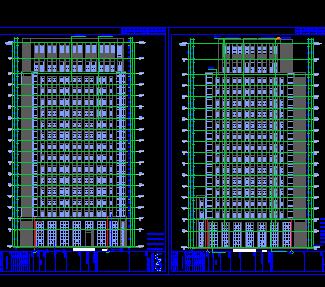

介绍： 16层框筒结构办公楼建筑结构施工图纸包括总平面布置及竖向设计图、总平面交通分析图、总平面绿化布置图、人防总平面布置图、一层平面图、二层平面图、六至十四层平面图、十六层平面图、星顶平面图、立面图、地下二层结构布置图、4#车道梁板配筋及剖面图、11-13层梁配筋图、电梯大样图、1楼梯大样、门窗大样图等，供大家参考！本工程为大厦，设有1栋16层高层办公楼、3层地下停车库；其中：办公楼建筑面积14615.86m ,建筑高度64.05米，层高分别5.7m、3.8m、5m;地下室为3层，层高分别为5.45m、3.6m、3.9m，为地下车库，地下3层平时为地下车库，战时为6级甲类二等人员掩蔽所。上部结构体系为框架核心筒结构体系；
