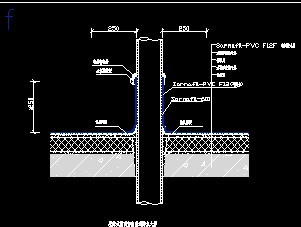

暴露式屋面穿出管道防水大样图

暴露式屋面穿出管道防水大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；

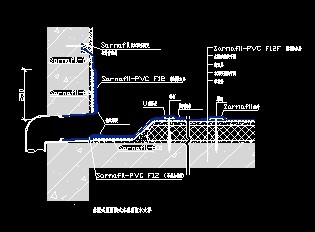

暴露式屋面横式水落管防水大样图

暴露式屋面横式水落管防水大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；

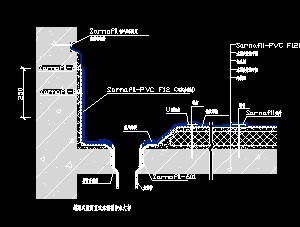

暴露式屋面直式水落管防水大样图

暴露式屋面直式水落管防水大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；
暴露式屋面女儿墙泛水防水做法详图

暴露式屋面女儿墙泛水防水做法详图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；

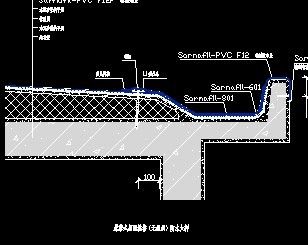

暴露式屋面挑檐（无组织）防水大样图

暴露式屋面挑檐（无组织）防水大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统
暴露式屋面变形缝防水做法大样图

暴露式屋面变形缝防水做法大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；

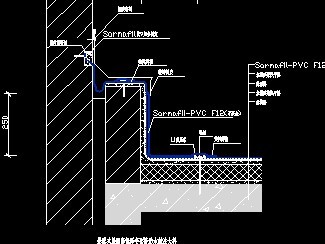

暴露式屋面高低跨变形缝防水做法大样图

暴露式屋面高低跨变形缝防水做法大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统
暴露式屋面上人孔防水大样图

暴露式屋面上人孔防水大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；

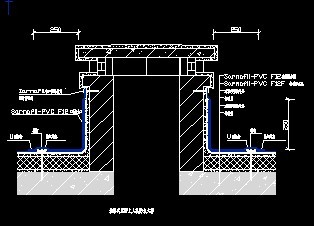

暴露式屋面通气孔防水大样图

暴露式屋面通气孔防水大样图，渗耐的机械固定系统，即用专用固定件，将卷材固定在基层上，来抵抗风的浮托力的系统；
穿外墙套管防水构造详图

做法说明：结构变形或管道伸缩量较小时，穿墙管可采用主当管道/线缆伸缩较大，管道/线缆有更换要求时，应采用套管式防水构造，套管应加焊止水环。
地下室侧墙施工缝做法详图

做法说明：外墙防水混凝土应连续浇筑，尽量少留施工缝。当留设施工缝时，墙体水平施工缝不应留在剪力与弯矩最大处或底板与侧墙的交接处，应留在高出底板表面500mm的墙体上。
地下室底板后浇带做法详图

做法说明：后浇带分为收缩型后浇带和沉降型后浇带。收缩型后浇带一般在两侧混凝土龄期达到42d后施工
地下室底板及滤水层节点做法详图

做法说明：当项目地下水位较低，地下室底板防水混凝土厚度大于500mm，且地方法规对底板外防水没有强制要求时，可在底板上部设置滤水层、取消底板下部外防水。
地下室底板及排水板节点做法详图

做法说明：当项目地下水位较低，地下室底板防水混凝土厚度大于500mm，且地方法规对底板外防水没有强制要求时，可在底板上部设置滤水层、取消底板下部外防水。
地下室底板外防水节点做法详图

做法说明：适用于项目所在场地地下水位较高，或地方法规要求地下室底板必须做外防水的项目。
地下室顶板防水做法详图

做法说明：地下室顶板上有覆土时，可设塑料排水板滤水层有组织收集积水，但必须进行专项节点设计。当地下室顶板被变形缝分隔时，变形缝应作为种植分区边界，不得跨缝种植。
地下室顶板后浇带做法详图

做法说明：顶板后浇带两侧按施工缝做法预留好钢板止水带，在顶板混凝土浇筑前在后浇带两侧安装好钢丝网。
地下室外墙防水墙面收口节点做法详图

做法说明：当地下室板顶高于室外地坪1m以上时，可按本做法在外墙结构处留槽，将防水层在槽内收口。
地下室外墙防水做法详图

本做法适用于地下室外墙内侧为室内的外墙防水做法。地下室外墙必须采用结构自防水混凝土，防水混凝土结构内部设置的各种钢筋或绑扎铁丝不得直接接触模板。
地下室外墙后浇带做法详图

做法说明：外墙后浇带两侧须按施工缝做法预埋钢板止水带，浇筑外墙混凝土前在后浇带两侧安装具有一定强度的阻挡混凝土流失的密目钢板网
