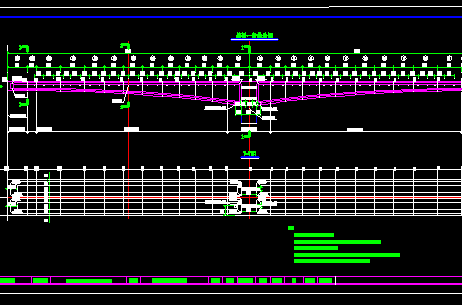

桥梁工程毕业设计
介绍: 本毕业设计主要是关于预应力混凝土连续刚构桥上部结构的设计。预应力混凝土连续刚构桥以结构受力性能好、变形小、伸缩缝少、行车平顺舒适、造型简洁美观、养护工程量小、抗震能力强等而成为最富有竞争力的主要桥型之一。随着预应力技术的发展和不断完善,尤其是悬臂等先进施工方法的出现,更使预应力混凝土连续刚构桥更加充分的活跃在整个桥梁工程领域.本设计桥梁主桥跨径为50m+90m+50m,主梁截面为单箱双室,桥面宽11.5m,双向两车道,主梁采用悬臂浇筑法施工。在时间和个人能力有限的条件下,本次毕业设计没有具体涉及到下部结构、桥面铺装、竖向预应力的设计。仅对主梁结构详细设计,设计步骤如下: 第一步,根据设计任务要求,依据现行公路桥梁设计规范,综合考虑桥位的 地质、地形条件,经初选后提出了预应力混凝土连续刚构、上承式拱桥、斜拉桥三个比选桥型。按“功能、安全、经济、美观”的桥梁设计原则,比较三个方案的优缺点,最终选择连续刚构方案。 目录 摘要 I ABSTRACT III 1绪论 1 1.1毕业设计的目的及意义 1 1.2预应力连续刚构桥特点 1 1.2.1设计特点 1 1.2.2受力特点 1 1.2.3构造特点 2 2结构设计方案 3 2.1设计资料 3 2.1.1桥梁名称 3 2.1.2基本资料 3 2.1.3设计标准 4 2.1.4主要材料 4 2.1.5设计依据 4 2.2方案比选 4 2.2.1 钢筋混凝土上承式拱桥 4 2.2.2斜拉桥 6 2.2.3预应力混凝土连续刚构桥 7 2.2.4方案比较和确定 8 3结构初步设计 11 3.1桥梁布置及尺寸拟定 11 3.1.1桥梁布置 11 3.2主梁分段与施工阶段的划分 12 3.2.1施工阶段注意事项 13 4内力计算 15 4.1恒载内力计算 15 4.1.1计算方法 15 4.1.2计算结果 17 4.2活载内力计算 22 4.2.1横向分布影响线绘制 22 4.2.2横向分布系数计算 22 4.2.3计算结果 22 4.3温度作用荷载计算 24 4.3.1梯度温度作用效应 24 4.3.2均匀温度作用效应 26 4.4支座不均匀沉降次内力 29 5内力组合 33 6预应力钢束设计 47 6.1钢束估算 47 6.1.1计算原理 47 6.1.2估算结果 49 6.2预应力束的布置 50 7预应力损失及有效预应力计算 53 7.1预应力损失计算 53 7.1.1计算原理 53 7.1.2计算结果 54 7.2有效预应力计算 54 8考虑预应力次内力计算 59 8.1徐变次内力 59 8.2收缩次内力 60 8.3预应力次内力 62 8.4支座不均匀沉降次内力 63 9考虑了预应力效应的内力组合 67 10截面验算 75 10.1承载能力极限状态截面强度验算 75 10.2正常使用极限状态应力、变形验算 82 10.2.1施工阶段应力验算 82 10.2.2使用阶段应力验算 96 10.2.3变形验算 112 11结论 113 参考文献 115 致谢 117
