桩基检测的7种方法,你知道几种?

桩基是结构的主要承重部分,其质量直接关系到结构的适用安全性及长久性。然而桩基是隐蔽工程,其质量的评价、判定必须通过专业的检测手段。

桩基检测的7种方法

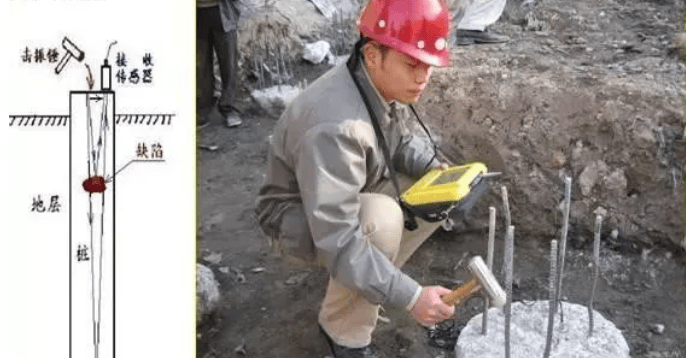

1、低应变检测方法

基本原理:

低应变检测法是使用小锤敲击桩顶,通过粘接在桩顶的传感器接收来自桩中的应力波信号,采用应力波理论来研究桩土体系的动态响应,反演分析实测速度信号,频率信号,从而获得桩的完整性。

适用范围:

(1)低应变检测法适用于混凝土桩的桩身完整性判定,如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。

(2)低应变检测法过程检测中,由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响,应力波传播过程,其能力和幅值将逐渐衰减,往往应力波尚未传到桩底,其能量已完全衰减,致使检测不到桩底反射信号,无法判定整根桩的完整性。根据实测经验,可测桩长限制在50m以内,桩基直径限制在1.8m之内较合适。

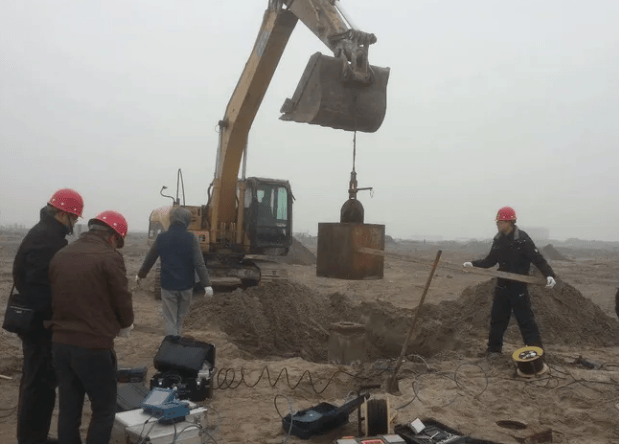

2、高应变检测法

基本原理:

高应变检测法是一种检测桩基桩身完整性和单桩竖向承载力的方法,该方法是采用锤重达桩身重量10%以上或单桩竖向承载力1%以上的重锤以自由落体击往桩顶,从而获得相关的动力系数,应用规定的程序,进行分析和计算,得到桩身完整性参数和单桩竖向承载力,也称为Case法或Cap-wape法。

适用范围:

高应变检测法适用于需检测桩身完整性和复核桩基承载力的桩基。

3、声波透射法

基本原理:

声波透测法是在灌注桩基混凝土前,在桩内预埋若干根声测管,作为超声脉冲发射与接收探头的通道,用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数,然后对这些测值采用各种特定的数值判据或形象判断,进行处理后,给出桩身缺陷及其位置,判定桩身完整性类别。

适用范围:

声波透射法适用于已预埋声测管的混凝土灌注桩桩身完整性检测,判定桩身缺陷的程度并确定其位置

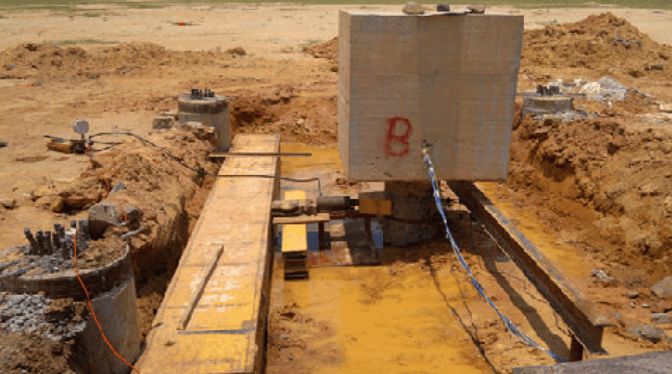

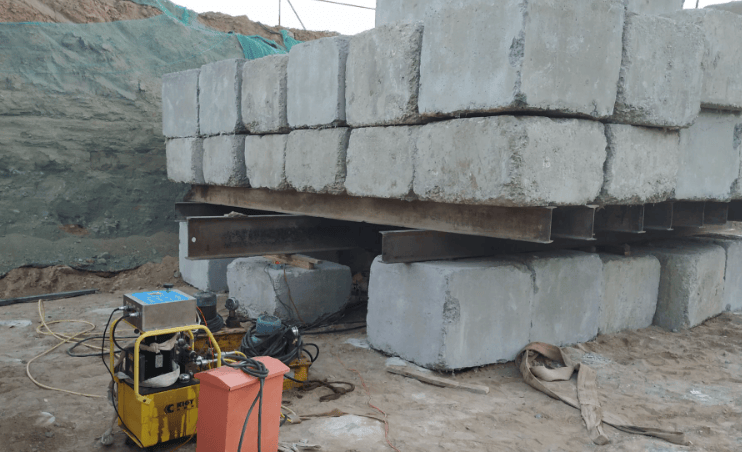

4、静荷载试验法

基本原理:

桩基静荷载试验法是指在桩顶施加荷载,了解在荷载施加过程中桩土间的作用,最后通过测得Q~S曲线(即沉降曲线)的特性判别桩的施工质量及确定桩的承载力。

适用范围:

(1)静荷载试验法适用于检测单桩的竖向抗压承载力。

(2)利用静荷载试验法可将桩加载至破坏,为设计提供单桩承载力数据,作为设计依据。

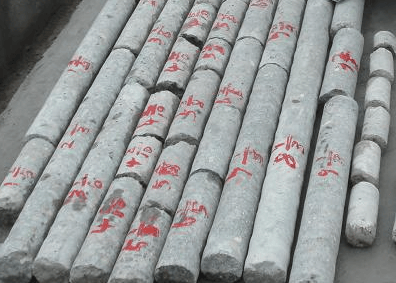

5、钻孔取芯法

基本原理:

钻孔取芯法主要是采用钻孔机(一般带10mm内径)对桩基进行抽芯取样,根据取出芯样,可对桩基的长度、混凝土强度、桩底沉渣厚度、持力层情况等作清楚的判断。

适用范围:

该方法适用于测检灌注桩桩长、桩身混凝土强度、桩底沉渣厚度,判断或鉴别桩端持力层岩土性状,判定桩身完整性类别。

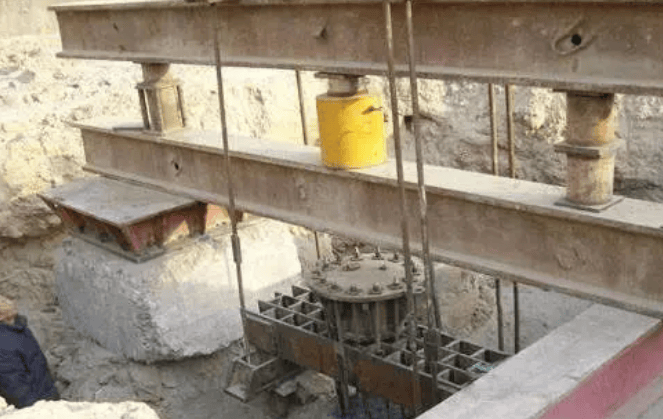

6、单桩竖向抗拔静载试验

基本原理:

在桩顶部逐级施加竖向抗拔力,观测桩顶部随时间产生抗拔位移,以确定相应的单桩竖向抗拔承载力的试验方法。

适用范围:

确定单桩竖向抗拔极限承载力;判断竖向抗拔承载力是否满足设计要求;通过桩身应变、位移测试,测定桩的抗拔侧阻力。

7、单桩水平静载试验

基本原理:

采用接近水平受力桩的实际工作条件的方法确定单桩水平承载力和地基土水平抗力系数或对工程桩水平承载力进行检验和评价的试验方法。单桩水平载荷试验宜采用单向多循环加卸载试验法,当需要测量桩身应力或应变时宜采用慢速维持荷载法。

适用范围:

该方法适用于确定单桩水平临界和极限承载力,推定土抗力参数;判定水平承载力或水平位移是否满足设计要求;通过桩身应变、位移测试,测定桩身弯矩。

当前施工中,桩基是较为普遍使用的一种基础形式。桩基础质量的好坏不仅影响到施工安全,而且也关系到人们的生命财产安全。因此,在其施工过程中,加强桩基检测具有重大意义。
