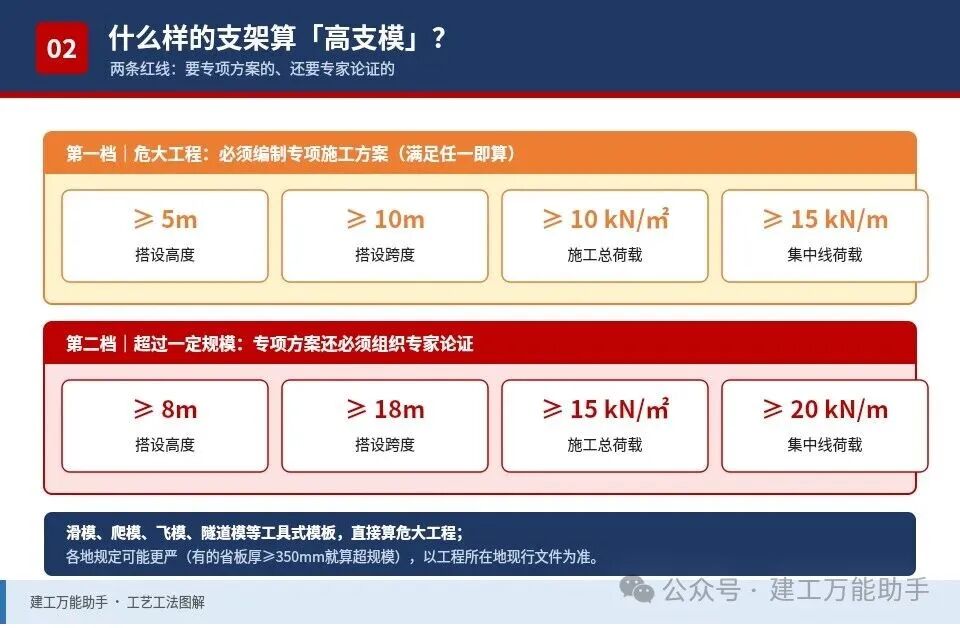

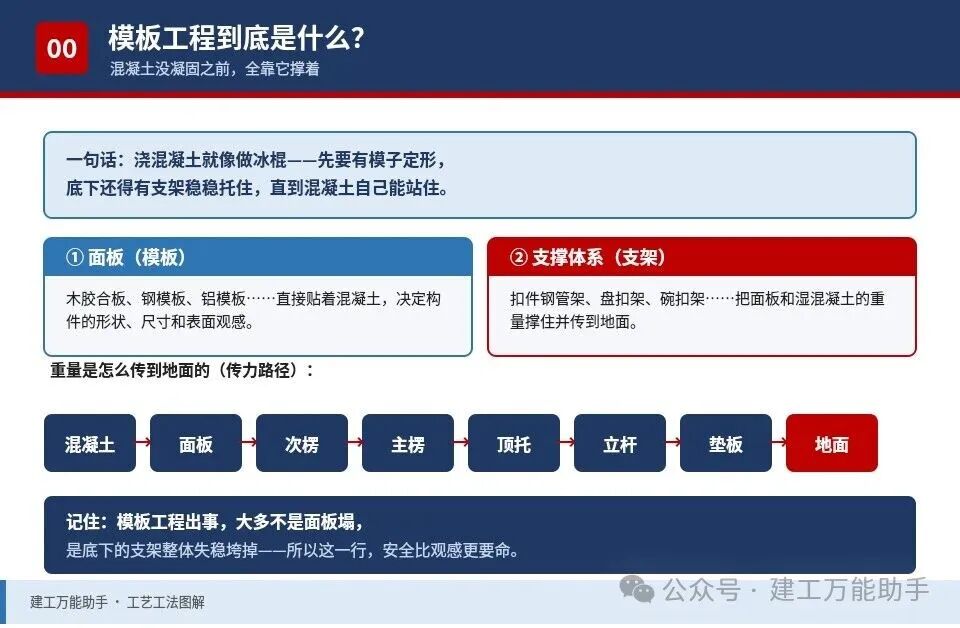

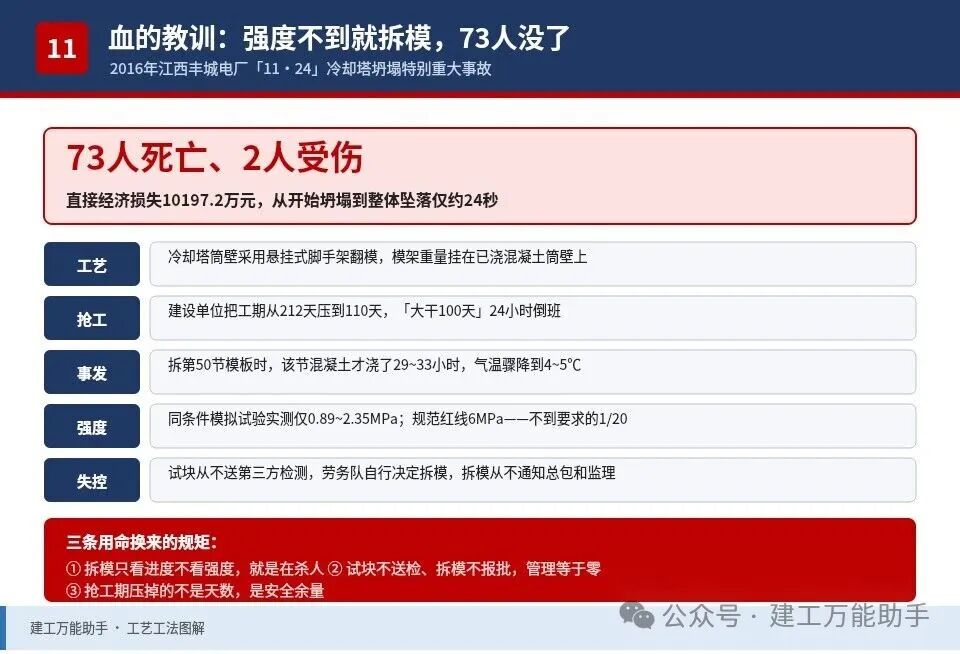

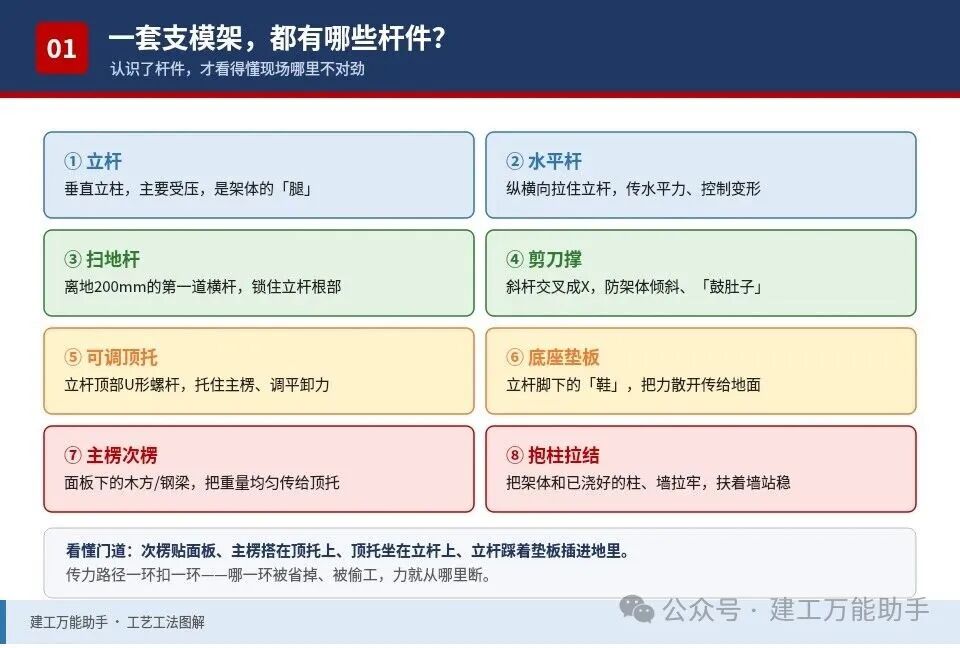

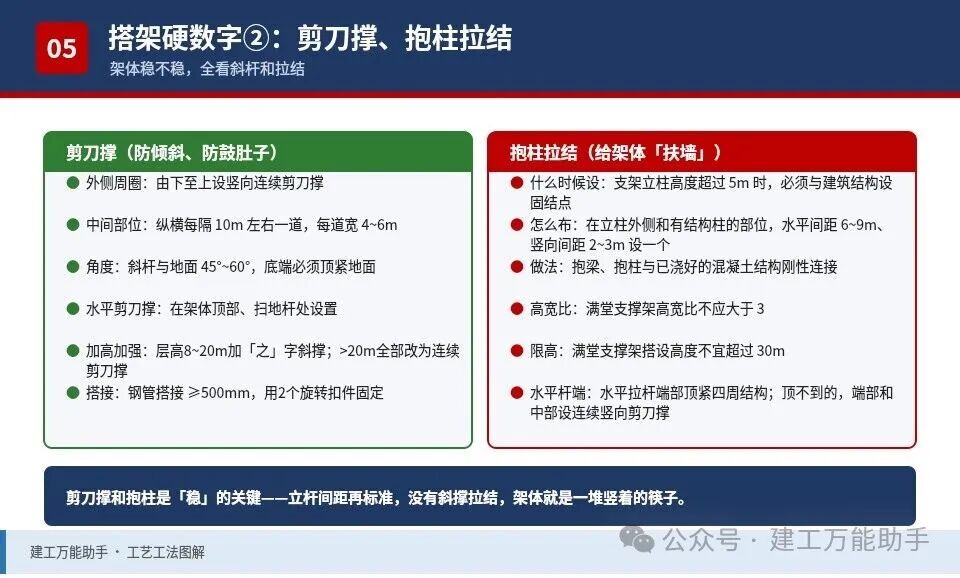

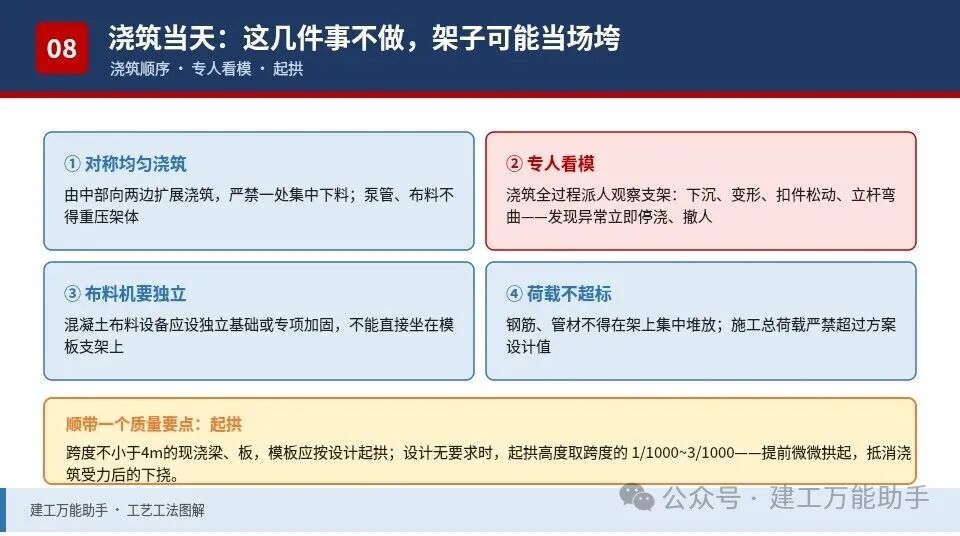

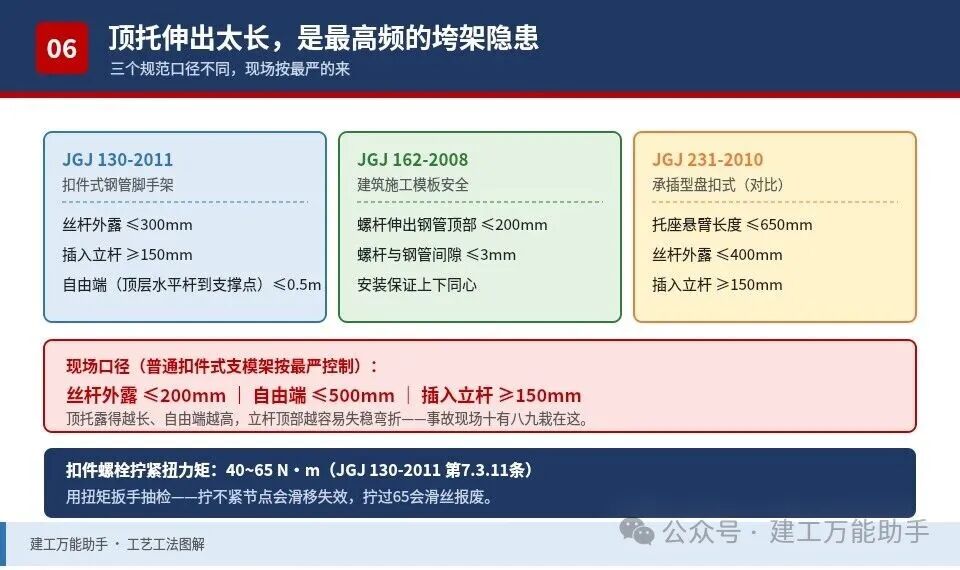

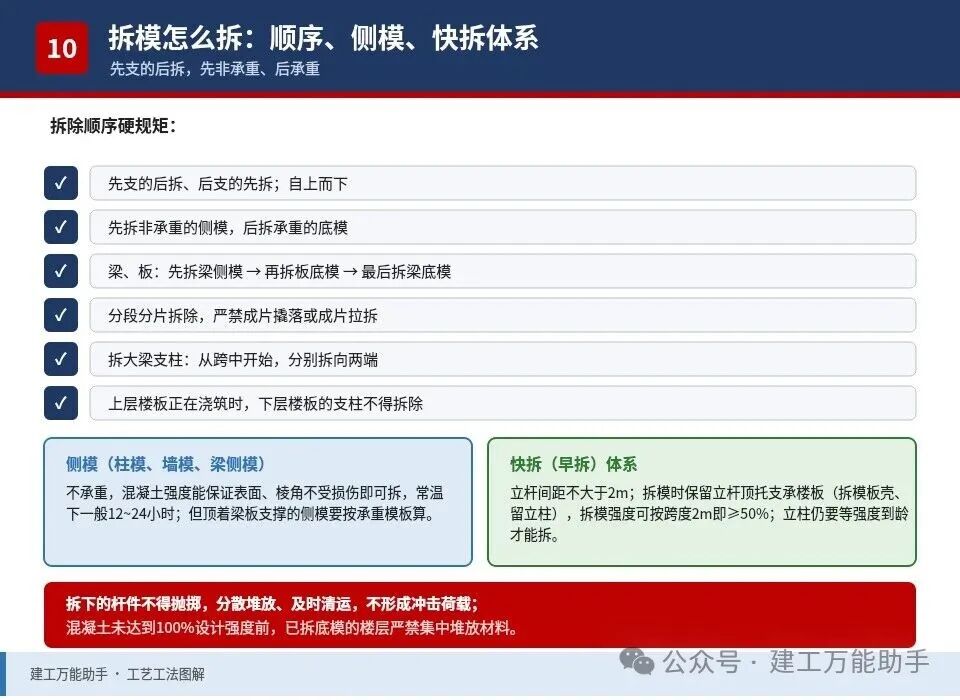

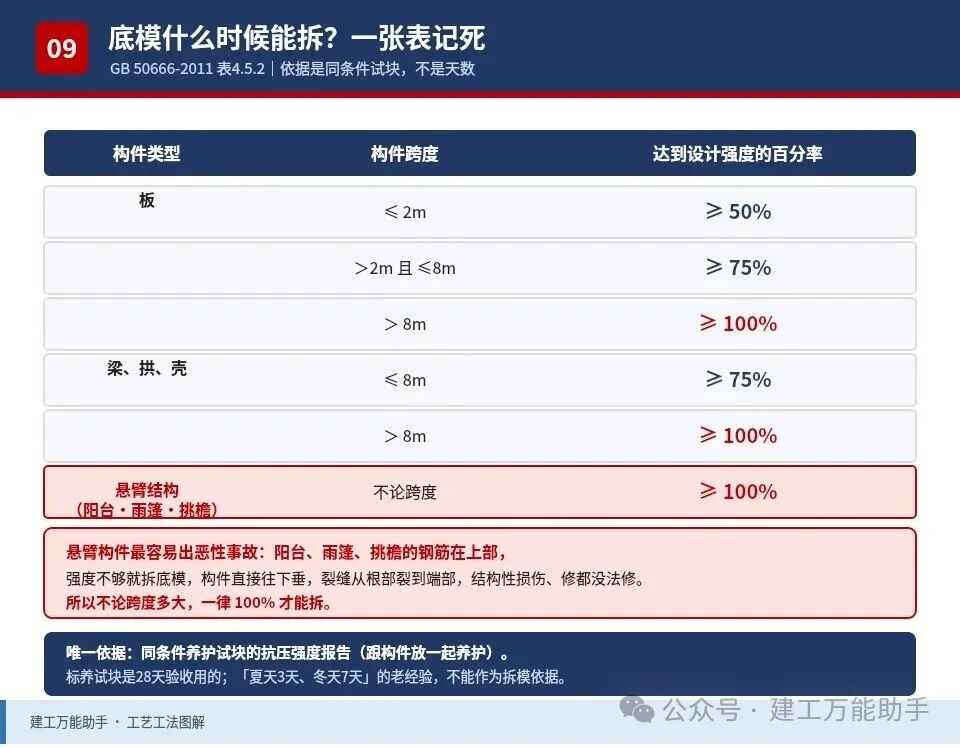

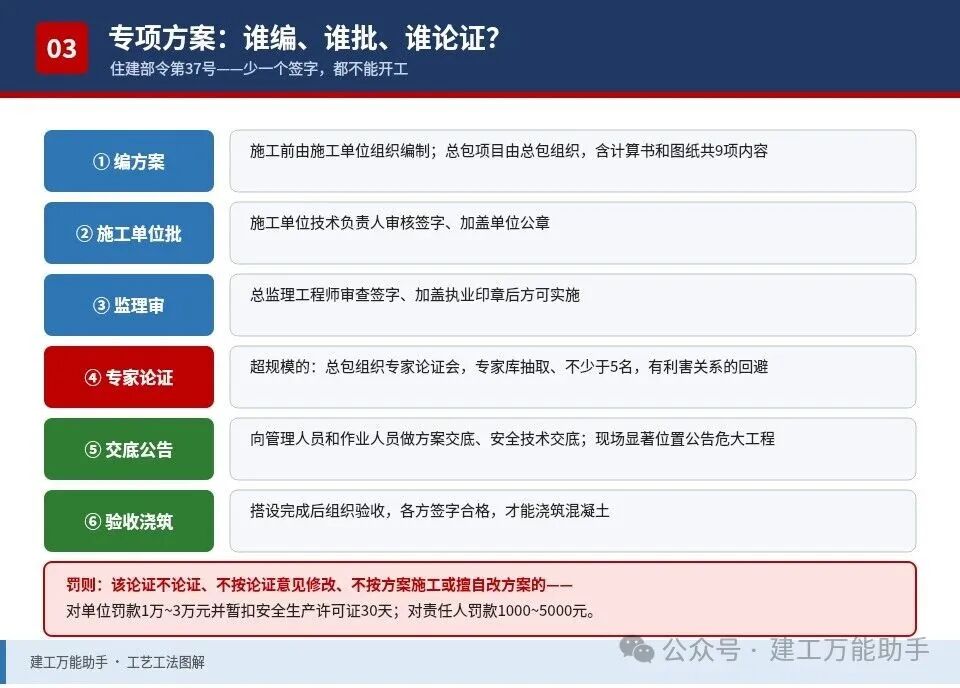

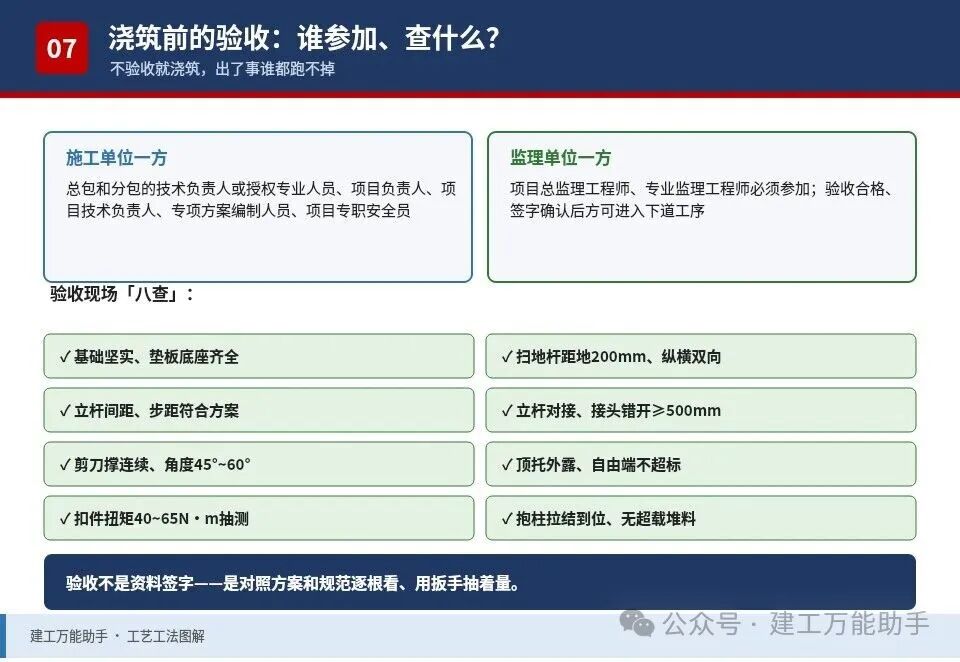

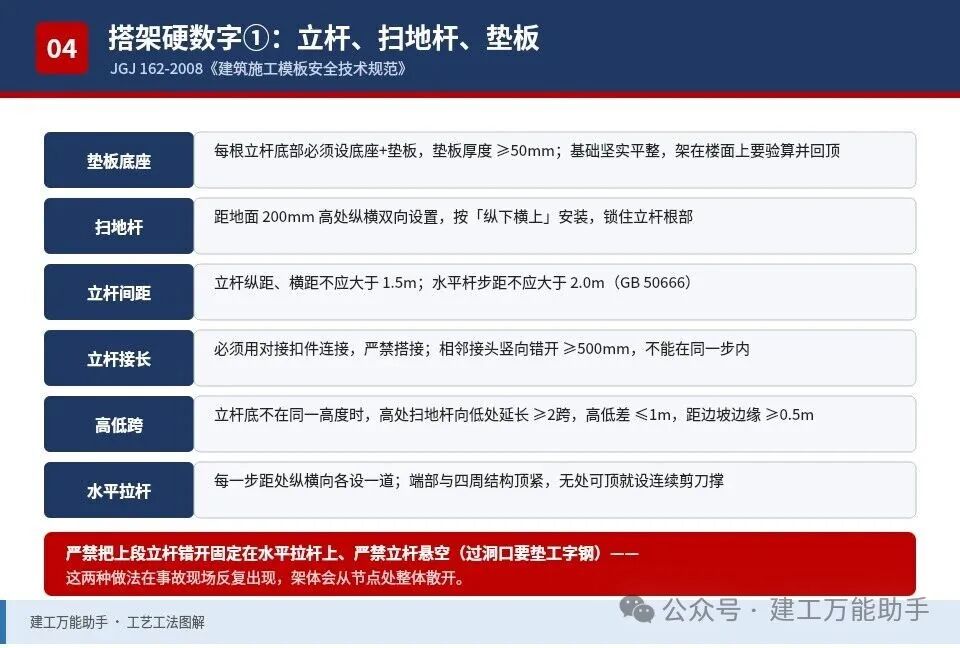

金九银十，是工地抢工期最凶的时候。而每年这个时候，最让人揪心的事故类型之一，就是——混凝土浇到一半，底下的架子“哗“一下整体失稳，一垮就是群死群伤。 2016年江西丰城电厂“11·24“冷却塔坍塌，73人没了，根子就是混凝土强度不够就拆了模板。这个案例我们专门做过一期，今天不展开事故，而是往前一步：把模板工程从头到尾讲清楚。 这篇不讲考试、不堆术语，就用现场大白话，配合12张图讲明白：模板支架都有哪些杆件、什么样的支架算高支模、专项方案谁批、架子怎么搭才稳、浇筑前怎么验收、浇筑当天盯什么、底模什么时候才能拆。全篇的数字都能直接对照规范，现场拿手机翻出来就能用。 先记住全篇最重要的一句话：模板工程出事，塌的不是模板，是底下的支架；支架出事，十有八九栽在“顶托太高、剪刀撑没设、拆模太早“这三件事上。 一、模板工程到底是什么？ 混凝土刚浇下去时是流动的稀粥，得先有“模子“把形状定出来，底下还得有支架把这一大坨重量稳稳托住，直到混凝土自己凝固、能站住。所以模板工程分两部分：面板（模板）和支撑体系（支架）。 图01｜模板工程=面板+支撑；重量沿“混凝土→面板→次楞→主楞→顶托→立杆→垫板→地面“一层层传下去 这张传力路径图建议每个木工、架子工都看一眼：重量是一环扣一环传下去的，哪一环被省掉、被偷工，力就从哪里断，架体就从哪里垮。 二、一套支模架，都有哪些杆件？ 看不懂杆件，上了工地就看不出哪里不对劲。一套扣件式钢管支模架，核心就这8样东西： 图02｜立杆、水平杆、扫地杆、剪刀撑、可调顶托、底座垫板、主楞次楞、抱柱拉结，各自干什么 用大白话再串一遍：立杆是架体的“腿“，主楞次楞是面板下的“骨架“，顶托是立杆头顶的“千斤顶“，垫板是立杆脚下的“鞋“，扫地杆锁住腿根，剪刀撑防止架子晃散，抱柱拉结让架子“扶着墙“站稳。下面讲硬数字，就围着这些杆件展开。 三、什么样的支架算“高支模“？两条红线 不是所有模板支架都叫高支模。国家按规模画了两道线，踩线就要有对应的管理动作，这是住建部明文规定、检查必查的： 图03｜危大工程（≥5m等四选一）要专项方案；超过一定规模（≥8m等四选一）还要专家论证 建办质〔2018〕31号 关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知·附件1、附件2 什么规模要方案、什么规模要论证，原文就是这两组数字 附件1规定，搭设高度≥5m、搭设跨度≥10m、施工总荷载≥10kN/㎡、集中线荷载≥15kN/m的混凝土模板支撑工程，属危险性较大的分部分项工程（危大工程），必须编制；滑模、爬模、飞模、隧道模等工具式模板直接列入。附件2规定，搭设高度≥8m、跨度≥18m、总荷载≥15kN/㎡、集中线荷载≥20kN/m，属超过一定规模的危大工程，专项方案还必须组织专家论证。该文件2018年6月1日起施行，原建质〔2009〕87号同时废止。 ⛔ 现场控制点｜各地可能加严（部分省份把板厚≥350mm、梁截面≥0.45㎡也列为超规模），开工前先查工程所在地现行规定，按最严的执行。 四、专项方案：谁编、谁批、谁论证？ 高支模方案不是资料员关起门编一本就完事，住建部令第37号把流程定得很死，少一个签字，都不能开工： 图04｜专项方案审批六步走：编制→单位技术负责人批→总监审→专家论证→交底公告→验收浇筑 几个现场常问的点：专家不少于5名，从主管部门专家库抽，跟本工程有利害关系的要回避；专家论证结论分“通过 / 修改后通过 / 不通过“，“不通过“就得改完重新论证。罚则也很硬：该论证不论证、不按论证意见改、不按方案施工或擅自改方案的，单位罚1万~3万并暂扣安全生产许可证30天，责任人罚1000~5000元。 对一线工人最实在的一句：架子必须照着通过审批的专项方案搭，方案上怎么写，立杆间距、步距、剪刀撑就怎么做；谁拍脑袋改了，谁担责。 五、搭架硬数字①：立杆、扫地杆、垫板 搭架子第一步是“把腿站稳“。这几个数字来自《建筑施工模板安全技术规范》JGJ 162-2008和《混凝土结构工程施工规范》GB 50666-2011，现场验收逐条对照： 图05｜垫板≥50mm、扫地杆距地200mm、立杆纵横距≤1.5m、步距≤2.0m、立杆对接不错开在水平杆上 两个最要命的“严禁“再强调：立杆接长必须对接扣件、严禁搭接；严禁把上段立杆错开固定在水平拉杆上。这两种做法在事故现场反复出现，因为它让立杆受力路径中断，架体会从节点处整体散开。立杆下有洞口、沟槽的，要垫工字钢或其他可靠措施，绝不能让立杆悬空。 六、搭架硬数字②：剪刀撑、抱柱拉结 立杆间距再标准，没有斜撑拉结，架体也只是“一堆竖着的筷子“。剪刀撑和抱柱，是让架子“稳“的关键： 图06｜竖向剪刀撑外侧连续、中间每10m一道宽4~6m、角度45°~60°；立柱超5m要按6~9m×2~3m抱柱 JGJ 162-2008 建筑施工模板安全技术规范·第6.2.4条（模板支架立柱构造） 剪刀撑和拉结的规范原文 规范要求：满堂模板支架外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向每隔10m左右设由下至上的竖向连续剪刀撑，宽度宜为4~6m，并在剪刀撑部位顶部、扫地杆处设置水平剪刀撑，剪刀撑杆件底端应与地面顶紧，夹角宜为45°~60°。支架立柱高度超过5m时，应在立柱周围外侧和中间有结构柱的部位，按水平间距6~9m、竖向间距2~3m与建筑结构设置一个固结点。满堂支撑架搭设高度不宜超过30m、高宽比不应大于3。 ✅ 实操提示｜剪刀撑是“花小钱防大灾“的杆件，少一道斜撑省不了多少工，却可能决定架子垮不垮——验收时重点看斜杆有没有被“漏设“。 七、顶托和扣件：两个最高频的垮架隐患 先说顶托（可调托撑）。立杆顶部那个U形螺杆，露得越长、受力越不稳，是垮架最高频的构造缺陷。但不同规范口径不完全一样，现场记住按最严的来： 图07｜顶托丝杆外露≤200mm、自由端≤500mm、插入立杆≥150mm；扣件扭矩40~65N·m 普通扣件式支模架，现场统一按这个口径控制：丝杆外露不超过200mm、自由端（顶层水平杆到支撑点）不超过500mm、插入立杆不少于150mm。顶托露一大截、立杆顶到水平杆之间空空荡荡没有约束，这一长段就像一根没扶稳的筷子，受力一弯，整片架子跟着倒。 再说扣件。扣件螺栓拧紧扭力矩要控制在40~65N·m（JGJ 130-2011 第7.3.11条）。这不是凭手感的——拧不紧，节点会滑移失效；拧过65N·m，扣件会滑丝报废。规范要求用扭矩扳手抽检，这就是为什么高支模验收要拿扳手“咔哒咔哒“抽着量。 八、浇筑前的验收：谁参加、查什么？ 架子搭完，不是直接叫混凝土罐车。浇筑前必须组织验收，不验收就浇筑，出了事谁签字谁担责： 图08｜验收由施工、监理两方共同参加，现场对照方案“八查“，签字合格才能浇筑 验收人员要齐：施工单位一方（总包/分包技术负责人或授权人员、项目负责人、项目技术负责人、方案编制人、专职安全员），监理单位一方（总监理工程师、专业监理工程师）必须到场。验收不是对着资料签字，是拿着方案和规范，上架子逐根看、用扳手抽着量——基础、扫地杆、立杆间距、剪刀撑、顶托、扭矩、抱柱、荷载，八项一项不能缺。 九、浇筑当天：这几件事不做，架子可能当场垮 很多人以为架子搭好验收完就万事大吉，其实浇筑过程才是支架受力最大、最危险的时刻： 图09｜对称均匀浇筑、专人看模、布料机独立、荷载不超标；跨度≥4m梁板要起拱1/1000~3/1000 四条现场纪律：① 对称均匀浇筑，由中部向两边扩展，严禁一处集中下料把架子压偏；② 全程专人看模，盯支架有没有下沉、变形、扣件松动、立杆弯曲，发现异常立刻停浇、撤人；③ 布料设备要独立设置或专项加固，不能直接坐在模板支架上；④ 钢筋、材料不在架上集中堆放，施工总荷载严禁超过方案设计值。 顺带一个质量要点——起拱：跨度不小于4m的现浇梁、板，模板要按设计起拱；设计无要求时，起拱高度取跨度的1/1000~3/1000。提前微微拱起一点，抵消浇筑受力后的下挠，梁底才不会“塌腰“。 十、底模什么时候能拆？一张表记死 这是全篇最容易出人命的一节。拆模时间不是看天数、不是看天气、更不是看老板催不催，唯一依据是同条件养护试块的抗压强度。 图10｜GB 50666-2011表4.5.2：板≤2m达50%、2~8m达75%、>8m及悬臂100%；梁拱壳≤8m达75%、>8m达100% GB 50666-2011 混凝土结构工程施工规范·第4.5.2条（底模拆除时的混凝土强度要求） 拆模强度，规范原文就是这张表 底模及支架应在混凝土强度达到设计要求后再拆除；当设计无具体要求时，同条件养护的混凝土立方体试件抗压强度应符合：板，跨度≤2m达设计强度≥50%、跨度>2m且≤8m达≥75%、跨度>8m达≥100%；梁、拱、壳，跨度≤8m达≥75%、跨度>8m达≥100%；悬臂结构不论跨度，一律≥100%。侧模在混凝土强度能保证表面、棱角不受损伤时方可拆除。采用快拆支架体系的，支架立杆间距不应大于2m，拆模时保留立杆顶托支承楼板，拆模强度可按构件跨度2m（即≥50%）确定。 ⛔ 现场控制点｜同条件试块要跟构件放一起养护，报告才作数；标养试块是28天验收用的。“夏天3天、冬天7天“的老经验不能当拆模依据——丰城事故就是栽在凭经验拆。 十一、拆模怎么拆？顺序、侧模、快拆 强度够了，也不是乱拆。拆除顺序有硬规矩，拆错了照样出事： 图11｜先支后拆、先非承重后承重；梁侧模→板底模→梁底模；严禁成片撬落；上层浇筑下层支柱不拆 几条最容易被忽略的：拆下的杆件严禁抛掷，要分散堆放、及时清运，不能给楼层造成冲击荷载；混凝土没达到100%设计强度前，已经拆了底模的楼层，严禁集中堆放材料（比如往上吊钢筋、码钢管）；后浇带模板的拆除和支顶，要专门按方案执行。拆模前要办审批，凭同条件试块强度报告、经监理同意后才能动手。 十二、模板安装的允许偏差 模板搭得稳，还得装得准，不然浇出来的构件轴线偏了、标高错了，后期凿都凿不回来。GB 50204-2015把现浇结构模板安装的允许偏差定死了： GB 50204-2015 混凝土结构工程施工质量验收规范·表4.2.10（现浇结构模板安装允许偏差） 模板装得准不准，对着这几个数字验 轴线位置 5mm 底模上表面标高 ±5mm 模板内部尺寸·基础 ±10mm 模板内部尺寸·柱、墙、梁 ±5mm 柱、墙垂直度·层高≤6m 8mm；层高>6m为10mm 相邻模板表面高差 2mm 表面平整度 5mm（2m靠尺和塞尺量测） ✅ 实操提示｜检验方法以尺量、水准仪、经纬仪或吊线、2m靠尺塞尺为主；同一检验批内梁、柱、独立基础抽查10%且不少于3件，墙、板抽查自然间10%且不少于3间。 十三、血的教训：强度不到就拆模，73人没了 讲了这么多数字，最后讲一件真实发生的事。这也是我们这个号“真实案例“系列专门复盘过的事故——2016年11月24日，江西丰城发电厂三期扩建工程7号冷却塔，施工平台整体坍塌： 图12｜2016年丰城电厂“11·24“事故：73死2伤，拆第50节模板时混凝土实测强度仅0.89~2.35MPa，不到红线6MPa的1/20 GB 50573-2010 双曲线冷却塔施工与质量验收规范·第6.3.15条（强制性条文） 翻模工艺的拆模强度，是写在强制性条文里的红线 该条规定：悬挂式脚手架翻模施工筒壁时，拆模时其上节混凝土强度应达到6MPa以上（同时第12.0.4条规定混凝土未达到规定强度不得提升或翻模）。事故调查的同条件模拟试验显示，实际拆模时第50节混凝土强度仅0.89~2.35MPa、第51节不足0.29MPa、第52节根本没有强度，不到红线的二十分之一。加上建设单位主导把工期从212天压到110天、24小时倒班，试块从不送第三方检测、劳务队自行决定拆模、拆模从不通知总包监理，最终28名被告人和1家单位被追究刑责，主犯获刑18年。 ⛔ 现场控制点｜冷却塔翻模的6MPa是专门工艺的规定，房建梁板底模按GB 50666那张表执行；但两者的铁律是同一条——强度不到，坚决不拆。 需要说明的是，丰城案用的是冷却塔筒壁翻模工艺，和一般房建的梁板支模不是一回事，6MPa是这个特殊工艺的专门规定；咱们普通房建、桥梁的底模，按前面GB 50666那张强度表执行。但道理完全一样：试块强度不到、审批没走，谁让拆模谁担责。 —— 写在最后 —— 模板工程是工地上最常见、也最容易被“老经验“带偏的工序。这篇的数字都来自现行规范，建议大家收藏起来，搭架子、搞验收、办拆模审批时翻出来对照一遍。对施工员、监理，这是验收的检查单；对木工、架子工班组长，这是保命的底线。 三句话再记一遍：架子照着方案搭，顶托剪刀撑不能省；浇筑要对称、有人看模；拆模只认同条件试块强度，强度不到坚决不拆。
