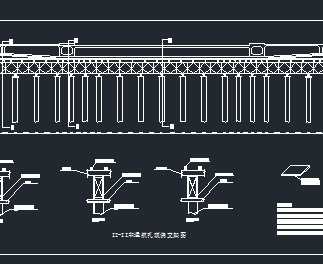

介绍： 主桥结构为下承式系杆拱桥,主跨72米,与河道斜交,斜角度为67度.主拱肋垂直布置,副拱肋斜靠布置,二榀各向内倾斜23.03度,主副拱肋立面矢跨比为1/4.5,拱顶风撑为工字梁结构,吊杆间距为3.735米,桥面采用纵横梁体系,现浇桥面板结构,非机动车道设于主、副拱之间,人行道设于副拱肋外侧。 主桥纵向分成主纵梁及副纵梁二部分,主纵梁采用箱形截面,梁高1.8米,梁宽2米,副纵梁采用矩形实体断面,梁高1米,梁宽0.45米.主吊杆锚于主纵梁底部,副吊杆锚于副纵梁侧底面.主、副纵梁均为预应力混凝土结构.端横梁采用箱形截面,端横梁内设置横向预应力。内横梁间距3.735米,采用预应力混凝土T型横梁结构,最高处梁高1.66米,腹板厚0.4米。车行道部分现浇桥面板20厘米,人行道及非机动车道部分现浇桥面板18厘米。
