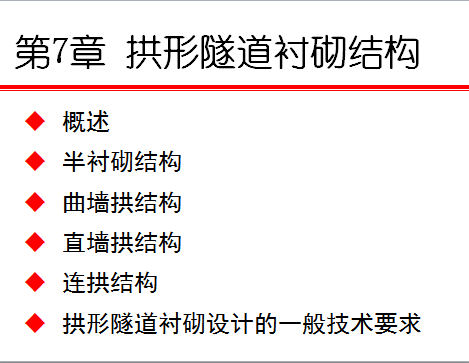

拱形隧道衬砌结构知识培训讲义

介绍：半衬砌结构的关键部位是拱座，其通常采用斜拱座和折线拱座。拱圈由三段圆弧组成，厚度ha=0.5m，作用在拱圈上的全部垂直均布荷载q=90kN/m2，围岩弹性抗力系数K=2×105 kN/m3。拱圈采用C25的混凝土，材料的弹性模量E=2.8×1010 N/m2。求结构内力。该隧道为四车道单幅分离式短隧道，全长223m，隧道最大埋深45米，所处围岩级别有III、IV、V级。综合考虑本隧道地质情况，所有围岩段均采用整体式衬砌，断面形式为曲墙拱形断面，并设仰拱，仰拱与边墙采用小半径曲线连接，仰拱厚度与拱圈厚度相同。衬砌厚度选为600mm，混凝土强度等级选为 C25。
