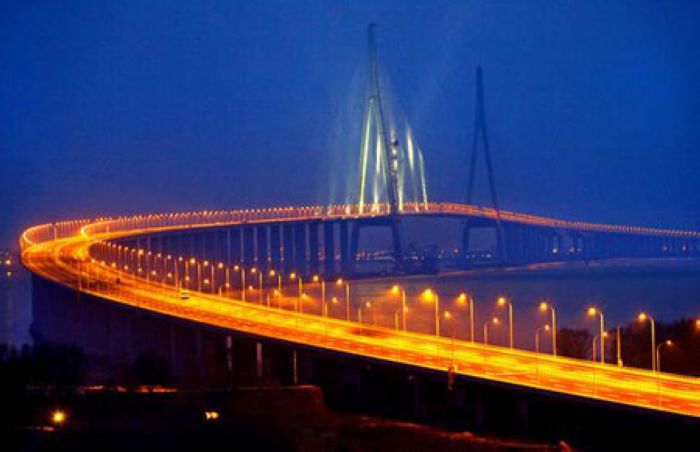

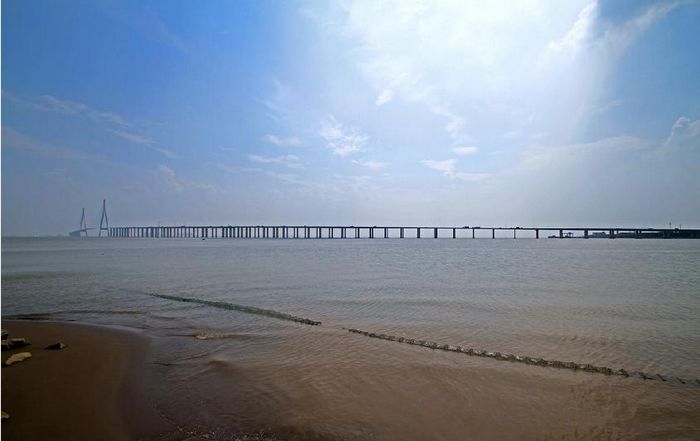

苏通大桥——位于江苏省东南部,连接南通和苏州两市,西距江阴长江公路大桥82公里,东距长江入海口108公里。苏通大桥北岸连盐通高速公路、宁通高速公路、通启高速公路,南岸连苏嘉杭高速公路、沿江高速公路。
中文名: 苏通长江公路大桥
外文名: SUTONG CHANGJIANG HIGHWAY BRIDGE
开工时间: 2003年6月27日
通车时间: 2008年6月30日
主跨跨径: 1088米
主塔高度: 300.4米
桥梁类型: 斜拉桥

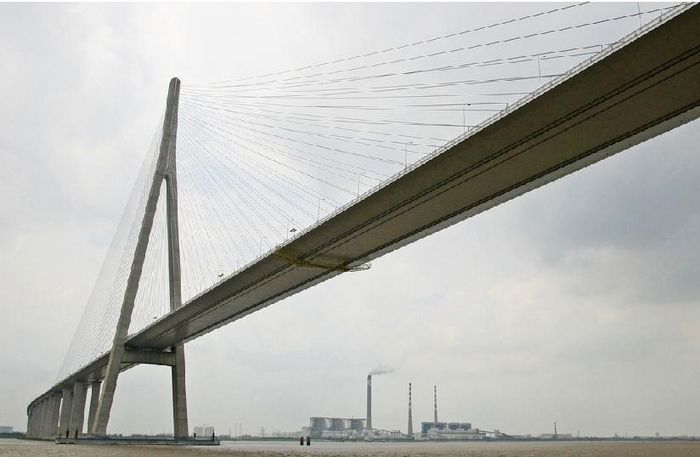

苏通大桥全称:苏通长江公路大桥,位于江苏省东部的南通市和苏州(常熟)市之间,西距江阴大桥82公里,东距长江入海口108公里,是交通部规划的国家高速公路沈阳至海口通道和江苏省公路主骨架的重要组成部分。

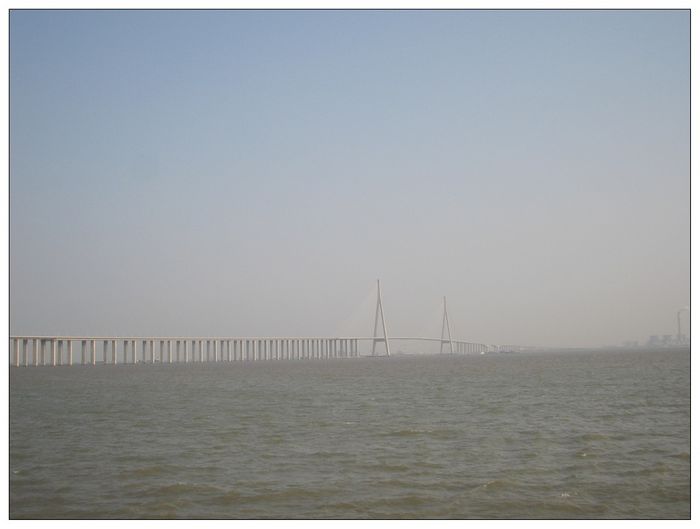

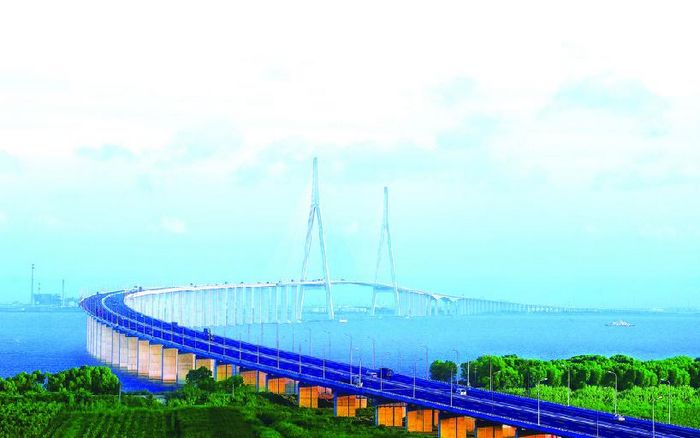

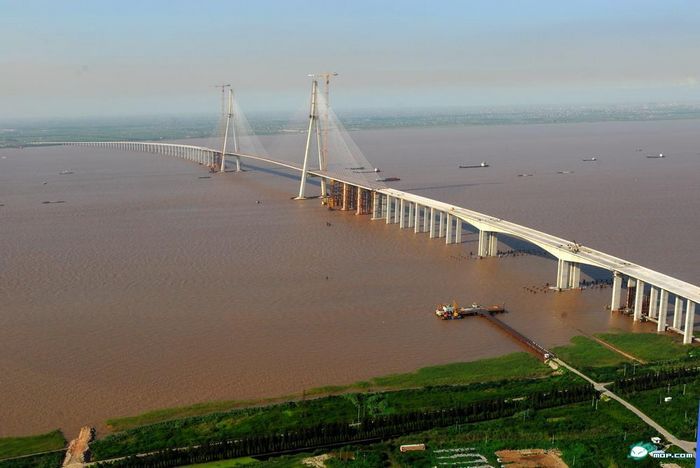

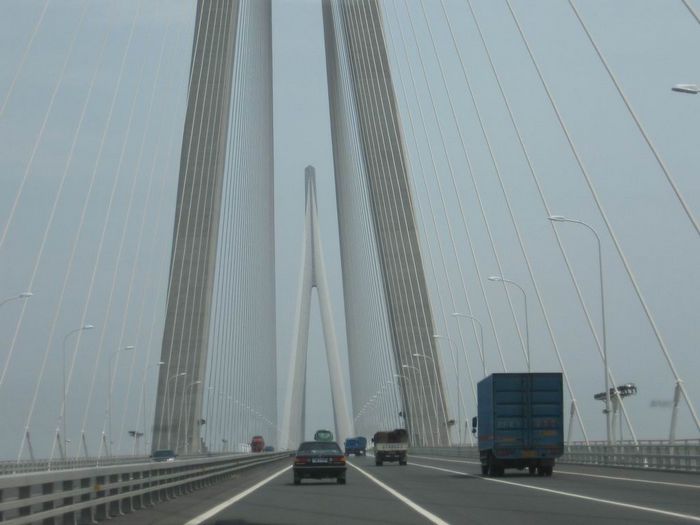

路线全长32.4公里,主要由跨江大桥和南、北岸接线三部分组成。其中跨江大桥长8146米,北接线长约15.1公里,南接线长约9.2公里。跨江大桥由主跨1088米双塔斜拉桥及辅桥和引桥组成。主桥主孔通航净空高62米,宽891米,满足5万吨级集装箱货轮和4.8万吨级船队通航需要。工程于2003年6月27日开工,于2008年6月30日建成通车。
苏通大桥工程规模浩大:其主跨跨径达到1088米,是世界位居第二大跨径的斜拉桥(目前最大斜拉桥主跨是俄罗斯的跨东博斯鲁斯海峡的俄罗斯岛大桥,其主跨1104米);其主塔高度达到300.4米,为世界第二高的桥塔(第一高桥塔为俄罗斯的跨东博斯鲁斯海峡的俄罗斯岛大桥,其桥塔高超过320米);主桥两个主墩基础分别采用131根直径2.5米至2.85米,长约120米的灌注桩,是世界最大规模的群桩基础;主桥最长的斜拉索长达577米,也是世界最长的斜拉索。
主要工程量有:桥涵混凝土149.3万立方米,钢箱梁4.9万吨,钢材23万吨,斜拉索6278吨,填挖方317.6万立方米,征用土地1.1万亩。苏通大桥的建设在技术方面极具挑战性,难度非常大,是我国建桥史上建设标准最高、技术最复杂、科技含量最高的现代化特大型桥梁工程之一。
苏通大桥位于江苏省东部的南通市和苏州(常熟)市之间,是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道,也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分,是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发,改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。
2010年3月26日,在美国土木工程协会(ASCE)举行的2010年度颁奖大会上,苏通大桥工程获得2010年度土木工程杰出成就奖,这也是中国工程项目首次获此殊荣。
2011年11月7日,中国建设工程鲁班奖(国家优质工程)颁奖大会在人民大会堂隆重举行,苏通长江公路大桥工程获2010~2011年度中国建设工程鲁班奖。
苏通大桥工程起于通启高速公路的小海互通立交,终于苏嘉杭高速公路董浜互通立交。

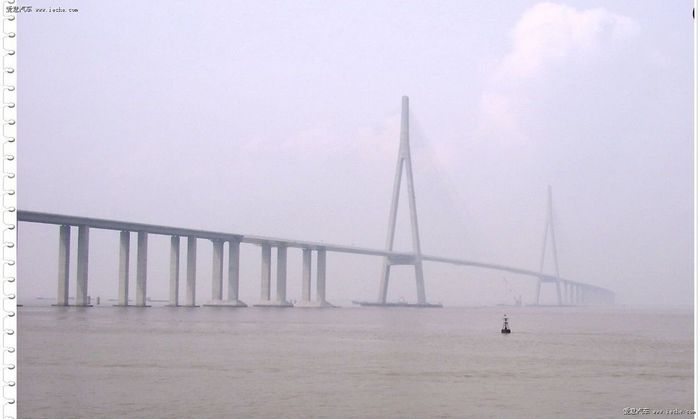

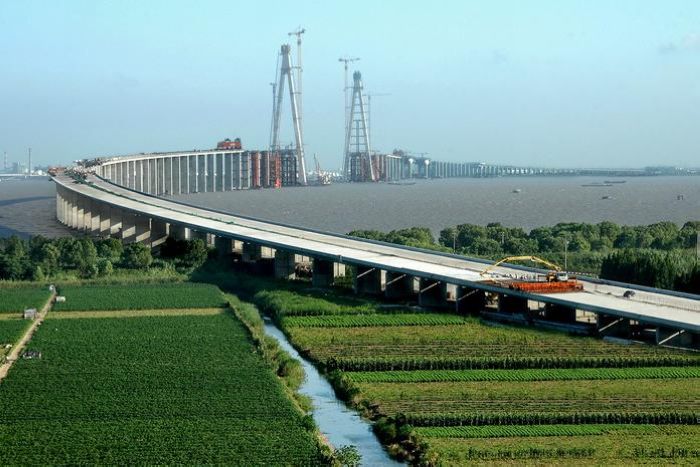

路线全长33.21公里,主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。 l、跨江大桥工程:总长8206米,其中主桥采用 100+100+300+1088+300+100+100(其中主桥长约1088米)=2088米的双塔双索面钢箱梁斜拉桥。斜拉桥主孔跨度1088米,列世界第一;主塔高度300.4米,列世界第二;斜拉索的长度577米,列世界第一;群桩基础平面尺寸113.75米 X 48.1米,列世界第一。专用航道桥采用140+268+140=548米的T型刚构梁桥,为同类桥梁工程世界第二;南北引桥采用30、50、75米预应力混凝土连续梁桥;
2、北岸接线工程:路线总长15.1公里,设互通立交两处,主线收费站、服务区各
一处;
3、南岸接线工程:路线总长9.1公里,设互通立交一处。

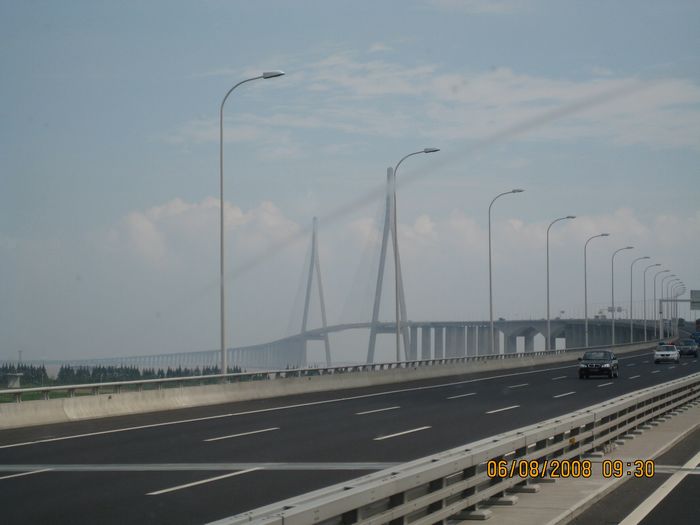

苏通大桥全线采用双向六车道高速公路标准,计算行车速度南、北两岸接线为120公里/小时,跨江大桥为100公里/小时,全线桥涵设计荷载采用汽车一超20级,挂车一120。主桥通航净空高62米,宽891米,可满足5万吨级集装箱货轮和4.8万吨船队通航需要。全线共需钢材约25万吨,混凝土140万方,填方320万方,占用土地一万多亩,拆迁建筑物26万平米。工程总投资约64.5亿元,计划建设工期为六年。

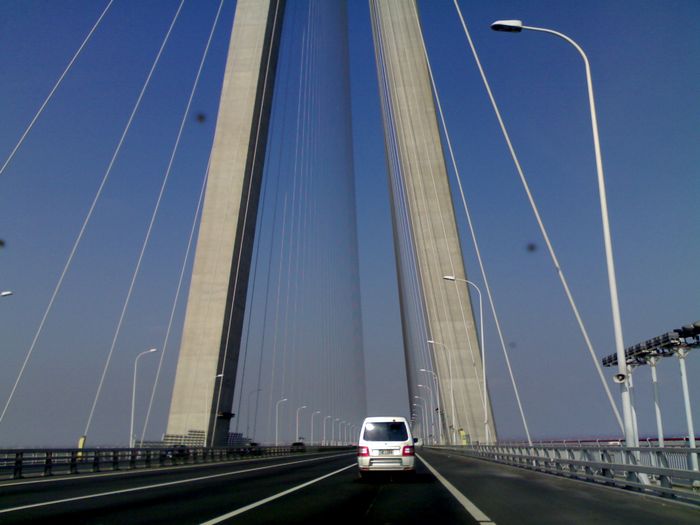

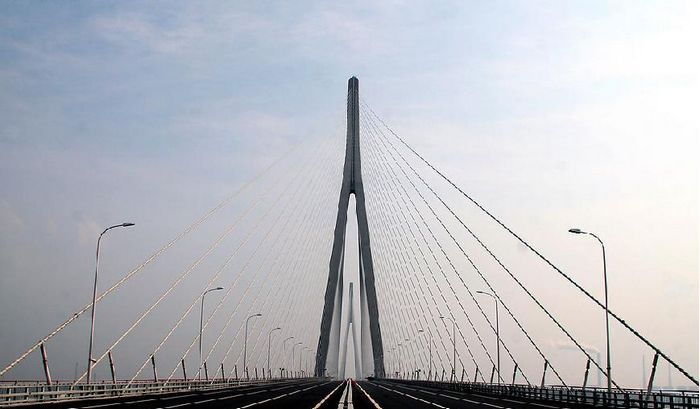

桥承受的主要荷载并非它上面的汽车或者火车,而是其自重,主要是主梁。以一个索塔为例,索塔的两侧是对称的斜拉索,通过斜拉索将索塔主梁连接在一起。现在假设索塔两侧只有两根斜拉索,左右对称各一条,这两根斜拉索受到主梁的重力作用,对索塔产生两个对称的沿着斜拉索方向的拉力,根据受力分析,左边的力可以分解为水平向向左的一个力和竖直向下的一个力;同样的右边的力可以分解为水平向右的一个力和竖直向下的一个力;由于这两个力是对称的,所以水平向左和水平向右的两个力互相抵消了, 最终主梁的重力成为对索塔的竖直向下的两个力,这样,力又传给索塔下面的桥墩了。
斜拉索数量再多,道理也是一样的。之所以要很多条,那是为了分散主梁给斜拉索的力而已。
苏通大桥创造和打破了世界纪录协会多项世界纪录。
苏通大桥跨径为1088米,跨径世界排名第二,是世界跨径最长的斜拉桥。
注:世界跨径第一是美国的金门大桥跨径为1280,但是美国的金门大桥是悬索桥。
最深基础
苏通大桥主墩基础由131根长约120米、直径2.5米至2.8米的群桩组成,承台长114米、宽48米,面积有一个足球场大,是在40米水深以下厚达300米的软土地基上建起来的,是世界上规模最大、入土最深的群桩基础。
最高桥塔

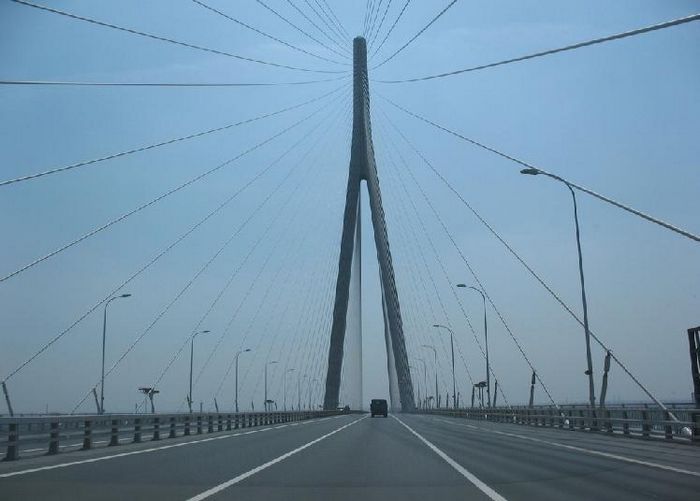

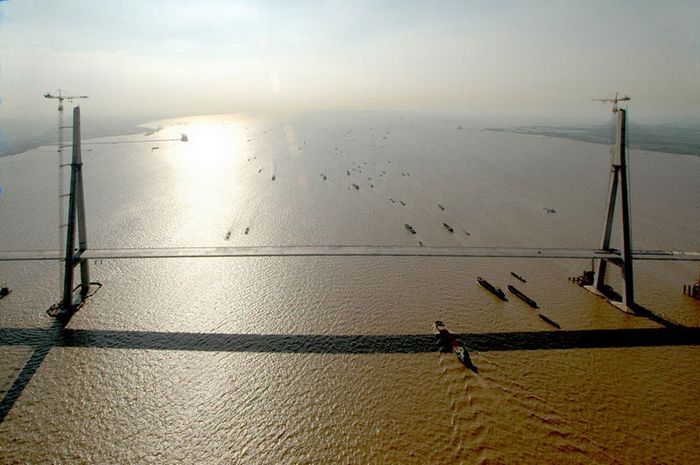

原先世界上已建成最高桥塔为日本明石海峡大桥297米的桥塔,苏通大桥采用高300.4米的混凝土塔,曾为世界最高桥塔,但2012年8月1日,俄罗斯的跨东博斯鲁斯海峡的俄罗斯岛大桥,采用超过320米的桥塔,暂列世界第一。
最长拉索
苏通大桥最长拉索长达577米,比日本多多罗大桥斜拉索长100米,为世界上最长的斜拉索。
交通部总工程师凤懋润说,它是中国由“桥梁建设大国”向“桥梁建设强国”转变的标志性建筑。
4月28日,全长32.4公里、主跨1088米的苏通大桥通车一刻,就成为世界最大跨径斜拉桥,创造了最深桥梁桩基础、最高索塔、最大跨径、最长斜拉索等4项斜拉桥世界纪录,其雄伟的身姿成为横跨在长江之上的一道亮丽风景。
气象条件差
一年中江面风力达6级以上的有179天,年平均降雨天数超过120天,雾天31天,还面临着台风、季风、龙卷风的威胁;
水文条件复杂
江面宽6公里,主桥墩位处水深为30多米,浪高1~3米,每天两潮,潮差2~4米,桥位处水流速度常年在2.0米/秒以上, 最大流速为4.47米/秒
基岩埋藏深
基岩埋藏深达300米,覆盖层厚,土性软弱,河床易受水流冲刷
航运密度高
桥区通航密度高,船舶吨位大,平均日通过船只2300多艘,高峰时,日通过船只接近5000艘,航运与施工的安全矛盾突出。
1、主桥结构体系研究
桥梁对静、动力反应敏感,为改善结构性能,需对桥梁结构体系进行研究
设计采用阻尼装置,设计要求高、参数复杂,国内没有类似工程经验;
2、抗风性能研究
风荷载是桥梁的控制荷载之一,对结构设计影响大桥梁风致振动是桥梁设计必须解决好的关键问题,必须采用风洞试验对风动力参数及结构抗风性能进行研究为保证桥梁安全,需采取必要的减振措施;
2012年8月8日受海葵影响,交警称大风致苏通大桥晃动,实行一级管制。
3、抗震性能研究
松、软地层条件设计地震动参数的确定困难而复杂,桥梁结构特性对地震动力反应敏感,设计难度大国内抗震计算方法、软件难以适用必须采取减、隔震或消能措施;
4、防船撞系统研究
船撞力大,船撞对结构受力影响明显需采用主动、被动防撞相结合的方法主动防撞是利用南通现有的VTS系统对江面航行船舶进行实时跟踪监控被动防撞是充分考虑到船撞力对结构的影响,确保受力安全;
5、超大群桩基础设计与施工
基础位于软弱土层中,承受的静、动力荷载大,桩基数量多,结构受力传力机理复杂,群桩效应突出,国内外规范难以涵盖大规模水上施工技术指标严,工艺要求高超大规模钢吊箱水上拼装与沉放风险高,难度大大体积混凝土承台施工技术要求高、工艺复杂;
6、冲刷防护设计与施工
桥墩局部冲刷深度大、冲坑形态复杂,为保证施工期及运营期结构安全,需对河床进行永久冲刷防护,国内外缺乏相关理论与经验防护工程规模大,现场条件复杂,施工难度极大;
7、超高钢混桥塔设计与施工
索塔抗风与静力稳定性问题突出,钢混结构受力机理复杂,设计难度大风和温度对施工的影响十分突出,国内外尚无经验可循如何保证桥塔上部钢混结构施工精度、提高施工质量、确保结构耐久性具有很大挑战性;
8、超长斜拉索减振技术
斜拉索风雨激振理论原因不清,设计考虑困难,斜拉索减振与抑振措施须经实验研究确定

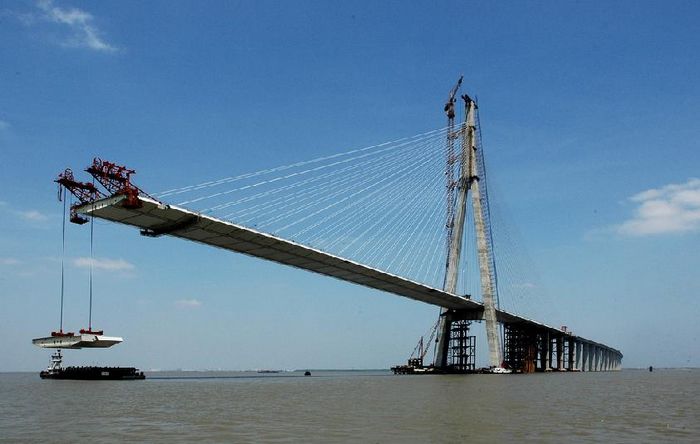

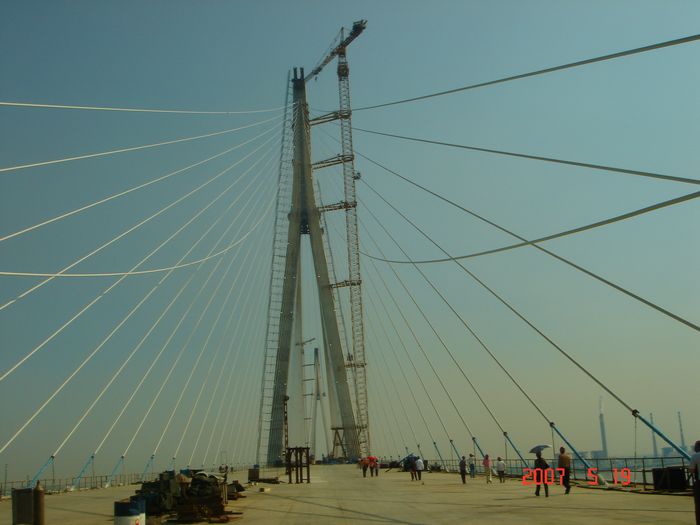

9、主梁架设技术
块件数量多、重量大,斜拉索长,施工架设难度大;悬臂长度大、施工周期长,抗风安全突出;结构柔,施工技术要求高,施工控制困难;
10、施工控制技术
施工控制是保证斜拉桥成桥线形和结构内力的重要途径;非线性、温度等对超千米跨径斜拉桥的影响突出,现有理论、分析手段难以全面考虑大跨径斜拉桥施工过程复杂、体系转换多,技 术、材料、外界环境及施工工艺影响大,施工控制技术难度大。
