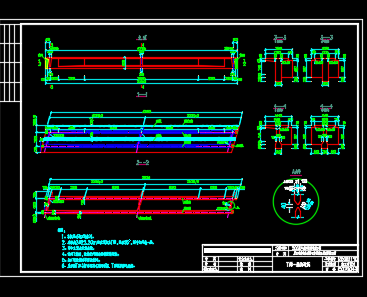

介绍： 桥面宽9 .6m，其中车行道宽7m，两侧人行道各宽1.3m，全长63.9m，设计荷载为汽-13级，验算荷载为拖-60。 本桥上构采用钢筋混凝土I字梁加微弯板，简支结构。梁宽1.6m，梁高1.1m，孔径布置为2x22.2m，斜15度。支座为摆式钢支座。 下构桥台采用重力式桥台配扩大基础。台身及基础材料采用150号块石砼及150号钢筋砼；台帽采用200号钢筋砼。下构桥墩采用桩柱式桥墩。盖梁采用200号钢筋砼，高60cm~96cm；墩身及桩基础采用200号钢筋砼，直径100cm，长27.88m；系梁采用150号钢筋砼，高80cm。
