城市主干道路改造施工图

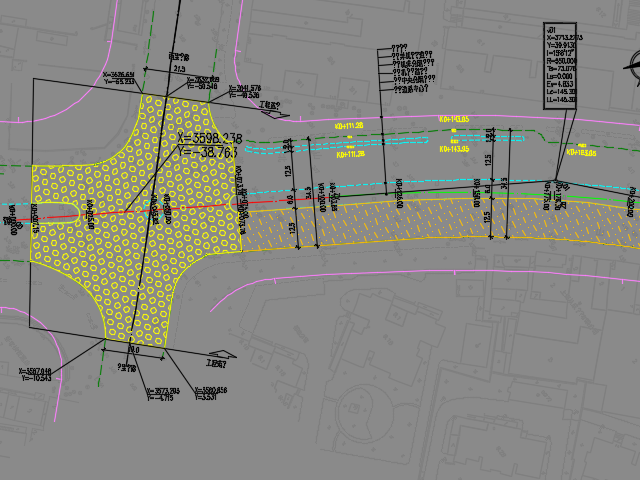

介绍：城市主干道路改造施工图内含平面设计图，纵断面设计图，标准横断面设计图，交叉口竖向设计图，路面结构设计图，新老路路面结构搭接处理图，进出口斜坡大样图，无障碍设施设计图，人非分隔护栏设计图，侧平石大样图等等供大家参考。 1) 道路等级：城市主干路； 2) 设计速度：40km/h； 3) 设计年限：翻挖新建段沥青路面为15年；多层铣刨加罩沥青路面为8年；铣刨加罩单层沥青路面为5年。 4) 荷载标准：道路路面结构计算荷载：BZZ-100； 5) 净空高度：机动车道≥4.5m；非机动车道、行人≥2.5m。 6) 车道宽度：单条机动车道3.25～3.50m；非机动车道≥1.5m；人行道与现状宽度一致。本工程建设内容主要为工程范围内的道路路面大修及沿线附属设施的建设等。
