1.487千米城市主干路道路全套施工图纸

  • 资料大小:156 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2018-05-08 16:05
  • 发布作者:老司机带你飙车
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
1.487千米城市主干路道路全套施工图纸

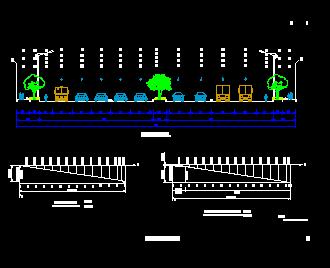

介绍: 1.487千米城市主干路道路全套施工图纸包括道路平纵缩图、直线、曲线及转角表、道路平面设计图、道路纵断面设计图、道路标准横断面设计图、路基一般横断面设计图、土方横断面图、道路用地红线图、水塘处理范围设计图,供大家参考! xx路为城市主干路,设计车速50km/h,道路交通功能重要。道路总体呈南北走向,总长1.487km,本次实施范围为K0+000-K1+431.056。 道路起点坐标为(X=89054.868、Y=38523.382),终点坐标为(X=87774.591,Y=37934.061)。道路全长1.431Km。 (1)道路线位 本次道路平面按照规划红线布置,主线共设4处平曲线。平面设计满足城市道路设计规范的要求。 (三)纵断设计 本次道路纵断面设计,道路的竖向标高总体参照控规竖向标高进行控制,同时考虑道路最小填土高度、市政排水和工程经济等方面需求等综合考虑进行控制。本次设计起点处与现状学士路相接,顺接现状道路标高,其他控制点均按照规划竖向标高控制。道路纵坡最大2.494%,最小0.3%,最小坡长279.676m,最大坡长695.273m;最小凸竖曲线半径为5500m,最小凹竖曲线半径为5500m,纵断面设计满足城市道路设计规范的要求。
点击进入下载 (需要 0 积分)
