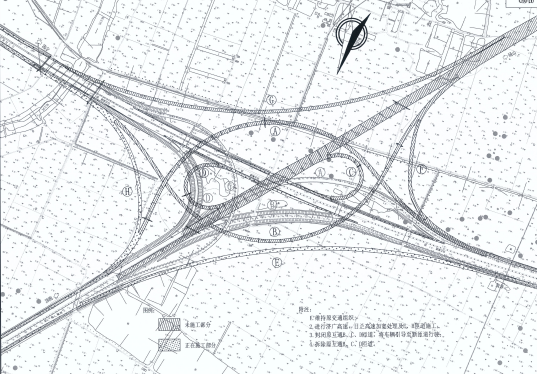

介绍： 第一册 枢纽方案一248页（方案比较表、平面断面、路基断面、路基数量表、主线桥、匝道桥、跨河大桥、中桥、涵式通道工程数量表）（主线桥、匝道桥、现浇箱梁跨河桥、空心板中桥） 第二册 枢纽方案二、互通式立体交叉方案一方案二385页（左线桥、右线桥、匝道桥、加宽桥） 枢纽互通式立体交叉，公路-I级。主线桥桥面净宽2X净11.75m，左幅共6联3X30+（19.56+30+30）+4X30+3X30+(30+25.259+3X30)+5X30，右幅6联（3X30+19.56）+4X30+4X30+(30+30+25.259)+4X30+4X30。上部结构采用预应力连续小箱梁，下部结构桥台采用肋板台，桥墩采用柱式墩，墩台采用桩基础。采用80、160伸缩缝。桥台搭板8米。匝道桥共2联：3X25+4X25，桥面净宽1X净18.5m。上部结构采用预应力连续小箱梁，下部结构桥台采用肋板台，桥墩采用柱式墩，教台采用桩基础。B匝道桥桥面净宽1X净9.5m。共5联：4X30+4X30+4X30+3X25+3X25，采用预应力连续小箱梁。C匝道桥采用预应力连续现浇箱梁。D匝道采用普通钢筋混凝土连续现浇箱梁，桥面净宽1X净9.5m。跨河大桥共2联，4X20+4X20，采用钢筋混凝土连续现浇箱梁。中桥采用预应力先张简支空心板，桥面连续。两侧加宽宽度分别为6.95m左幅,4.29m右幅。3X50+3X50预应力先张T梁。
