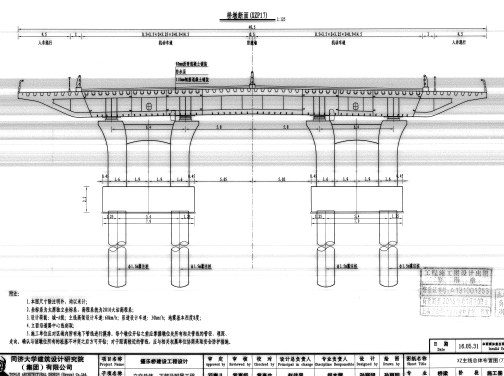

介绍： 1 立交总体、下部构造282页 2 立交下部钢筋266页 3 立交桩基钢筋、附属257页 4 西立交上部结构728页（现浇梁，钢箱梁） 5 东立交上部结构794页（现浇梁，钢箱梁） 6 全桥排水96页 7 全桥景观照明、功能照明、交通监控190页 设计依据：公路桥涵设计通用规范JTGD60-2015；公路钢结构桥梁设计规范JTG D64-2015；公路工程技术标准JTG B01-2014 城市主干路立交设计速度为50km/h，地面铺路30km/h。西立交含一条高架桥、10条匝道桥、2条人非系统桥。东立交含一条高架桥、6条匝道桥、2条人非系统桥。主线桥面宽度为30.5m、23.5m；匝道桥面宽度为8.5m。主线标准段采用预应力混凝土连续箱梁，基本跨径30m左右，跨路口根据路口宽度和保通情况采用变高度预应力混凝土箱梁或钢箱连续梁。主线预应力结构采用单箱多室断面，边腹板为斜腹板，中间腹板为直腹板。桥梁最宽处为43.5m，梁高2米。立交匝道一般条件下采用基本跨径30米左右的预应力连续箱梁，桥宽8.5m，悬臂端部预留0.1m与护栏一并浇筑，梁高1.8m，横坡通过箱梁旋转实现。小半径曲线匝道，采用钢筋混凝土连续箱梁，跨径控制在17-25米，桥宽8.5m，悬臂端部预留0.1m与护栏一并浇筑，梁高1.8m，横坡通过箱梁旋转实现。桥墩为6XD1.5m,8XD1.5m,4XD1.5m三种基础类型。钻孔灌 注桩。承台大小17.5X6.5X2.5m、16X6.5X2.8m、10.5X6.5X2.5m、7.9X6.5X2.2m、6.9X6.5X2.2m。主线墩身、匝道墩身主要采用倒圆角双柱框架花瓶墩。桥墩下面为承台+钻孔桩。全部箱梁均采用满布支架现浇施工。 主要材料：C30水下混凝土、C35混凝土、C40混凝土、C50混凝土、C50钢纤维混凝土。预应力钢绞线公称直径为15.20mm。普通钢筋采用HPB300、HRB400钢筋。桥面铺装钢筋采用D10冷轧带肋焊接钢筋网。
