拱桥(1-50)施工图纸

  • 资料大小:1.09 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2014-04-11 10:12
  • 发布作者:帽帽鼠
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
拱桥(1-50)施工图纸

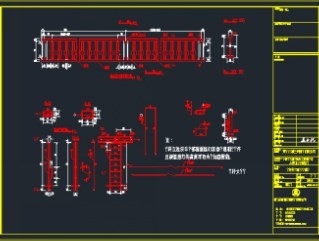

介绍: 拱桥(1-50)施工图纸:桥型总体布置图、拱片钢筋布置图、 横系梁结构、右跨拱肋配筋图、左跨拱肋配筋图等等,本文为dwg格式,供大家参考!    大桥位于深圳盐田区大梅沙北侧菠萝山上坪水库下游50m处。桥梁结构施工图设计为16.05+52.48+7.37m的三跨现浇钢筋混凝土肋梁式刚架拱桥,全75.90米,主跨矢跨比为1/8,桥面设计总宽度为9.10米,桥面现浇板厚0.20米。桥梁设计汽车荷载等级为公路1级,人群荷载为3kN/m2。该桥实腹段底部为二次抛物线,其他均为直线杆,桥梁的纵向和横向剖面图见图1。该桥拱腿、斜杆部位采用C40混凝土,拱肋、现浇桥面采用C30混凝土,墩承台采用C30混凝土,其余采用C25混凝土。钢筋:主筋采用HRB335B。本桥属大型桥梁,设计安全等级为二级,设计基准期为100年;且主跨采用刚架拱桥,结构受力较为复杂。为掌握桥梁结构的受力特性,要求对上坪水库大桥的施工过程和运营阶段的受力状况进行分析,以为结构设计提供科学依据,确保设计的安全性和合理性,确保桥梁结构施工及运营安全。
点击进入下载 (需要 0 积分)
