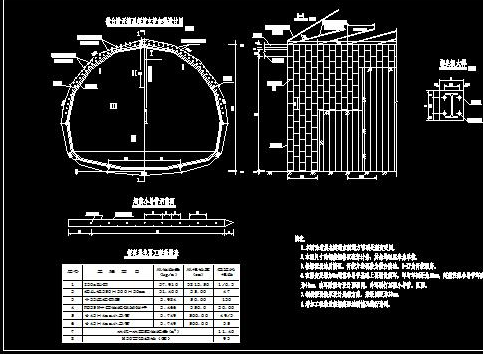

某高速公路隧道施工图纸

介绍：隧道采用单心圆曲墙式断面，半径为R=5.60米。隧道建筑限界净宽为10.50米，净高为5米，隧道最大埋深约为95米。洞口路面设计高程172.69，洞口开挖后坡高约14m，在此高度范围内，主要由第四系残积粘土混角砾层及强风化泥岩夹弱风化灰岩构成。强风化泥岩夹弱风化灰岩风化强烈，多数已风化呈碎石状，结构疏松，连结力差。依据《公路路基设计规范》（JTJ 013—95）表3.5.1结合各种因素综合考虑，建议采用2级台阶式边坡，隔7m高度设边坡平台一道，平台宽1～3m。底部1级边、仰坡坡比为1:1；上部1级边、仰坡坡比为1:1.25）。
