一．前言：
实习的目的：《认识实习》是建筑环境与设备工程专业教学计划中必不可少的综合性实践环节，本课程的任务是通过认识实习对本专业的各个方面的知识有一个感性的认识，对专业设备从外观上有所了解，使我们明确自己的专业范围，了解专业一些简单的设计、施工、维护管理、调试等方面的知识。
实习的意义：认识实习是一种锻炼、培养我们能力及素质的重要渠道，也是学生接触社会、了解社会、了解国情的一个重要途径，逐步实现由学校到社会的转变。这些实际知识，对我们后面的学习和工作，是十分必要的基础。
实习的任务和要求：了解采暖系统的原理、组成及各设备的功能；了解空调系统的原理、组成及各设备的功能；了解燃媒、燃油及燃气锅炉的构造与原理；了解制冷系统的原理、组成及各设备的功能。
二．概况：
7.9 参观大连理工大学刘长春体育馆游泳池。
7.10 参观大连三洋制冷有限公司，大连三洋制冷是国内首家中外合资的中央空调企业，大连市“先进技术企业”、“高新技术企业”。产品技术源于世界领先的日本三洋，近百项专利技术的广泛采用，解决了双效溴化锂吸收式制冷机易腐蚀、冷量衰减、使用寿命短的技术难题，一举实现我国溴化锂制冷技术20年的跨越，走在世界的前列。
7.11 建筑电气设计讲座。
7.12 上午结构工程概论讲座，下午公民建筑基本知识讲座。
7.13 上午参观大黑楼中央空调系统，下午参观大连建筑设计研究院。
7.16 参观大连锅炉厂。大连锅炉厂有限公司始建于1963年，是国家锅炉压力容器定点的专业制造厂，直属大连市经济委员会。公司具有国家质量监督检验检疫总局颁发的Ａ级锅炉制造许可证，Ⅲ类压力容器设计制造许可证，船用辅助锅炉设计制造许可证，1级专项和2级锅炉安装改造维修许可证。
7.17 参观大连高新园区广源热力有限公司。广源热力公司是2005年5月组建的一家高新区直属企业，主要负责高新区七贤岭一带企业的工业用气和冬季取暖。随着近年来软件园的快速建设，热力配套面临严峻的挑战。为此，公司决定在高新区旅顺软件产业带上规划建设黄泥川、龙王塘、英歌石三个热源厂，建成后，锅炉总量达到1900吨，供气供热面积超过2400万平方米，企业将实现一个大的跨越。
7.18 参观大连理工科技园大厦中央空调系统。
三．工艺系统：
一．锅炉基本知识
1.锅炉：将其它热能转变成其它工质热能，生产规定参数和品质的工质的设备称为锅炉。
锅炉设备中，吸热的部分称为锅，产生热量的部分称为炉。例如水冷壁、过热器、省煤器等吸热的部分可以看成是锅；而炉膛、燃烧器、燃油泵，送、引风机可以看成是炉。现代化的锅炉不像一般家庭用的锅和炉那样分得清楚。例如空气预热器既是吸热的部分，又是产生热量的部分，既可以看成是锅的部分也可以看成是炉的部分。
.制冷系统工作原理图
制冷系统是冷库的核心，主要由压缩系统、冷凝系统、蒸发系统和调节阀四大部份组成，另外还有风扇、导管和仪表等辅件。整个制冷系统是一个密封的循环回路，制冷剂在该密封系统中循环，根据需要控制供应量和进入蒸发器的次数，以获得适宜的低温条件。压缩机是制冷系统的心脏，它推动制冷剂在系统中循环。冷凝器的作用是排除压缩后的气态制冷剂中的热量，使其凝结成液态制冷剂；冷凝器的冷却方式有空气冷却、水冷却、空气与水相结合三种，空气冷却只限于小型冷库制冷设备中应用。蒸发器的作用是向冷库内提供冷量，蒸发器按装在冷库内，利用鼓风机将冷却的空气吹向库内的各个部位，大型冷藏库常用风道连接蒸发器，延长送风距离，使库温下降更加均匀。
5.集中空调系统与半集中空调系统的区别与使用场所
集中空调系统：室外的新鲜空气受到风处理机的吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间。
半集中空调系统：室外的新鲜空气受到风处理机的吸引进入风柜,然后直接送入每个房间，但在每个房间风口处进行空气处理。

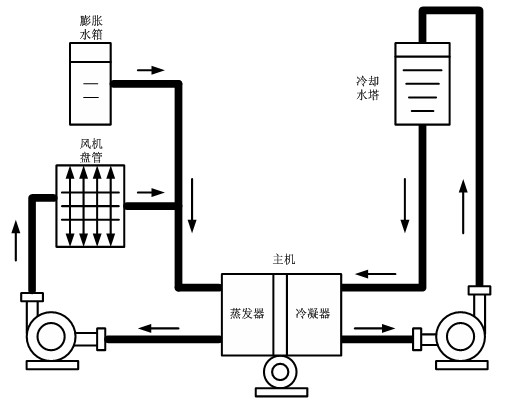

6.集中空调系统的原理图
● 冷冻水循环系统
该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道（出水），进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器（回水）。室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
● 冷却水循环部分
该部分由冷却泵、冷却水管道、冷却水塔及冷凝器等组成。冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升温后的冷却水压入冷却水塔（出水），使之与大气进行热交换，降低温度后再送回主机冷凝器（回水）。
● 主机
主机部分由压缩机、蒸发器、冷凝器及冷媒（制冷剂）等组成，其工作循环过程如下：
首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使其达到较低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。
四．建议与意见：
学生观点：通过两周的实习，我们对空调系统和锅炉已经有了一个大概的认识。空调，简单的说，就是利用机器设备，对空气进行调节和处理，使人们生活在一个简单，舒适的环境之中，学习，工作，娱乐等。
一般来说，它的组成结构包括以下几个部分:压缩机，冷凝器，节流器，蒸发器。
这几四部分通过管道连接组成一个封闭系统，系统内充注一定量的制冷剂。来自蒸发器的低温低压的制冷剂气体经压缩机压缩成高温高压的气体，然后流经节流器，节流成低温低压的气液两相物体，然后低温低压的液体在蒸发器中吸收来自室内空气的热量，成为低温低压的气体，低温低压的气体又被压缩机吸人。载冷剂或室内空气经过蒸发器后，释放了热量，空气温度下降。
如此压缩-----冷凝----节流----蒸发反复循环，制冷剂不断带走室内空气的热量，从而降低了房间的温度。制冷剂一般采用昂和氨两种，实习期间我们参观的都是采用这两种做制冷剂的。 锅炉整体的结构包括锅炉本体和辅助设备两大部分。锅炉中的炉膛、锅筒、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。

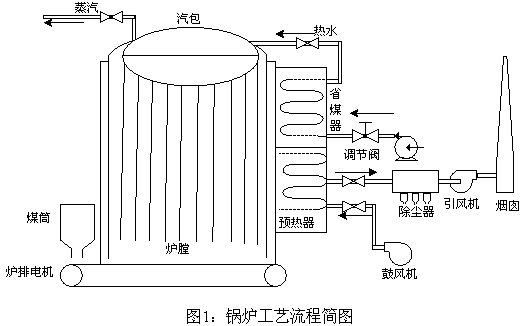

锅炉本体中两个最主要的部件是炉膛和锅筒。 在水汽系统方面，给水在加热器中加热到一定温度后，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。分离出来的饱和蒸汽由锅筒上部流往过热器，继续吸热成为450℃的过热蒸汽，然后送往汽轮机。
在燃烧和烟风系统方面，送风机将空气送入空气预热器加热到一定温度。在磨煤机中被磨成一定细度的煤粉，由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。燃烧器喷出的煤粉与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热量。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、省煤器和空气预热器后，再经过除尘装置，除去其中的飞灰，最后由引风机送往烟囱排向大气。
在这段日子中，我学到很多东西，看到了很多以前在课本中没有见过的东西，以前在书本上学到知识联系到实际生产和生活中，使我对自己的专业有了更深入的了解和认识，我切身的感受到了这门专业是很有前途的，而且现在国家建设正需要我们建环人。在以后的学习过程中，我会努力学好专业知识，并尽可能地把学到的书本知识用于实践！为国家建设做出自己的一份微薄的贡献！
