导读：随着低温热水地板辐射采暖系统被大众不断认可。辐射采暖，低温热水地板辐射采暖地面做法。
关键词：低温热水地板，辐射采暖
低温辐射地板采暖是通过埋设于地板下的加热管（地暖专用管材）——PE-X管、PE-RT管道和毛细管网等，把地板加热到表面温度18至32℃，均匀地向室内辐射热量，而达到采暖效果。
采用这种采暖方式，房间温度分布均匀，由于是整个地板均匀散热，因此房间里的温差极小，给人以脚暖头凉的舒适感觉。论文发表，辐射采暖。 所以地板辐射散热是最舒适的采暖方式。这种采暖系统使用寿命长，免维护，安全性能好，节约维修费用 。由于地板采暖盘管全部暗埋在楼板中，所以在采暖运行中如果不是人为破坏，几乎不存在维修的问题， 使用寿命在 50 年以上，不腐蚀、不结垢，大大减少了暖气片跑、冒、滴、漏水和维修给住户带来的烦恼，可节约维修费用。而地板采暖系统相对其他系统的问题就是它的地面做法厚度和由此带来的荷载问题，所以解决好这一问题对一个热水辐射地板采暖系统至关重要。
随着低温热水地板辐射采暖系统被大众不断认可，并在住宅、公共建筑中越来愈多的被采用，实际运用中也发现的问题就是不同设计、不同施工单位最终完成的地面做法厚度相差较大，而厚度不同对建筑物的层高影响是很大的。尤其对层高仅为2.8m ~3的住宅建筑，地板采暖地面做法的厚度每增加10mm对层高及房间舒适度影响相对来讲都是很大的。论文发表，辐射采暖。而垫层厚度的增加也势必增加整个建筑的设计荷载及土建造价。

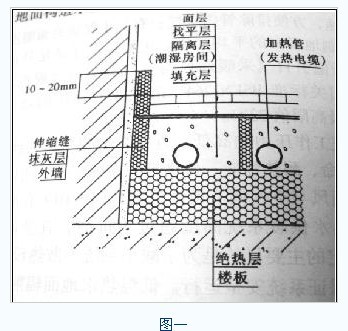

目前设计单位执行的地面做法依据为《地面辐射供暖技术规程》(JGJ142-2004)3.2.2的条文说明提供了楼层地面构造示意图
其中最为重要的填充层的作用主要有二：一是保护加热管；二是使热量能比较均衡地传到地面。从而使地面的表面温度趋于均衡。由于填充层的厚度，直接影响到室内地净高、结构的荷载和建筑的初投资，所以不宜太厚。实验和工程实践一致证实，填充层厚度在50mm（加热管上部有30mm保护层）时，基本上已能够满足以上要求。论文发表，辐射采暖。考虑到填充层上部还有30mm左右的水泥沙浆找平层，可以协同起到均衡温度的作用，所以规定厚度宜取50mm，最小不应小于40mm。由于保温层的最小厚度规范中已有规定，由此做法示意图即可推算出地面做法厚度最小可以控制在90~110mm的范围之内。论文发表，辐射采暖。
二、地面做法具体介绍
三个不同项目建筑提供的地暖做法见下：
辐射采暖

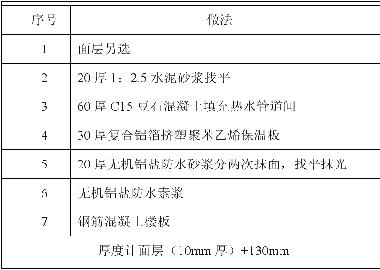

表一

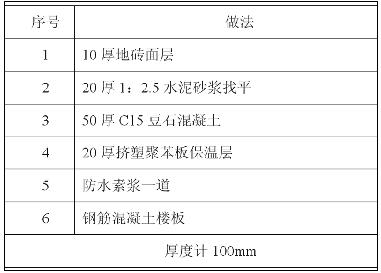

表二

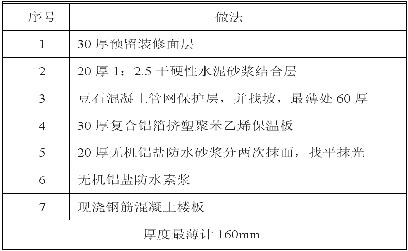

表三
三种做法比较预留面层做法、垫层做法、保温做法、防水砂浆均有差异。
建议在地面板体结构铺设方面做法：在钢筋混凝土楼板基层上先以水泥砂浆找平，然后铺设厚度不小于20mm的高密度发泡或挤出型泡沫塑料板（板上部复合一层铝箔），在铝箔层上铺装通以热水的盘管，并以塑料卡钉将盘管与保温层固定在一起，最后浇筑40-60mm厚的豆石混凝土作为填充层，地面装饰层则根据用户的要求在填充层上铺设地砖、花岗岩板或木地板等。论文发表，辐射采暖。这样做法应该可以控制在90~110mm的范围之内，较为合理。论文发表，辐射采暖。
在实际工程施工当中，往往存在地板采暖系统二次设计的问题，而二次设计能否与一次设计做法统一，此问题应引起建设单位的重视，如施工前期及时确定地板采暖供应商及施工单位，保证土建施工之前确定地暖相关条件，做好预留，以免造成不必要的浪费。
结语
地面供暖地面做法虽是建筑设计单位的建筑专业确定，但是由于和地暖施工关系密切，需要建筑设计单位设计人员与地暖施工人员共同思考何种做法最合适。低温地板辐射供暖系统是一种极具发展前途的供暖方式，与传统的供暖方式不同，低温地板辐射供暖系统以其舒适、卫生、不占房间使用面积、节能、低噪音、便于分户计量等优点被广大消费者认可，在工程实践中得到越来越广泛的应用。希望各专业同行共同努力，在工程设计、施工及运行管理等方面能够更加完善，促进此种新型供暖系统的发展。
