地铁的快捷和方便，使得其成为我国大型城市解决日益紧张的交通问题的主要方式。地铁通风空调工程，为地铁工程建设期间的关键施工项目。今天就来和大家详细介绍一下地铁通风空调系统。
一、概念
1、地铁、轻轨：远期单向客运能力地铁（3万人次/h以上）、轻轨（3万人次/h以下）。
2、车站：岛式站、侧式站、明挖车站、暗挖车站、换乘站（十字换乘、L型换乘、平行换乘、通道换乘）。
3、公共区：车站站厅层公共区为供乘客完成售检票到乘车区及出站的区域；站台层公共区为乘客上、下列车的区域。
4、环控系统；
5、活塞通风：利用地铁列车在隧道内的快速运行所产生的活塞效应而形成的一种通风方式。
6、过渡性舒适。
二、地铁通风空调系统的特点和功能
特点：
1、系统设计复杂、管线占用空间大；
2、能耗大、运行费用高；
3、对地铁车站方案影响大，一旦成型无法更改。
功能：
1、为乘客提供往返于地面至列车的过渡性舒适的环境；
2、为工作人员提供舒适的工作环境；
3、保证设备正常运行所需环境；
4、当列车在隧道内发生阻塞事故时，保证列车周围环境温度满足列车空调系统正常运行的要求；
5、发生火灾的情况下，进行合理的气流组织，及时排烟，诱导乘客疏散。
三、地铁通风空调系统的“制式”
车站公共区与区间隧道的分隔形式不同，习惯叫系统制式。目前主要有屏蔽门和安全门两种制式。
开式系统：
1、概念：通风系统实现内部环境的控制目标。
2、做法：隧道设置机械风井和必要的活塞风井，风井、车站出入口及隧道峒口与室外空气相通，车站与隧道相通（设置安全门），不需要迂回风道，利用活塞或机械进行通风。
闭式系统：
1、概念：车站采用空调系统，区间隧道冷却借助行车“活塞效应” 携带的部分车站空调冷风来实现”内部环境的控制要求。
2、做法：隧道设置机械风井和必要的活塞风井，风井、车站出入口及隧道峒口与室外空气相通，车站与隧道相通（设置安全门），需要迂回风道，利用活塞或机械进行通风。
3、开式运行：地铁隧道通风与空调系统运行模式之一。开式运行时，隧道内部空气通过风机、风道、风亭等设施与外界大气进行空气交换。
4、闭式运行：地铁隧道通风与空调系统运行模式之一。闭式运行时，隧道内部基本上与外界大气隔断，仅供给满足乘客所需的新鲜空气量。
开闭式系统：
1、概念：根据需要，运行时控制隧道、车站与外界大气的通风量，通过“开、闭式”运行实现内部环境的控制要求。
2、做法：风井、车站出入口及隧道峒口与室外空气相通（设置安全门），车站与隧道相通，需要迂回风道，利用活塞或机械进行通风。
3、运行：夏季闭式运行，车站内采用空调，与室外连通的风井关闭，https://www.gc5.com新风量一是通过风机从室外向车站提供，二是活塞效应从车站出入口带进。区间隧道环境借助于列车行驶时的活塞效应将车站空调冷风携带入区间，迂回风道开启，满足闭式运行活塞风泄压要求；过渡季开式运行，开启与室外连通的风井，关闭迂回风道，加大与外界通风量，满足环境控制要求。
严寒地区冬季闭式运行，非冬季开式运行。
4、案例：北京地铁很多条线、严寒地区地铁线、广州地铁1号线、上海地铁2号线、南京地铁1号线等。
屏蔽门系统：
1、概念：公共区与隧道轨行区隔开，车站公共区设置空调系统，区间隧道采用活塞通风或机械通风的方式，分别实现内部环境的控制要求。
2、做法：设置屏蔽门将站台公共区与隧道轨行区完全屏蔽。隧道设置机械风井和活塞风井。
3、运行：区间隧道全年采用活塞通风方式需要时辅助机械通风。车站通风空调类似一般建筑物。
4、案例：深圳、广州、上海大部分地铁。
优缺点对比：
确定原则：
1.多专业多影响因素，以通风空调系统节能为主来确定。
2.宜优先采用通风方式，选择开闭式系统。
3.设置空调系统，一般空调季节时间长的地区选用屏蔽门系统；过渡季节时间长的地区选用开闭式系统；
4.无疑可调屏蔽门系统具有明显的概念优势。
地铁通风与空调系统的确定应符合下列规定：
1、 地铁通风与空调系统分为通风系统（含列车活塞通风、自然通风和机械通风）和空调系统两种系统方式；
2、 地铁通风与空调系统应优先采用通风系统（含列车活塞通风、自然通风和机械通风）；
3 、在夏季当地最热月的平均温度超过25℃，且地铁高峰时间内每小时的行车对数和每列车车辆数的乘积不小于180 时，应采用空调系统；
4、在夏季当地最热月的平均温度超过25℃，全年平均温度超过15℃，且地铁高峰时间内每小时的行车对数和每列车车辆数的乘积不小于120 时，应采用空调系统。
5、“通风空调系统制式应结合地铁的运输能力、当地的气候条件、人员舒适性要求和运行及维护费用等因素进行技术经济综合比较来确定。”

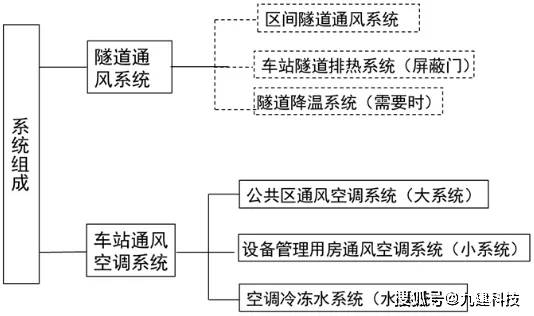

四、地铁通风空调系统的组成
隧道通风系统包括：
区间隧道通风机（TVF，车站和隧道中间）、车站隧道排热风（TEF，屏蔽门）、射流（推力）风机（长隧道、双线隧道、渡线等辅线）、工况转换风阀、消声器、活塞风道、机械风道、迂回风道（开闭式）及对应风井、风亭。

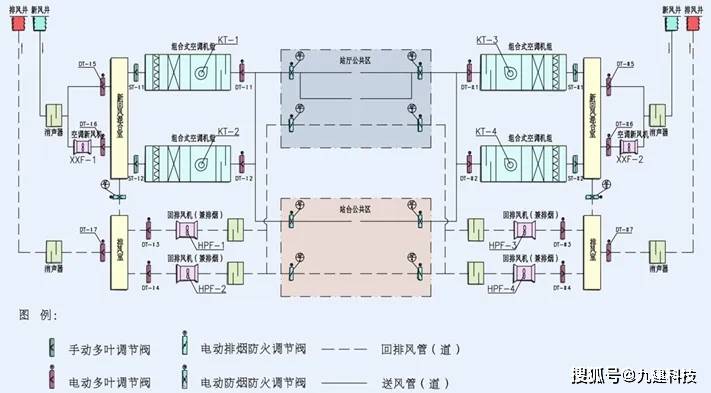

公共区通风空调系统（大系统）：
与其他建筑风系统空调的不同点是采用双风机系统（回/排风机）https://www.gc5.com并设最小新风机设备管理用房通风空调系统（小系统）通常采用双风机一次回风系统。
集成闭式系统：
将隧道通风系统与车站通风空调系统进行有机结合。主要设计思路是充分利用风道内的空间、优化合并隧道通风系统和公共区通风空调系统，有利有弊。介绍一些其他系统变化。
隧道通风系统：
大系统：
小系统：
隧道通风系统：
