新手如何读懂采暖系统图?暖通空调设计基础知识总结!

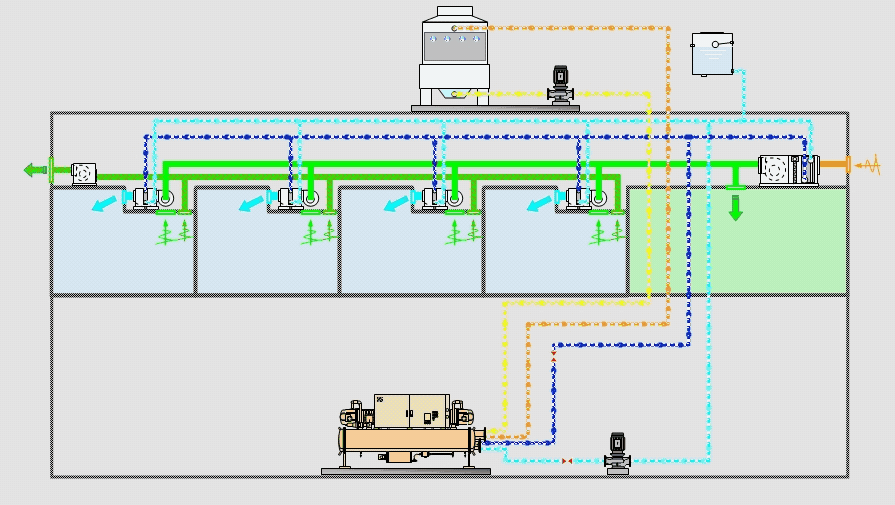

名词解释:

1、中心投影法:投影线由投影中心一点射出,通过物体与投影面相交所得图形称为中心投影,这种投影方法称为中心投影法。

2、轴测图:利用平面投影的原理,将物体的长、宽、高三个方面的形状在一个投影面上同时反映出来的图样,称为轴测图。

3、折断显露法:当投影中出现两路管子重叠时,假象前(上)面一路管子已经截去一段,这样便显露出下(后)面一根管子,用这样的方法就能够把两路或多路重叠管线表示清楚,工程图中,这种表示管线的方法,称为折断显露法。

公称直径:管道名义上称为直径,其值为实际直径的圆整值。

名词解释:

1、系统的作用压力:促使热水在系统中循环流动的压力。

2、面积热指标:建筑物单位建筑面积的耗热量。

3、供暖热负荷:为保证室内所要求的温度而供给室内的热量。

4、上供下回:供水干管在系统所有散热器的上方,回水干管在系统所有散热器的下方。

5、锅炉蒸发量:锅炉每小时将水变成蒸汽的能力。

6、锅炉热平衡:是指燃料的全部热量和锅炉有效利用热量及锅炉各项损失之间的平衡。

7、最不利环路:是指并联环路中阻力损失最大的一个环路,一般是管线最长和热负荷最大的环路。

8、供暖室内计算温度:室内地面2M以下的空间温度。

名词解释:

1、水表结点:在引入管上设置的水表及前后阀门、泄水装置等的总称。

2、导向支架:为了使管道在支架上滑动而不改变轴向偏移而设置的支架。

3、固定支架:因管道不允许有任何水平和垂直方向的位移而设置的支架。

4、公称压力:指产品在基准温度下的耐压强度。

5、隐蔽工程:在施工过程中,上一道工序被下一道工序所掩蔽而无法进行复查的部位。

6、自动喷洒消防系统:是一种利用火场达到一定温度时,能够自动将喷头打开,扑灭和控制火势并能发生报警信号的室内消防给水系统。

7、工程质量事故:凡工程质量不符合规定的质量标准而达不到设计要求的。

8、施工组织设计:是对建筑工程施工所作的全面性安排,是指导施工的重要技术经济文件。

9、隐检:隐蔽工程在隐蔽前,由施工单位会同相关部门对工程质量进行检验,并形成书面文件。

10、工程质量管理:组织各方面认真执行国家颁布的技术规范和质量评定标准等有关规定,以保证整个工程的质量。

11、预检:指本工作项目完成后,下一道工序的施工要以本工作项目为依据进行,为确保下一道工序的质量而预先对本工作项目的检查。

简答:

1、分别叙述室内给、排水系统有那几个基本部分组成?

答:室内给水系统由引入管、水表结点、配水管网、配水器具、与附件升压设备组成。

室内排水系统由污水收集器、器具排水管、排水横管、排水立管、排出管、通气管和清通设备组成。

2、室内给排水施工图包括哪几种图纸,他们各表示哪些内容?

答:室内给排水施工图包括:平面图、系统轴测图和详图。

平面图:表示建筑物内给排水管道及设备的平面布置。

系统轴测图:用轴测图分别说明给排水管道系统上、下层之间和左右前后之间的空间关系。

详图:表示某些设备或管道结点的详细构造及安装要求。

3、如何阅读采暖系统图?

答:(1)首先沿着热媒流动方向查看供热总管的入口位置,与水平干道的连接走向,各供热立管的分布,散热器通过立管的连接方式,及散热管、集气罐等设备、管道固定点的分布与位置。(2)从每组散热器的末端起看回水支管、立管、回水干管、直到回水总管出口的整个回水系统的连接、走向及管道上的设备附件、固定点和过地沟等情况。(3)查看管径、管道坡度、散热器片数的标准。(4)看楼地面的标高、管道安装的高度。(5)看设计施工说明。

4.说明供暖系统伸缩器的作用、伸长量的计算公式及各符号的意义,以及常用类型。

答:供暖系统管道受温度变化而膨胀伸长,是管道两端固定支架受到很大的推力,https://www.gc5.com伸缩器的作用是吸收管道的热伸长,减轻或清除对固定支架的水平推力。

△L=aL(t2-t1) △L—伸长量(mm)

a—钢管的线膨胀系数(MM/M·℃) L—管段长度(M) t2—热媒最高温度(℃) t1—管道安装时的室外温度(一般为-5℃计算)

5、简述散热器的散热过程,说明影响散热器散热量的因素。

答:散热器内壁吸热,有内向外导热,外壁放热。

影响因素:自身热点和使用条件的影响。

6、房间的供暖热负荷如何确定?写出供暖热负荷的计算公式。

答:供暖热负荷是根据房间得失热量的平衡确定。

Q=Q1+Q2+Q3

Q—供暖热负荷 Q1—维护结构耗热量 Q2—冷风渗透耗热量 Q3—冷风侵入耗热量

7、什么是单一双管系统?说明该系统的特点。

答:系统每根立管的散热器分成若干组,每组包括2-3层,散热器按双管连接,各组之间按单管连接。

特点:散热器可单独调节,解决双管上热、下冷的失调现象。

8、什么是蒸汽系统的“水击”现象,说明防止“水击”现象的措施。

答:蒸汽管道中,蒸汽混合在遇到拐弯或断面改变时发生的撞击现象。 措施:(1)水平管道的坡度不应小于5‰;(2)限制蒸汽的最大流速。

9、锅炉运行时如遇突然停电,防止炉水汽化应采取哪些措施?

答:(1)锅炉出口与主水阀之间装置直径为50MM的紧急泄放阀,并将管道直接与下水道连接。(2)在锅炉与总回水阀之间装设直径不小于32毫米的冷水管,并在冷水管上装截门和单流,门,截门靠近锅炉一端。冷水管尽量用软化水。(3)在循环水泵进水与出水口之间装设并联管。在管上装上止回阀,以防水击,并能使水自然循环。

10、透气管的作用?

答:使管网中心有害气体排至大气中,保证管网中不产生负压而破坏卫生器具的水封。

11、管道安装过程中,遇到交叉换位的原则?

答:一般小管径让大管径,常压、低压管道让高压管道,常温管道让低温或高温管道,有压管道让无压管道。

12、室内给水管道的敷设方法有几种?各自的特点和使用条件?

答:(1)明装:管道在建筑物内沿墙、梁、柱、地板暴露敷设,其优点是:造价低,安装维修方便;缺点是:影响建筑物美观、不够整洁。管道表面易积灰尘和产生冷凝水,一般应用于普通民用建筑和生产车间等。

(2)暗装:管道在地下室的天花板下或吊顶中以及管沟、管井、管槽中隐蔽敷设,其优点是:整洁、美观;缺点是:施工工艺复杂,工程造价高,维修管理不便,一般应用于标准较高的民用建筑、赛馆及生产工艺要求较高的生产车间的给水管道。

13、管道保温的目的是什么?

答:减少热损失,使热媒能够维持一定的参数(温度、压力)以满足生产和生活用热的要求,节约燃料,防止热媒冻结,并保护管道不受影响。

14、中水管道严禁与生活饮用水管道连接,应采取哪些措施?

答:(1)中水管道外壁应涂浅绿色标志。(2)中水池(箱)、阀门、水表及给水栓均有“中水”标志;(3)中水管道如必须安装于墙槽内时,必须在管道上有明显且不会脱落的标志。

15、锅炉的安全附件有哪些?

答:安全阀、压力表、水表、高低水位报警器、超压报警器及联锁保护装置。

16、暖卫工程技术管理工作有哪些内容?

答:1)熟悉图纸与图纸会审;2)作为制定施工技术措施和技术交底工作;3)技术复核和质量检查;4)材料、构件试验;5)照图施工;6)原始资料及技术档案;7)施工工艺及协作配合。

17、技术交底的主要内容是什么?

答:1)设计交底;2)施工组织设计交底;3)分项施工技术交底;4)设计变更与洽商交底。

18、施工组织设计包括的主要内容有哪些?

答:1)工程任务情况;2)施工总方案:主要施工方法、工程施工进度计划、主要单位工程综合进度计划和施工力量、机具及部署;3)施工组织技术措施:工程质量安全防护以及环境污染防护等各种措施;4)施工总平面布置图;5)总包单位和分包单位的分工范围及交叉施工部署等。

19、工长施工日志的作用及内容?

答:作用:发挥记录工作、总结工作、分析工作效果的作用,同时它还是施工过程的真实记录,技术资料档案的主要组成部分。

内容:任务安排、组织落实、工程进度、人力调动、材料及构配件供应、技术与质量情况、安全消防情况、文明施工情况,发生的经济增减以及事务性工作记录。

20、网络计划有哪些有优点?

答:1)网络计划能全面明确的表达各项工作之间的先后顺序和各项工作之间的相互制约及依赖的关系。2)能进行各种时间参数的计算,可利用网络计划中反映出的各项工作的时间储备。3)通过优化,能够从许多可行方案中,选出最优方案;4)便于管理者抓住主要矛盾、关键工作、确保工期;5)保证不断对计划进行有效的监控;6)可以更好的调配人力、物力,已达到降低成本的目的;7)https://www.gc5.com可以应用电子计算机进行科学管理。

21、质量事故如何分类?

答:按事故的严重程度分为一般质量事故和重大事故;

一般事故:指无重大事故所规定的后果严重的质量事故;

重大事故:指在工程建筑过程中,由于责任过失造成工作倒塌或报废机械设备毁坏和安全设施适当造成人身伤亡或者重大经济损失。

22、工长安全生产责任制包括哪些?

答:1)认真执行上级有关安全生产规定,对所管辖班组的安全生产负直接领导责任。

2)认真执行安全技术措施,针对生产任务特点,向班组进行详细安全交底,并对安全要求随时检查实施情况。

3)随时检查施工现场内的各项防护措施,设备的完好和使用情况,不违章指挥。

4)组织领导班组学习安全操作规程,开展安全教育活动,检查职工正确使用个人防护物品。

5)发生工伤事故及未遂事故要保护现场,立即上报。

23、冬、雨季施工中的安全和消防要求有哪些?

答:1)雨季施工时,露天机械要搭防雨棚,电气设备要加强防雨措施、严防漏电;2)冬季施工时,露天机械要搭防寒棚,电线穿过防寒棚处要加绝缘套管,施工中用蒸汽取暖时要防止烫伤,用煤火取暖时,要经消防部门同意,设专人看火并按规定做好防火防煤气中毒的工作。3)雪后道路要采取防滑措施。

25、质量事故如何分类?

答:1)一般质量事故,2)严重质量事故:3)重大质量事故4)特别重大事故5)直接经济损失在5000元以下的列为质量问题。

26、工长安全生产责任制包括哪些?

答:1、在项目经理部领导下,对施域的安全生产全面负责。

2、贯彻执行上级制订的安全措施中,要结合施域的工程特点,做好详细的安全技术交底,确保安全施工。

3、经常检查工人执行安全操作规程的情况,坚决制止不顾人身安全,违章冒险蛮干的行为。

4、参加项目经理部每月一次的安全大检查和专题安全活动,对施域的问题要及时负责纠正,

5、发生工伤事故要保护好现场,及时向上级报告,参加事故的处理,并填写工伤事故登记表,认真贯彻防范措施。

27、简述散热器的散热过程,说明影响散热器散热量的因素。

答:散热器的散热过程;(1)散热设备内的热水或蒸汽靠对流换热把热量传给散热器内壁。(2)内壁靠导热把热量传给外壁(3)外壁靠对流换热把一部分热量传给空气,又靠辐射把另一部分热量传给室内的其他物品和人。

影响散热器散热量的因素:一是散热器的特点,如它的材料、形状、壁厚和焊接质量和表面处理等。二是它的使用条件,也就是外界条件,如散热器的热媒种类、温度等。

28、锅炉运行时如遇突然停电,防止炉水汽化应采取哪些措施?

答:(1)在锅炉出水口与主水阀之间装置直径50mm的紧急泄放阀,并将管道直接与下水道相连。(2)在锅炉与总回水阀之间装置直径不小于32mm的冷水管,并在冷水管上装截门和单流门,截门靠近锅炉一端。(3)在循环水泵进水和出水口之间装设并联管,在管上装止回阀,以防水击,并能使水自然循环。

29.锅炉运行时遇到那种情况应紧急停炉?

答:(1)突然停电(2)因循环不良锅炉汽化(3)炉水温度急剧上升失去控制(4)循环泵、补水泵损坏(5)锅炉压力表,安全阀失效,温度计失效(5)锅炉元件损坏,危及运行人员安全(6)补水泵不断补水锅炉压力仍然继续下降

(7)燃烧设备损坏,炉墙倒塌或锅炉构架被烧红等严重威胁锅炉安全运行(9)其他异常运行情况,且超过安全运行允许范围。
