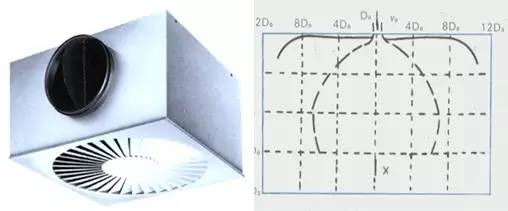

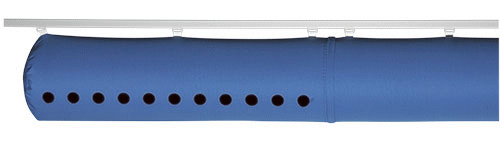

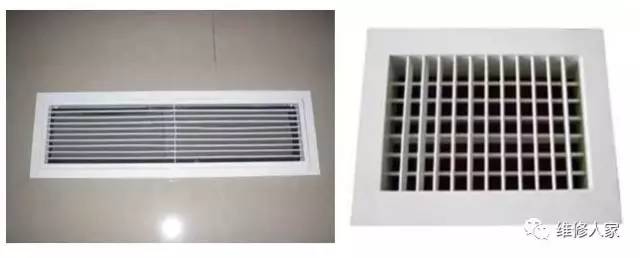

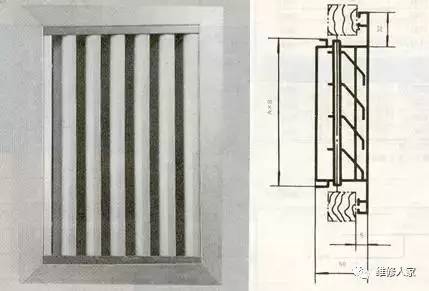

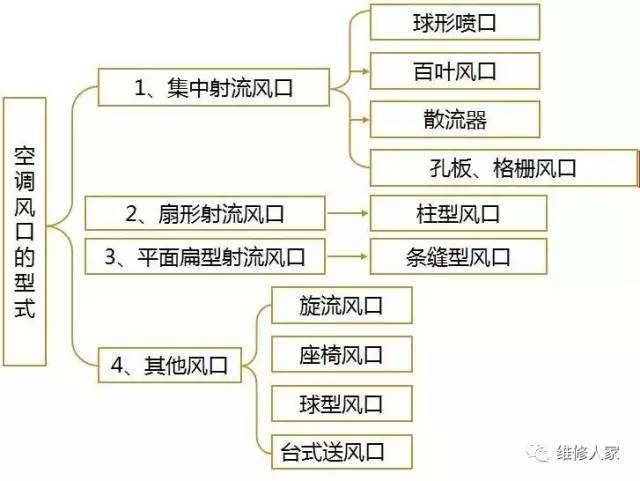

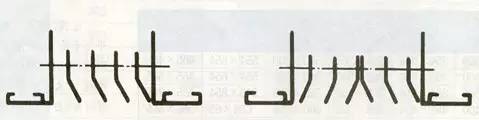

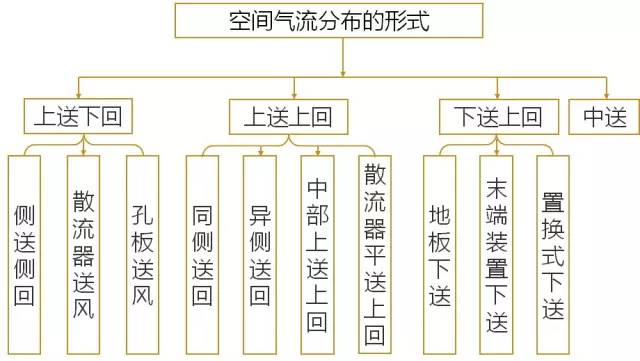

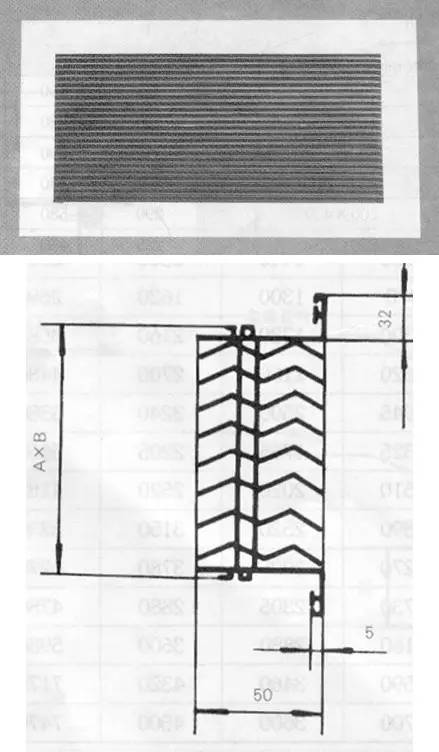

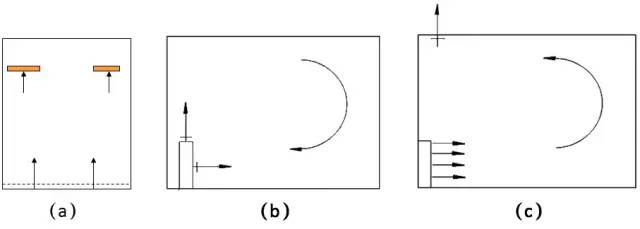

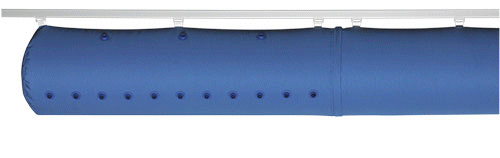

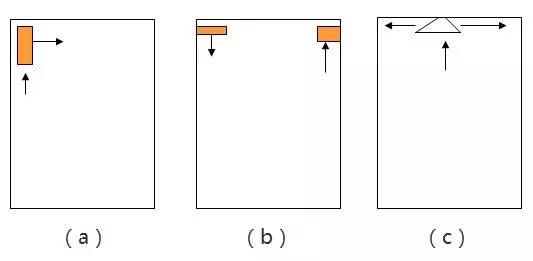

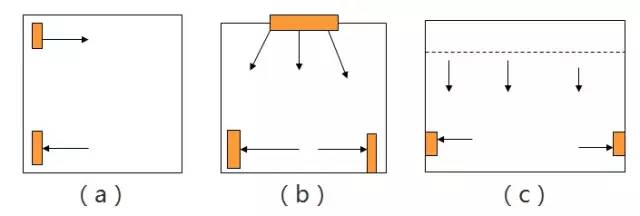

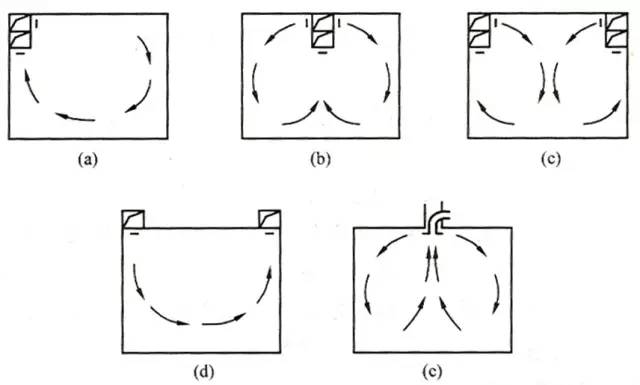

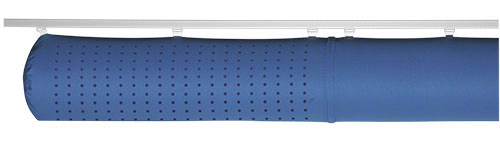

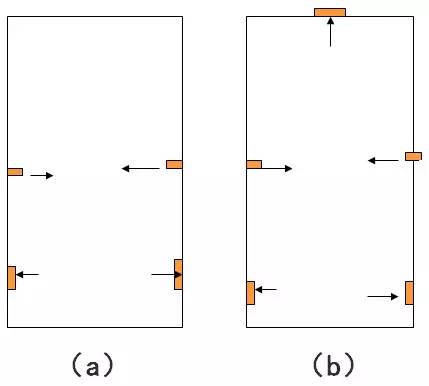

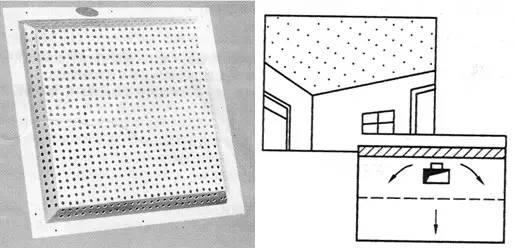

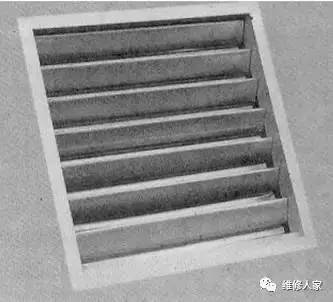

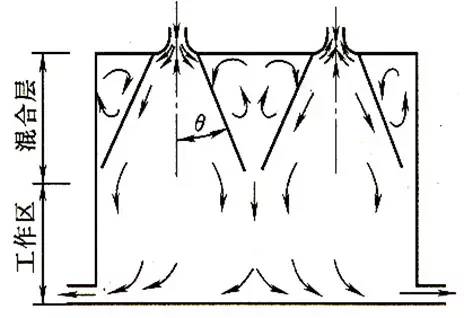

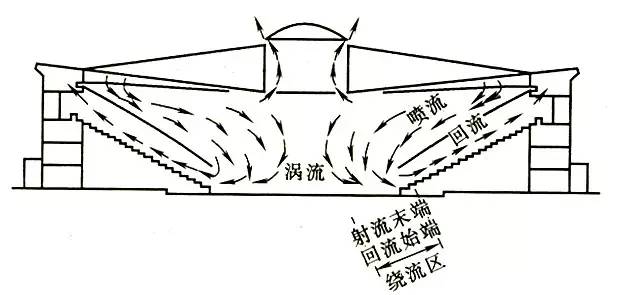

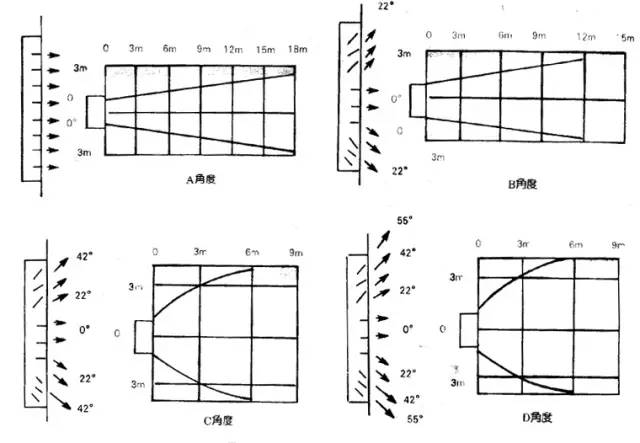

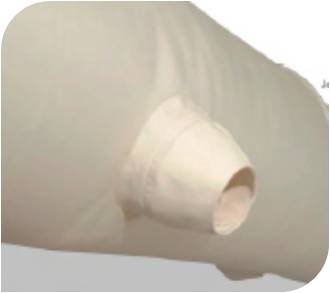

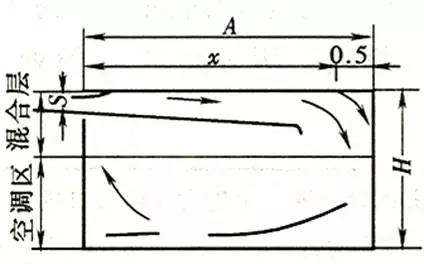

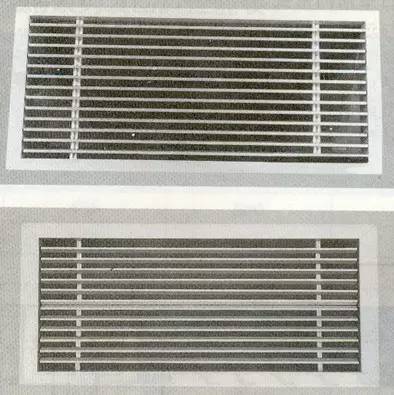

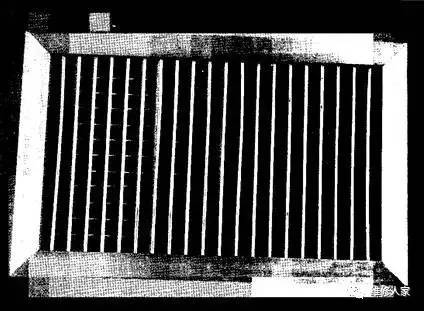

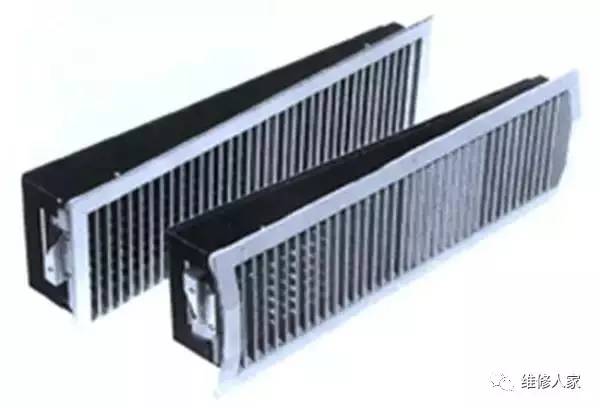

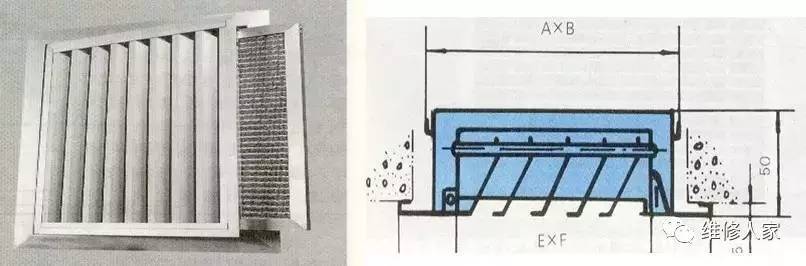

一、空气气流组织的基本概念 1、送风射流： 空气从孔口吹出，在空间形成一股气流称为送风射流。 研究内容：在一定的出风口面积、形式和出风速度条件下，研究气流速度和温度的沿程变化。 目的：根据射流规律，合理布置送风口的数量和位置，保证人活动区或者某个特定区域内的空气的温度、速度、洁净度等参数满足要求。 2、回风汇流： 在室内的气流流场中，回风口汇流的影响范围很小，影响室内气流运动规律和室内空气参数分布的主要因素是送风射流。 根据汇流规律，合理布置回风口的数量和位置，使其与送风口相配合，以保证室内气流的均匀性和稳定性，不出现“死角或短路”现象。 因此合理选择送风口的形式和数量、以及布置位置具有重要意义。 二、空间气流分布的形式 （一）上送下回气流分布 （a）侧送侧回 （b）散流器送风 （c）孔板送风 （1）上侧送风 特点： 工作区为回流区 侧送贴附射流宜贴附吊顶以便延长射流距离 适用跨度有限，高度不太低的空间，如客房、办公室。 常用百叶风口 （2）散流器吊顶送风 特点： 工作区为回流区，回风可下可上 散流器平送，均能形成贴附射流，对室内高度较低的空调区，既能满足使用要求，又比较美观。 常用风口：方/圆形散流器（贴附型） （3）喷口送风 特点 通常同侧回风，人活动区区在回流区 喷口出流速度高，气流射程长，与室内空气强烈掺混，能在室内形成较大的回流区，达到布置少量风口即可满足气流均布的要求。 适用于高大空间，如影剧院、体育场馆 （二）上送上回 （a）单侧上送上回 （b）异侧上送上回 （c）散流器上送上回 （三）下送上回 （a）地板下送 （b）末端装置下送 （c）置换通风下送上回 （四）中送 可采用上下回风或下回（不管上部空间） 适用于高大空间，如高大中庭、高大厂房 （a）双侧中部送风、双侧下部回风 （b）中部送风、下部回风、顶部排风 （五）回风口和回风形式 回风口布置原则： 宜布置在回流区，位置、形状影响不大 不应布置在射流区，防止短路 。 有集中负荷处要尽量把回风口布置在负荷处 回风组织形式： 走廊回风 管道回风 吊顶回风（不建议，把吊顶内灰尘带进空调送风系统影响室内空气品质） 三、风口的型号 1、管道式布风口 管道式布风口是集送风管道、静压箱、保温材料、风口和风阀等功能为一体的气流分布装置。适用于用于轻钢结构建筑、旧建筑改造、餐厅、游泳馆、体育馆、展厅等高大空间及改造项目。有FabFlow织物气流、NozzFlow喷口气流、PerfoFlow多孔气流、MeshFlow网条气流、SonicFlow排孔气流、OriFlow大孔气流7种送风模式。 （1）管道式布风口FabFlow织物气流出风 空气从可渗透织物表面渗透出来。空气由热动力驱动，可以避免送风区域产生风感，从而带来高水准的舒适感。 （2）管道式布风口NozzFlow喷口气流出风 将空气通过管道上一排或几排喷口喷射出来，形成具有非常稳定的方向性的气流。喷口沿整个管长均匀分布空气，确保高水准舒适度。 （3）管道式布风口PerfoFlow多孔气流出风 空气从管道圆周表面上分散着的众多的小孔中流出，从而使得出口风速较低。 （4）管道式布风口MeshFlow网条气流出风 空气沿管道长度方向上的网条送出来。经过网条后增加了速度的气流会产生脉动涡流现象，既掷送空气又将其同室内空气混合。 （5）管道式布风口SonicFlow排孔气流出风 空气通过织物上的小孔分布出来，它们沿长度方向排列成几排，气流由静压控制并决定空气从管内吹出的速度。 （6）管道式布风口OriFlow大孔气流出风 空气通过织物上的大孔吹出来，适用于大风量的远程送风。 （7）管道式布风口JetFlow射流气流出风 FAERY法瑞管道式布风口独有的JetFlow射流喷嘴，根据射程要求可以决定喷嘴的大小，为高大空间提供最远达71米的远程送风。 2、球形喷口 用于自由射流，高大空间集中送风 （商业中庭、机场）。 根据工作区长度与落差来选取球形喷口 3、百叶风口 单层：百叶调角度，一般空调 常用 双层：对开叶片调风量，两层百叶调角度 适用：有导向功能的送风要求。民用空调系统常用。 （1）活动双层百叶送风口 可与风机盘管配套，或者用于集中式空调系统。 风口的叶片可在0-90度的范围内任意调节，从而得到不同的送风距离和扩散角 配合对开多叶调节阀，可以调节风量。 风口的叶片可在0-90度的范围内任意调节，从而得到不同的送风距离和扩散角。 （2）固定百叶侧壁格栅风口 （3）可开百叶侧壁格栅风口 整个风口呈活门形式，活门与边框间开关自如，有利于安装和与过滤器的配套使用，常用于客房及带过滤的回风系统。 （4）固定叶片斜百叶式送风口 叶片固定，倾斜角24度。 可作为送风口或回风口。 有单向和双向斜送风（地铁）。 （5）自垂百叶风口 用于有正压的空调房间的自动排气。 百叶依靠自重自然下垂，隔绝室内外的空气交换，当室内气压高于室外时，气流将百叶吹开，排气，反之，则闭合。 （6）遮光百叶风口 用于暗室通风 4、散流器（celling diffusers) 盘式：平送 适用：吊顶送风 送吸式：上送上回 直片式：上送或平送 流线型：下送 （1）方矩形散流器 气流形式为贴附（平送）型 （2）圆形散流器 一般用于冷暖送风。吹出气流贴附型。结构多为多层锥面型。 室内诱导气流量大，出风气流速度和温度衰减快。 （3）格栅风口（Grille) 垂直送风，侧送，上送，一般空调工程 （4）条缝风口 条缝隔栅风口： 适用：内区吊顶，周边吊顶，窗台，地板，上侧送 （5）旋流风口 出风是旋转射流，诱导比大，速度衰减大，可用于大风量、大温差送风，安装在天花板上或顶棚上。适用于下送风。 顶送冷风散流型 顶送热风贴附型 （6）送风孔板 送风速度3m/s以上全面孔板，送风温差大于等于3℃，出现平行流，适于超静音空调要求。小风速、衰减好，舒适度高。送风均匀，速度衰减快。
