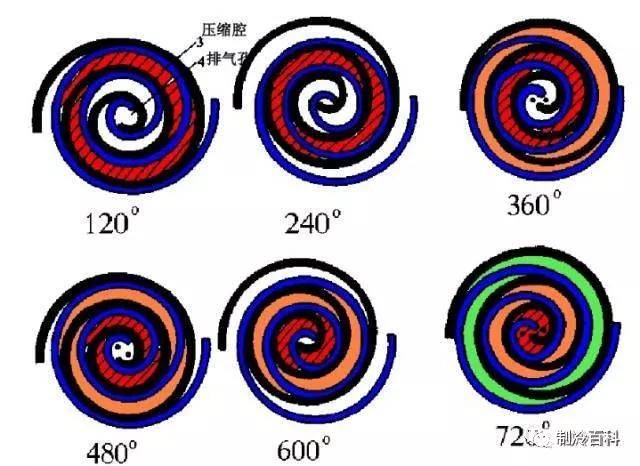

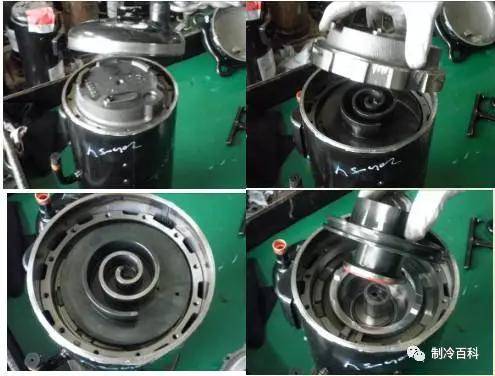

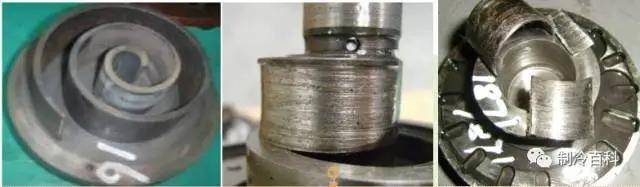

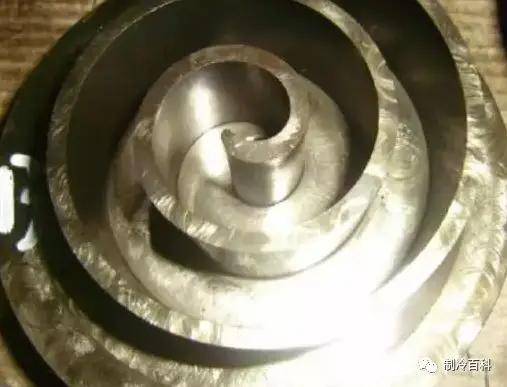

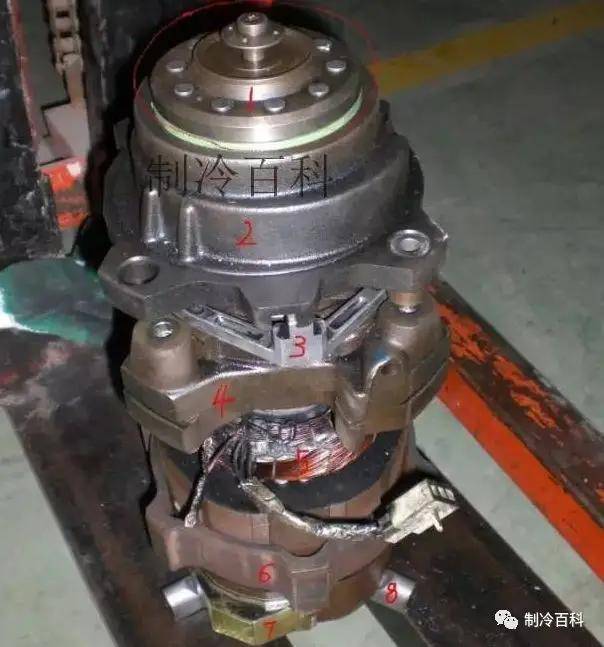

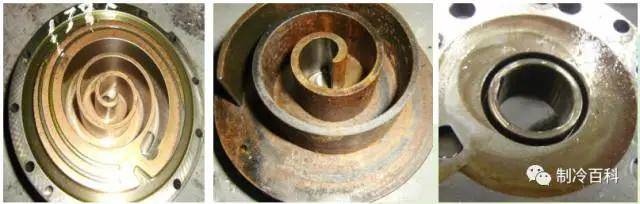

涡旋压缩机工作原理 涡旋压缩机是一种容积式压缩的压缩机，压缩部件由动涡旋盘和静涡旋组成。其工作原理是利用动、静涡旋盘的相对公转运动形成封闭容积的连续变化，实现压缩气体的目的。 涡旋定子和涡旋转子的涡旋形状基本相同，相位差为180°,并且具有一定的偏心距。在2个涡旋之间形成4个压缩腔，每个压缩腔都呈月牙形。如下图所示： 结构组成:动、静涡盘，十字滑环，曲轴，支架，机壳等。涡盘安装在机壳上部。 在压缩过程中，涡旋定子(静盘)保持固定，而涡旋转子(动盘)则每隔90°顺时针圆周运动，气腔内的气体即被压缩成高压气体，并经涡旋中间的排气口排出， 上图结构说明: 1、排气止回阀与高温保护活塞 2、压缩机静涡旋 3、十字滑环 4、轴承支架，涡旋盘就固定在它上面 5、电机线圈 6、电子绕组固定支架 7 、吸气口 8、电机尾端轴承支架。 2 涡旋压缩机缺点 涡旋压缩机特点:利用排气来冷却电机，同时为平衡动涡旋盘上承受的轴向气体力而采用背压腔结构，另外机壳内是高压排出气体，使得排气压力脉动小，因而振动和噪声都很小。 涡旋压缩机优点: 1、涡旋压缩机整机噪声很低,运转平稳,适应于变转速运动和变频调速技术。 2、涡旋压缩机有着良好的工作特性。在热泵式空调系统中，特别表现在制热性能高、稳定性好、安全性高。 3、涡旋式压缩机无余隙容积，能保持高容积效率运行 4、运动部件少、体积小、重量轻、零件少、可靠性高，寿命长, 涡旋压缩机缺点: 1、精度要求高，形位公差都在微米级， 2、无排气阀，变工况性能欠佳。 3、工作腔不易实施外部冷却，压缩过程的热量难排出，因此只能够压缩绝热指数小的气体或者内冷却。 4、大排量涡旋压缩机难实现。受齿高限制，排量大直径大，不平衡旋转质量增 大，机器不紧凑且重量增加。 3 涡旋压缩机常见故障 3.1水分超标损坏 解剖表现：机构表面轻则镀铜，重则生锈。（涡盘间隙和滚动活塞与缸盖、气缸内壁间隙约10~20um，生锈、镀铜导致间隙减小，摩擦增大。）如下图所示： 产生原因:系统真空度不够或冷媒水分含量超标。 解决对策:注意系统密闭性，抽空符合要求，使用合格冷媒。 3.2 杂质超标损坏 解剖表现: 涡旋盘表面不规则磨耗迹象。 产生原因：制冷剂追加过多，导致系统大量回液。内机风机不转、风量较小等，导致冷媒蒸发不完全。油量追加过多，导致系统油击（液击）。 产生原因：一般是管路焊接时充氮保护 ，焊接时,管路内部表面会产生氧化膜。 解决对策：注意系统焊接时候要氮保护或排污处理。
