风冷活塞式冷水机组全知道：原理结构与现场检修详解

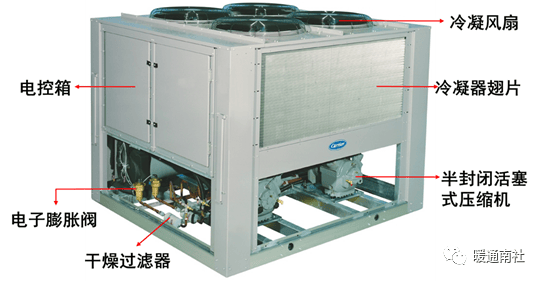

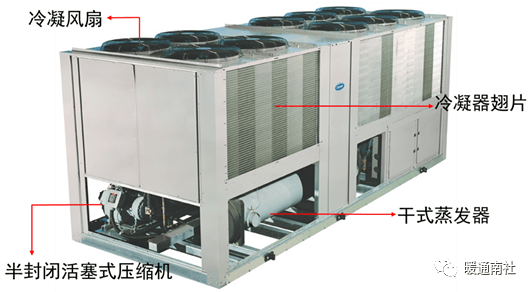

机组外视图：

冷却和润滑：

润滑：

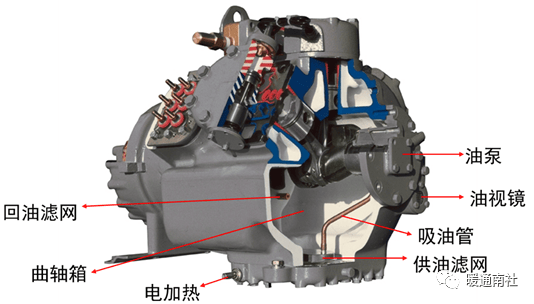

润滑油储存在压缩机曲轴箱内，在压缩机端部有油位视镜，正常油位应在视镜1/8-3/8。

压缩机自带油泵，润滑油供给从油泵通过曲轴及机体油孔向各部件供油。

压缩机内有两个油滤网，分别是吸油滤网和供油滤网。

压缩机停机时润滑油需加热。

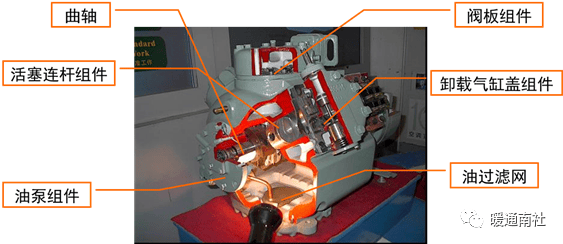

润滑实物图：

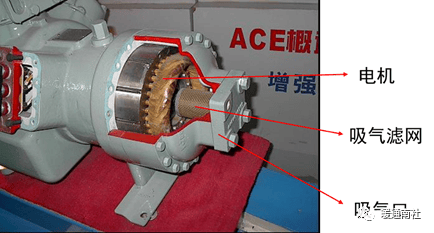

冷却：压缩机电机需被冷却，采用冷媒直接喷淋冷却。

主要部件：

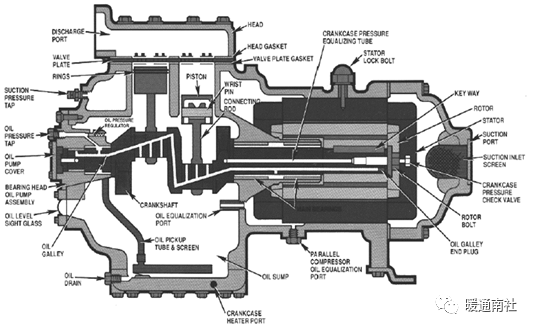

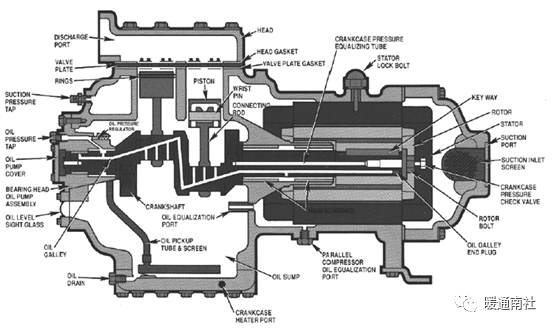

1.压缩机内部结构：

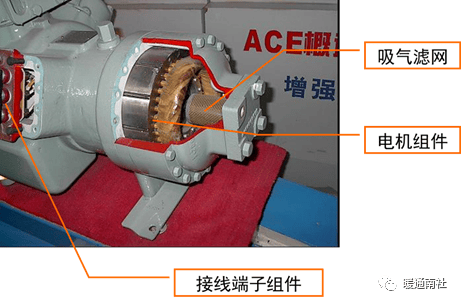

06E压缩机：

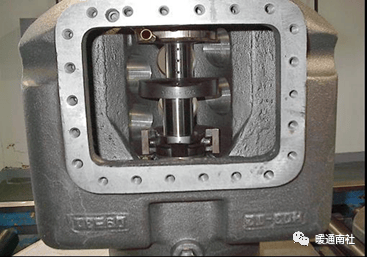

机体、曲轴：

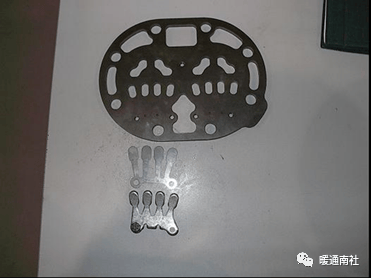

阀板组件：

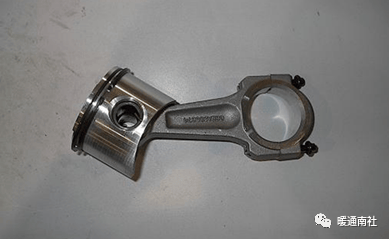

活塞连杆组件：

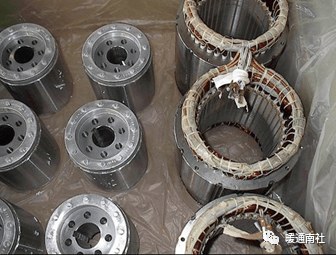

电机组件：

接线端子组件：

压缩机附件：

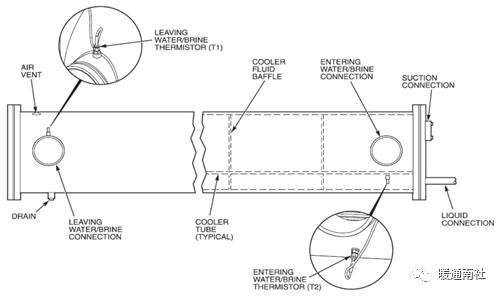

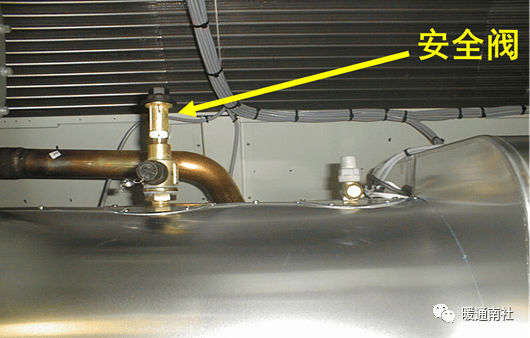

蒸发器：

制冷剂走管程，水走壳程。

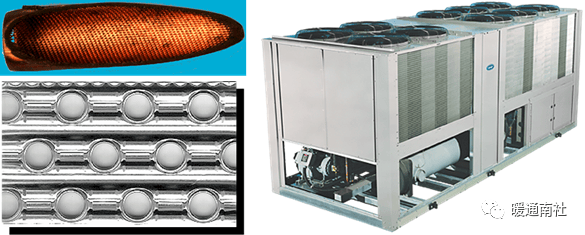

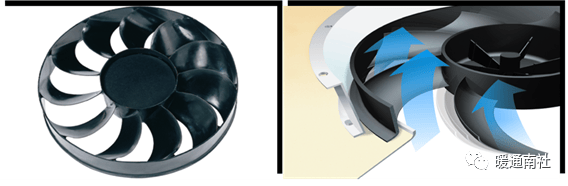

冷凝翅片盘管及冷却风扇：

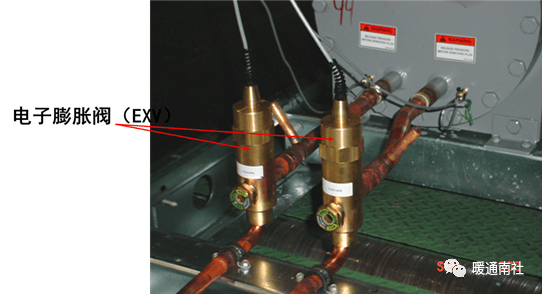

电子膨胀阀：

机组现场检修：

在进行任何维修作业前必须遵守政府、行业、企业所相关的安全生产制度。

在机组维修中应贯彻执行产品技术手册相关内容，如：用电安全、登高作业、化学品操作、起重搬运等。

机组运行制冷工况测量-测试工具：

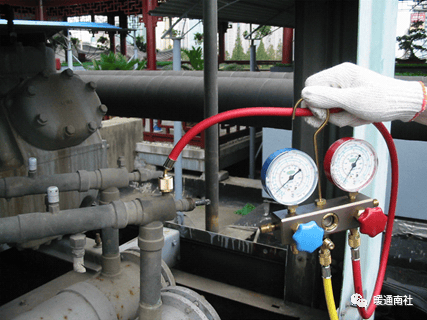

机组运行制冷工况测量-高低压测量：

机组运行制冷工况测量-油压差测量：

油压差=油压-低压

机组运行制冷工况测量-温度传感器校正：

拆卸温度传感器；

将温度传感器放入冰水混合物并测量其电阻值；

将温度传感器放入已知温度溶液（如50℃）并测量其电阻值；

将电阻值与机组说明书相关数据（10K热敏电阻温度电阻/压降对照表）进行比对。

机组运行电气数据测量：

机组三相供电电压测量；压缩机运行三相电流测量；风机运行三相电流测量。

机组运行效果及环境条件测量：

室外环境干球温度测量：使用普通温度计在离机组足够距离的位置上，测试不受机组影响的环境温度。

冷冻水水流量测量：使用流量计正确测试经过机组蒸发器的水流量。

机组基本维修操作：

制冷剂的抽排转移；制冷剂的加注；机组抽湿、抽真空；机组泄漏检查及测试；冷冻油的排放及添加；制冷剂过滤器的更换；压缩机的拆装；冷凝器翅片的清洗。

制冷剂的抽排转移-供液阀的操作：

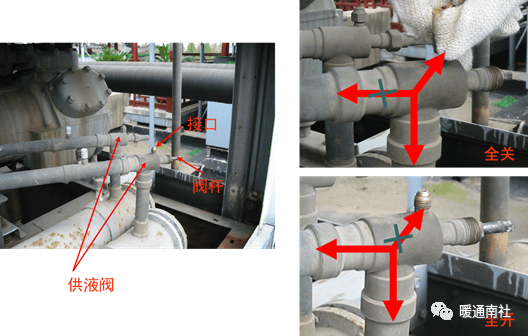

供液阀全开，蒸发器通冷凝器，接口不通；供液阀全关，蒸发器通接口，冷凝器不通；供液阀非全开/全关，三点全通。

制冷剂的抽排转移-压缩机操作：

1）启动机组冷冻水泵并确认冷冻水流量正常。

2）启动机组，利用压缩机将制冷剂由低压部分抽排到高压部分。

3）当机组因低压跳停后稍作等待，如压力回升后再重复步骤2。

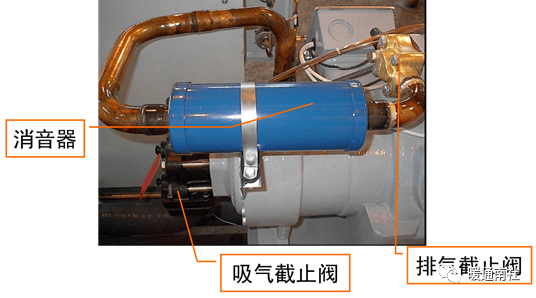

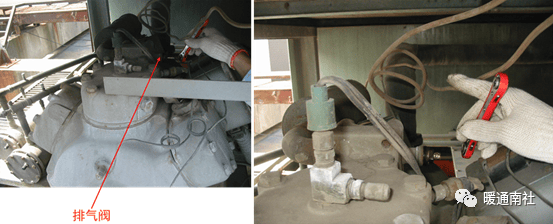

制冷剂的抽排转移-压缩机排气阀操作：

制冷剂的加注-工作流程：

1、启动机组冷冻水泵并确认冷冻水流量正常。

2、将供液阀保持在全开位，连接制冷剂储液罐至供液阀接口，打开制冷剂储液罐阀门，简单放空。

3、操作供液阀至全关位。

4、手动打开电子膨胀阀或供液电磁阀。

5、如制冷剂压力已平衡，可开启压缩机抽取。

6、完成加注后，将供液阀回到全开位置，解除电子膨胀阀或供液电磁阀的手动状态，拆除制冷剂充注装置。

7、在过程中可进行制冷剂气/液态充注。

8、在充注中应记录制冷剂充注量。

制冷剂的加注-现场情况：

机组抽湿、抽真空-工作流程：

1、确定整台机组处于完全无压状态。

2、连接真空泵（一般不小于2升）至供液阀接口处。

3、将供液阀位置调整到半开关状态，检查机组所有阀门均已打开。

4、手动打开电子膨胀阀或供液电磁阀。

5、启动真空泵，对机组进行抽真空、抽湿，将机组真空度降至757mmHg左右后，再保持真空泵运行约两小时。

6、机组最小真空度要求为469mmHg。抽真空后24小时内真空度回升不大于0.17Kpa则表明机组真空达到要求。

7、完成后恢复机组原有状态。

8、机组在真空状态下严禁进行任何通电、绝缘测试。

机组泄漏检查及测试-工作流程：

1、确定整台机组处于完全无压状态。

2、连接氮气钢瓶（必须使用减压装置及铜管）至供液阀接口处。

3、将供液阀位置调整到半开关状态，检查机组所有阀门均已打开。

4、手动打开电子膨胀阀或供液电磁阀。

5、缓慢平稳打开氮气钢瓶阀门，将机组压力升高到500~1000Kpa。

6、使用电子检漏仪、超声波检漏仪或皂液，对机组外表进行检漏。

7、如机组在24小时内压力不下降则泄漏检测结束。

8、不要使用压缩空气对机组进行检漏，严禁使用氧气充注机组。

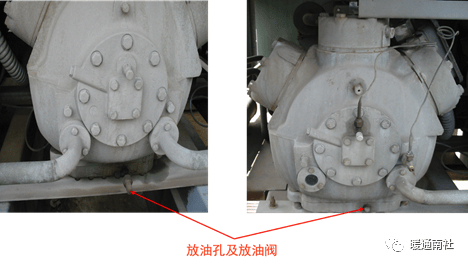

冷冻油的排放及添加-放油孔：

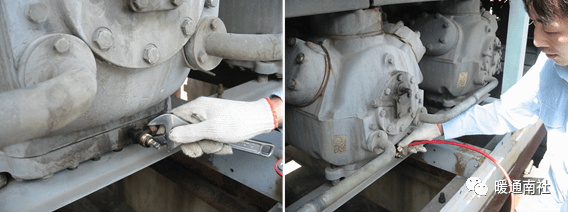

冷冻油的排放及添加-放油及加油：

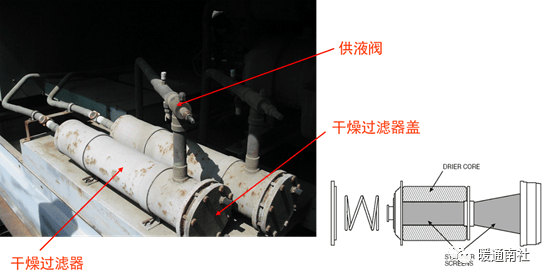

制冷剂过滤器的更换：

压缩机的拆装-工作流程：

1、按制冷剂抽排流程抽排制冷剂。

2、关闭压缩机吸气阀门、排气阀门。

3、释放压缩机内剩余压力。

4、排放压缩机内冷冻油。

5、将压缩机供电电源断开并上锁挂牌。

6、拆除压缩机供电电缆，拔出压缩机电加热器，拆除其他控制部件及其连线或接管。

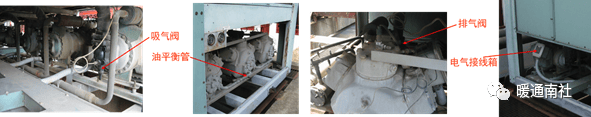

7、拆除压缩机吸气阀门、排气阀门、油平衡管。

8、拆除压缩机底角固定螺栓，将压缩机滑出原安装位。

冷凝器翅片的清洗：

1、翅片清洗前，需完全切断机组电源并挂牌上锁。

2、使用专业翅片清洗机。

3、喷淋方向应倾斜于翅片。

4、从与运行气流方向相反的方向清洗翅片。

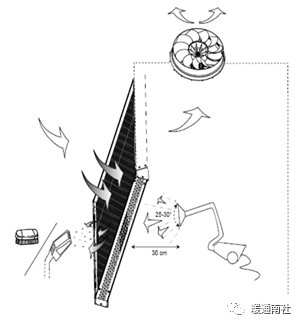

5、喷淋散布角应为25度~30度。

6、喷淋距离离翅片最近不小于30cm。

7、喷淋压力不大于3bar。

8、可根据实际情况选用一定的化学清洗剂。

大修：

主要维修内容，包括：

压缩机的大修：06E压缩机可在现场进行完全维修；

热交换器维修：可在现场进行堵管/跳管维修，如换热管损坏数量/面积大于总数的百分之十，需更换此热交换器；

电子膨胀阀的维修：可进行现场更换；

电气及控制系统的维修：均可在现场进行；

制冷系统大修：制冷剂完全泵出称重，并按铭牌标注量调整制冷剂，机组整体泄漏测试。

维修工具：

维修工具，包括：

泵出机构；真空泵（4L/s）；手动加油泵；

翅片盘管清洗泵；贮液钢瓶；

常用电气工具（如：钳型电流表、电压表、绝缘表等）；

常用手动工具（如：各类扳手、改锥、内六角、套筒等)；

其他…

维修材料：

维修材料零件，包括：

冷冻油：国产46号冷冻油或对应进口各品牌冷冻油充注量每台压缩机9升。

制冷剂：R22充注量按铭牌标示量，分回路充注。

通用电气零件：参考实物品牌型号。

工厂零件。
