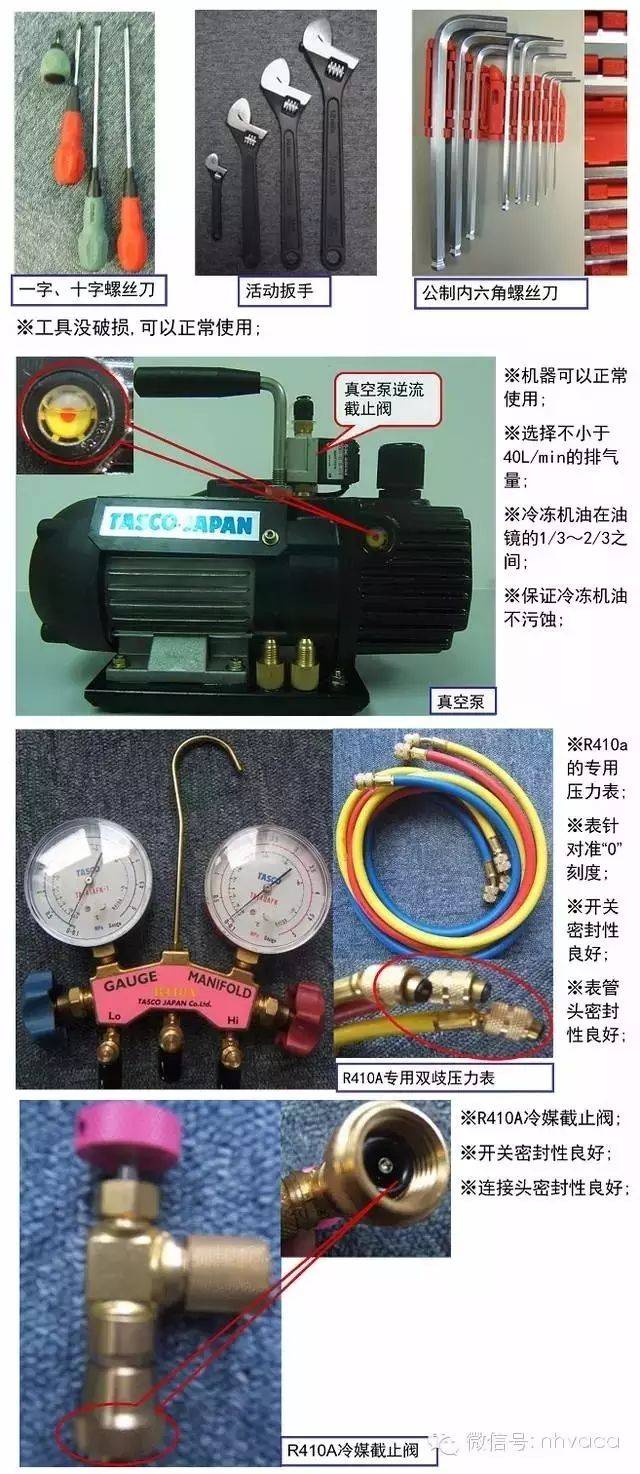

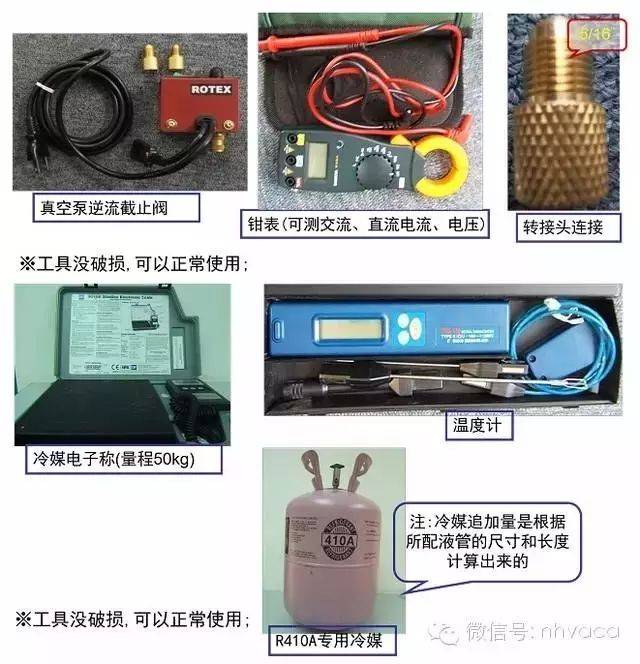

调试前工具准备、检查

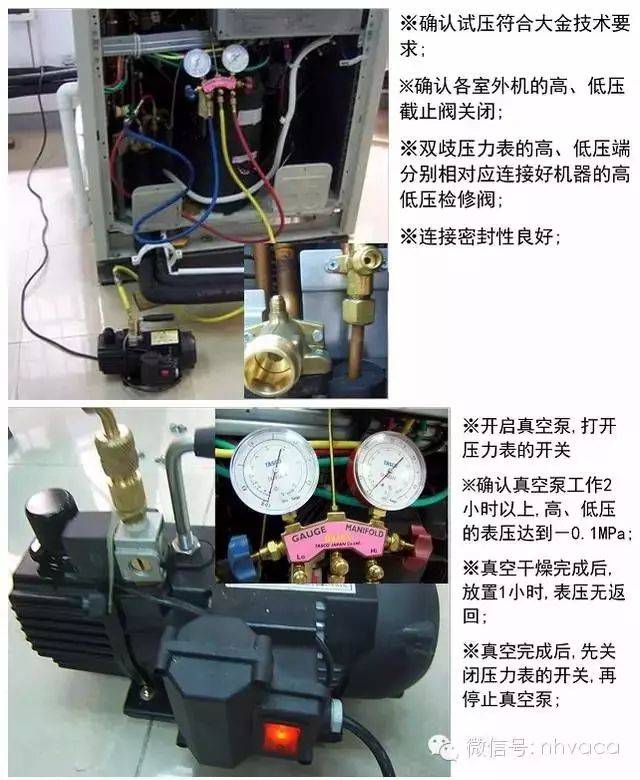

真空作业操作步骤

追加冷媒作业步骤

追加冷媒计算公式

机型

空调系统配管规范

冷媒追加量计算

VRVⅢ，SuperVRVⅢ（R410a）

最大总管长1 000 m。最大单管长165 m。等效配管的总长度为90 m 以上时，必须增加主气配管和主液配管（室外机至第一分支管段）的直径。最大室内外机高低差：室外机位于室内机上方时为50 m；室外机位于室内机下方时为90 m。最大管长差：第一分支管后最远室内机与最近室内机之间长度差为40 m。室内机高低差最大15 m。

计算公式：

R=〔Ø22.2液管总长〕×0.37+〔Ø19.1液管总长〕×0.26 +〔Ø15.9液管总长〕×0.18+〔Ø12.7液管总长〕×0.12+〔Ø9.5液管总长〕×0.059+〔Ø6.4液管总长〕×0.022

注：R四舍五入至0.1kg

家用VRVⅢ

（R410a）RMXS_

最大总管长300 m。

最大单管长120 m。

等效配管的总长度为90 m 以上时，必须增加主气配管（室外机至第一分支管段）的直径

最大室内外机高低差：室外机位于室内机上方时为50 m。室外机位于室内机下方时为40 m。

第一分支管后到最远室内机最长40 m。

室内机高低差最大15 m。

计算公式：

R=〔Ø9.5液管总长〕×0.054+〔Ø6.4液管总长〕×0.022

注：R四舍五入至0.1kg

家用LMX（R410a）LMXS_

最大总管长150 m。

最大单管长50 m。

最大室内外机高低差15 m。

第一分支管后到最远室内机最长40 m。

室内机高低差最大15 m。

计算公式：

R=〔Ø9.5液管总长〕×0.054+〔Ø6.4液管总长〕×0.022

注：R四舍五入至0.1kg

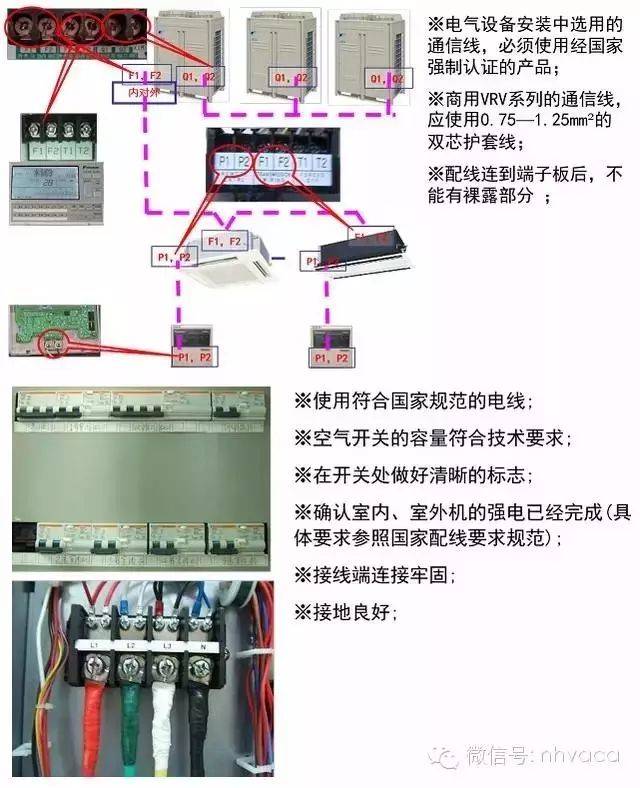

室内、外机通电前检查

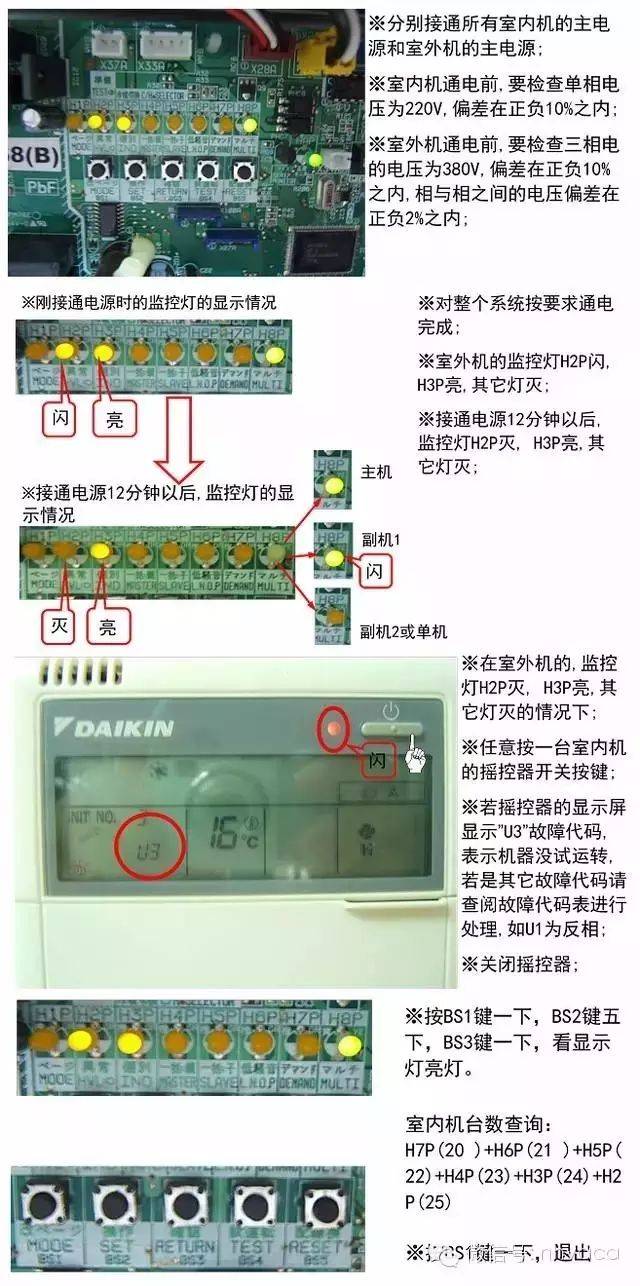

室外机通电预热过程

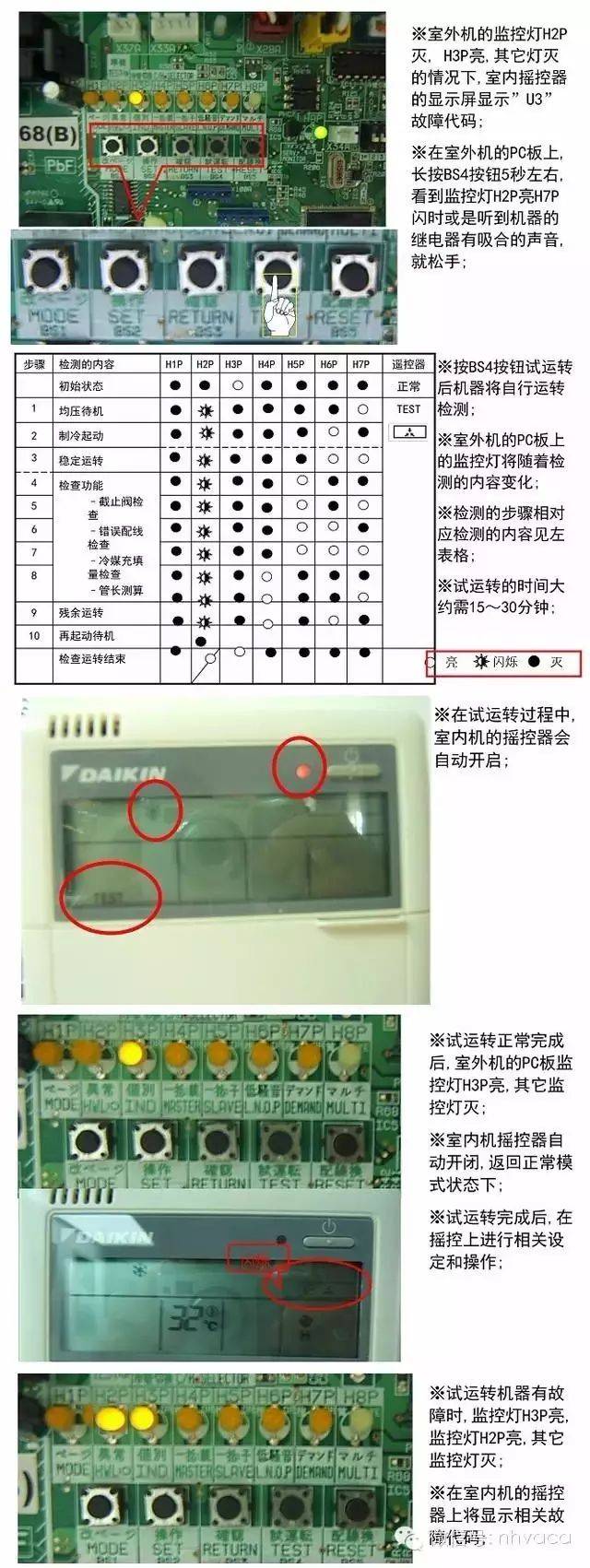

开机调试操作步骤

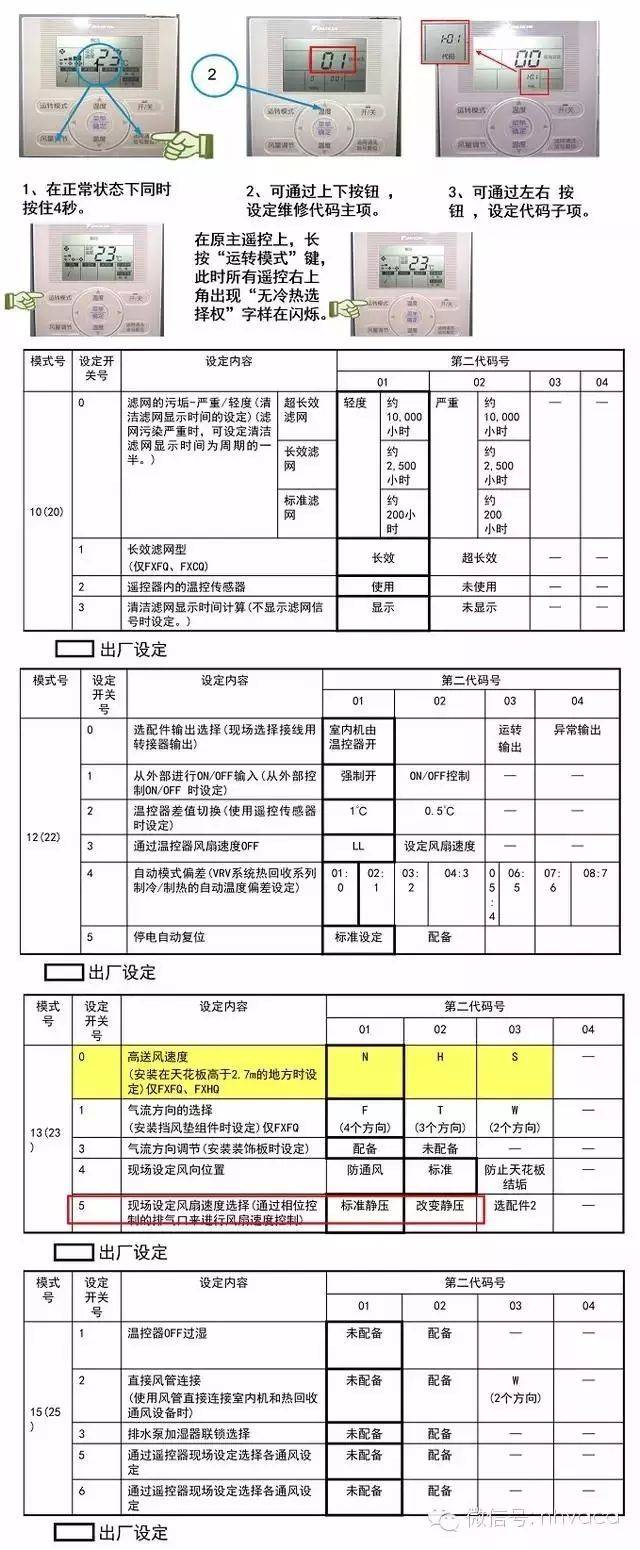

遥控器的设定

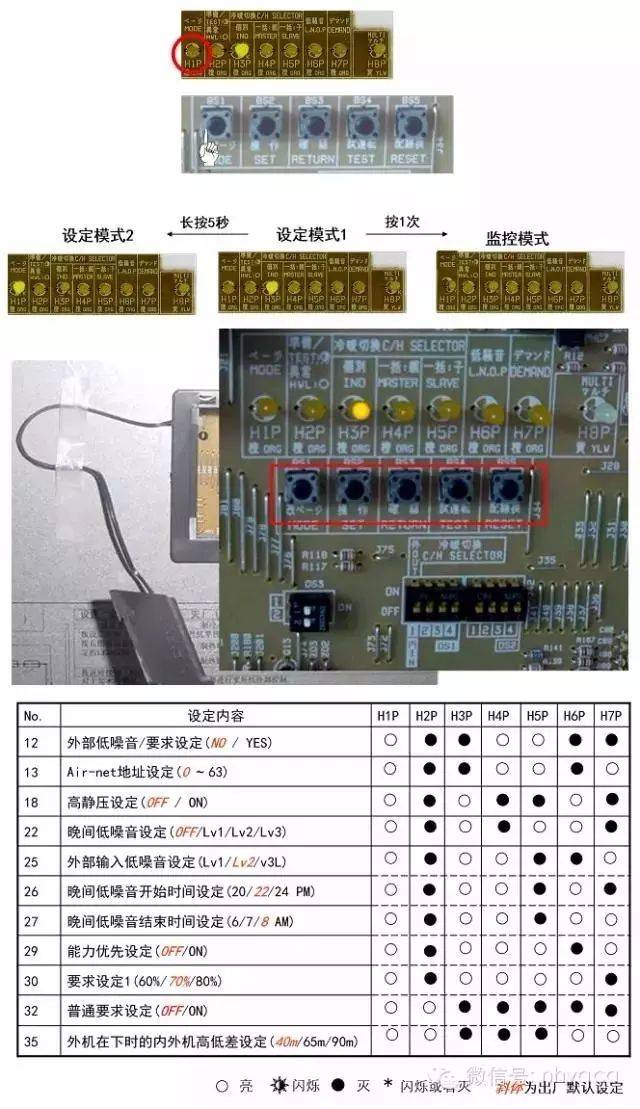

室外机的设定
