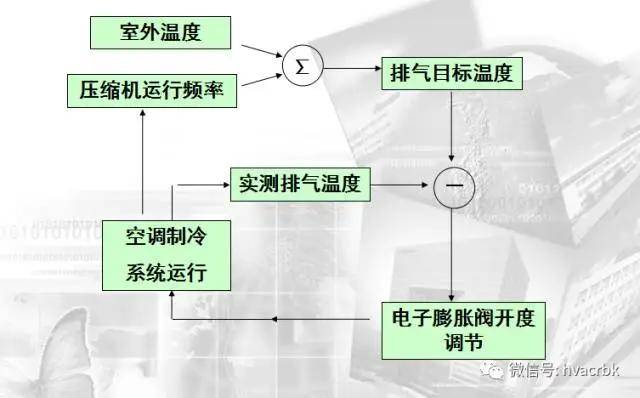

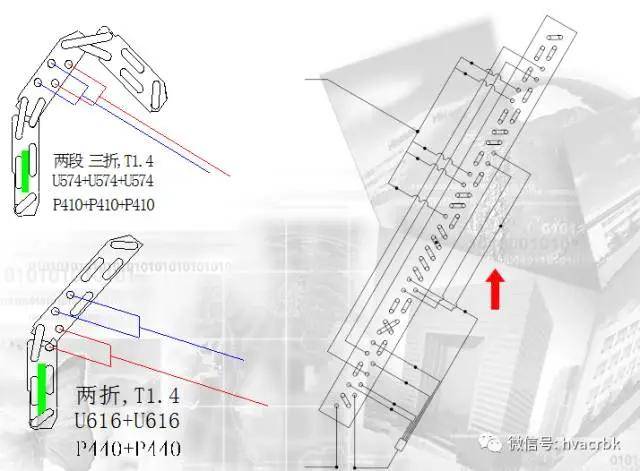

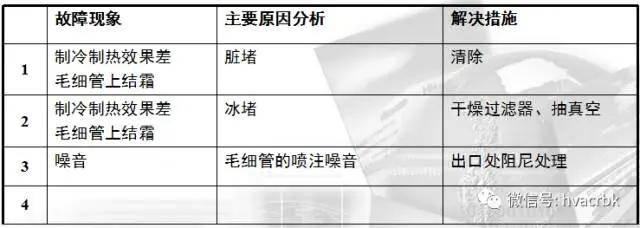

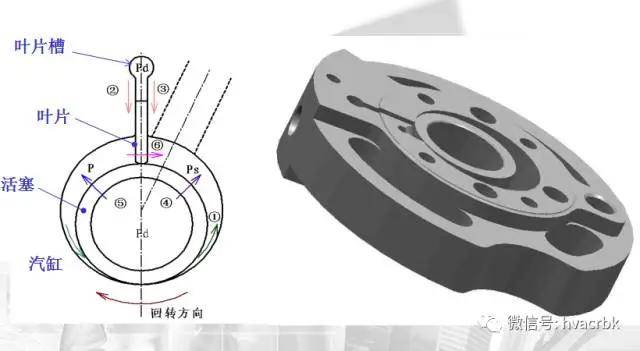

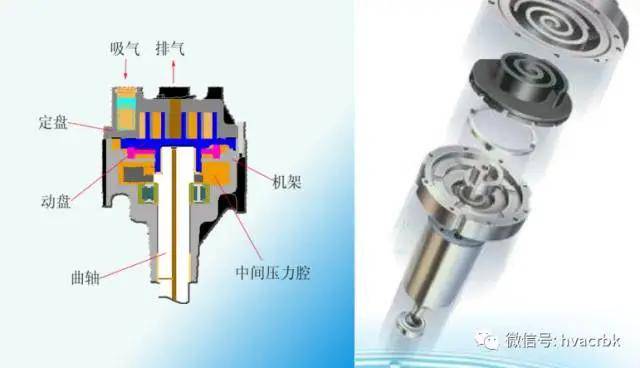

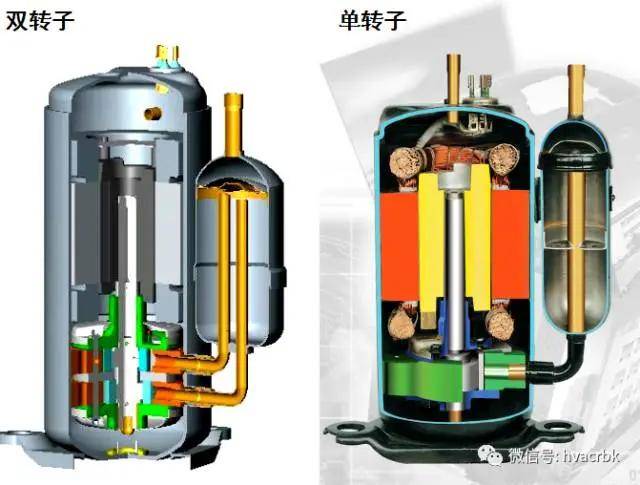

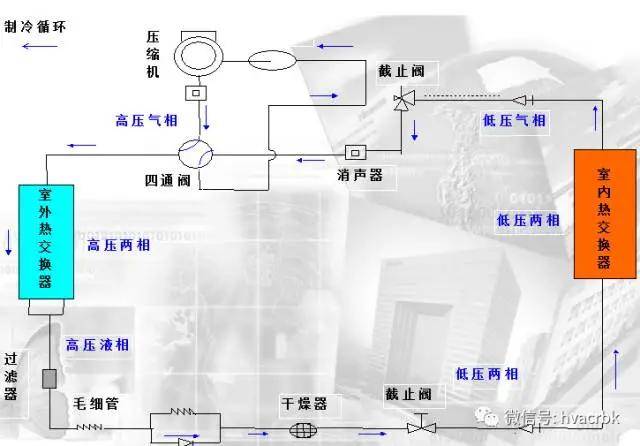

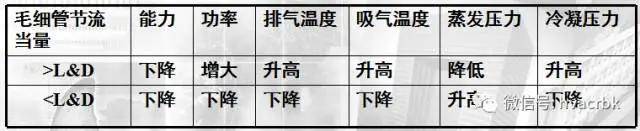

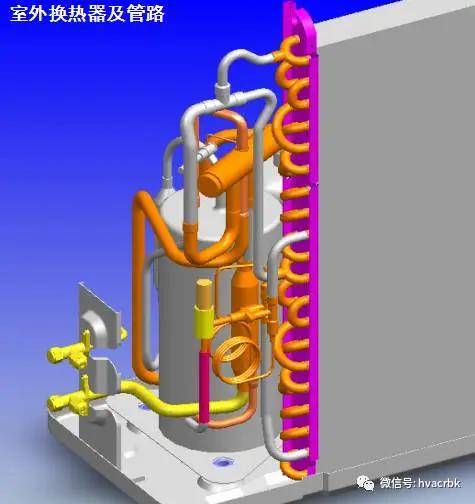

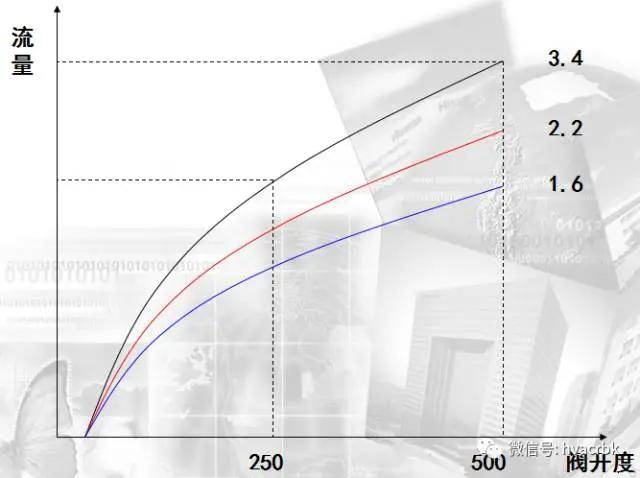

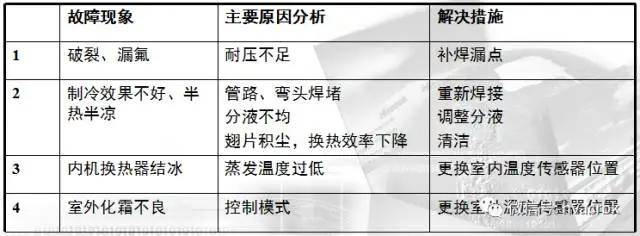

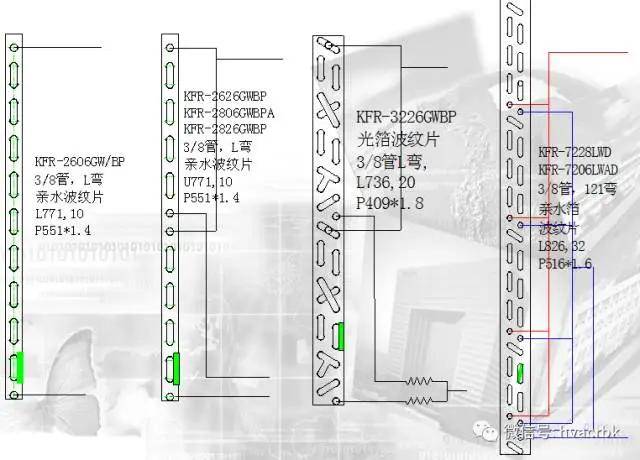

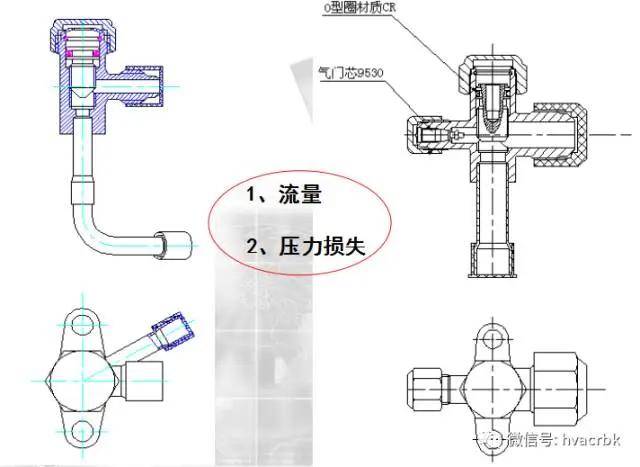

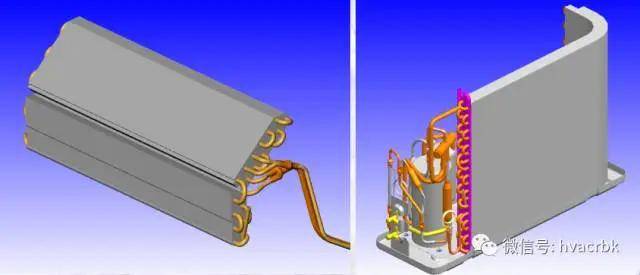

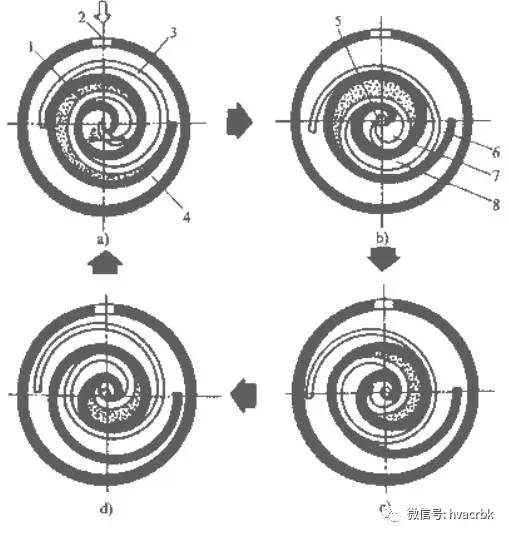

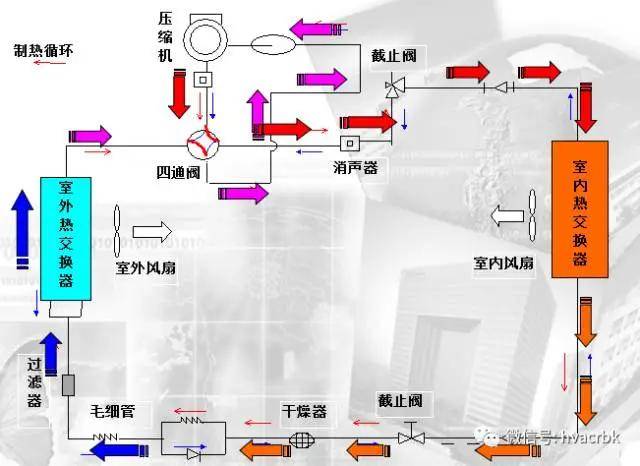

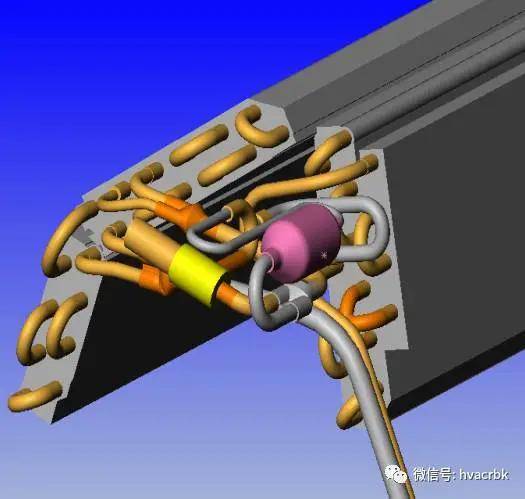

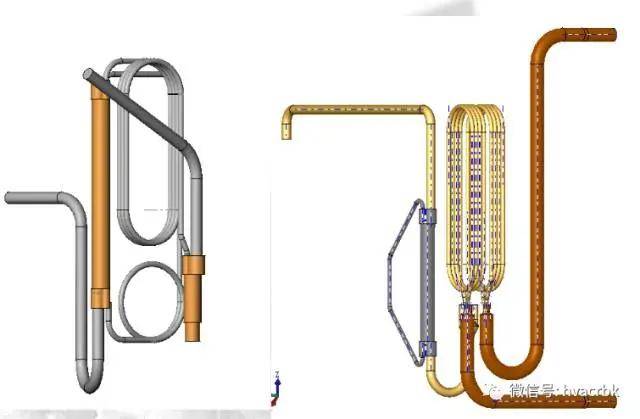

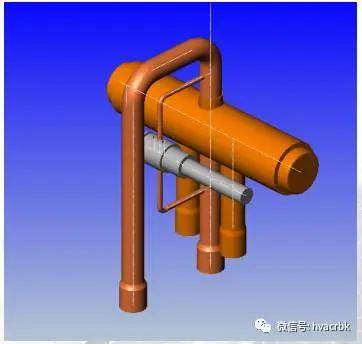

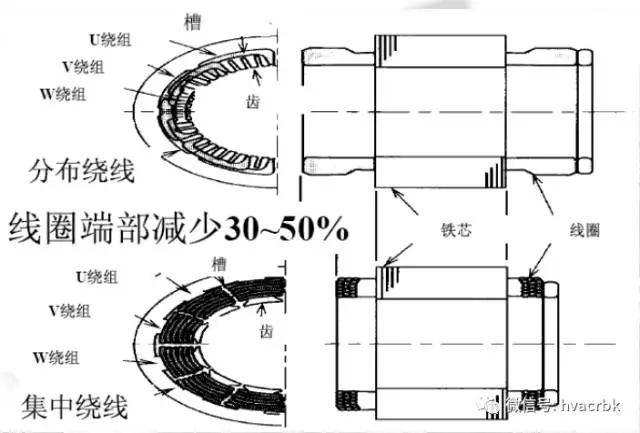

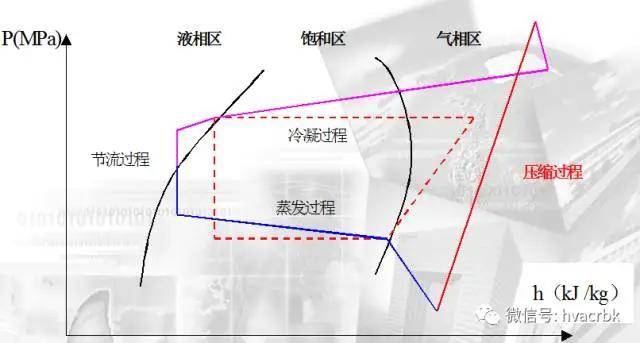

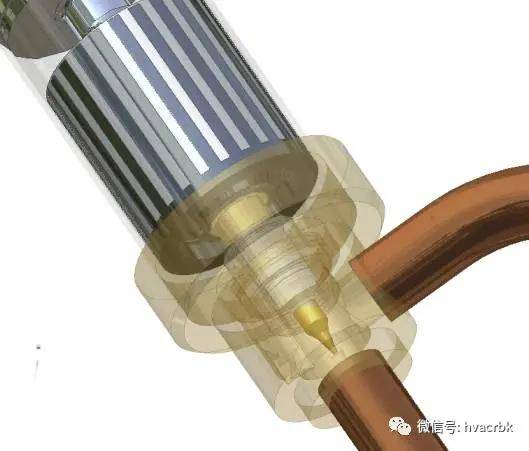

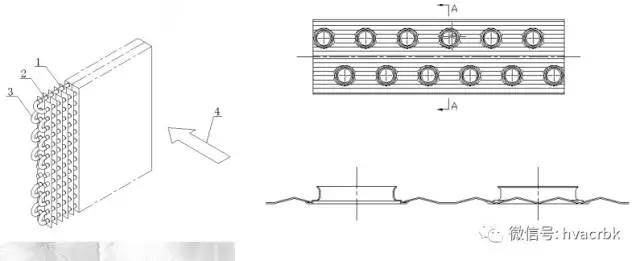

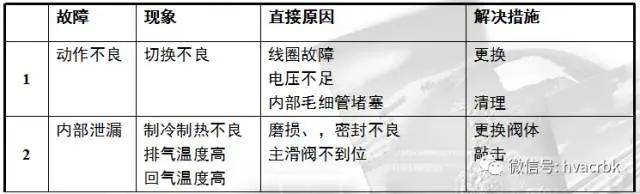

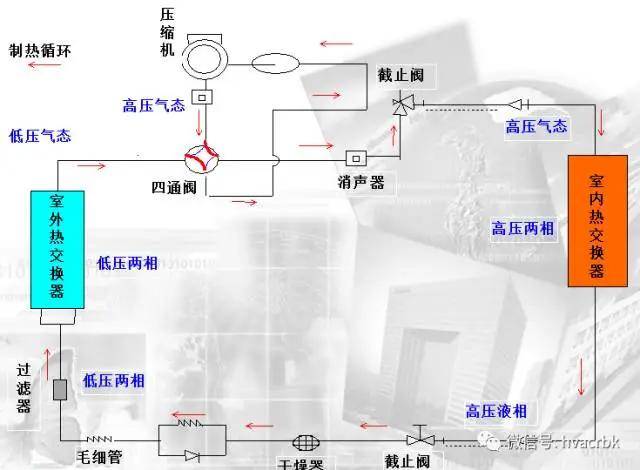

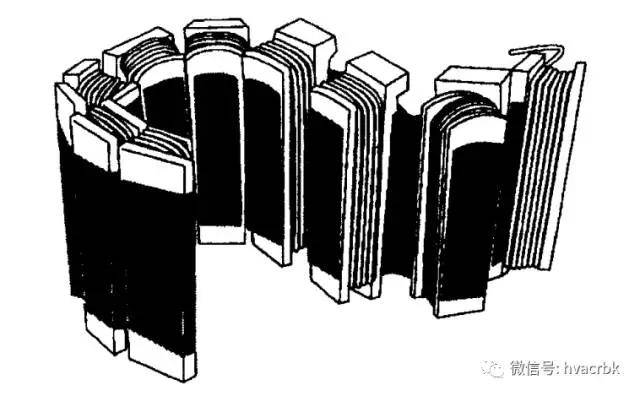

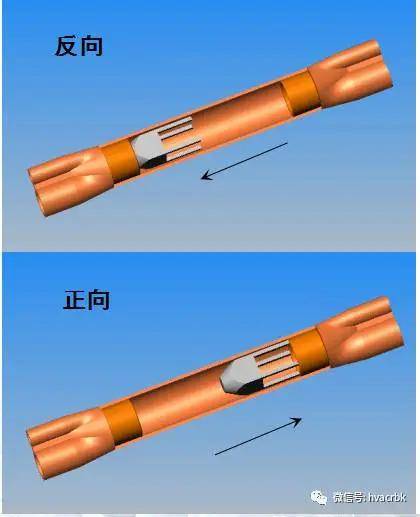

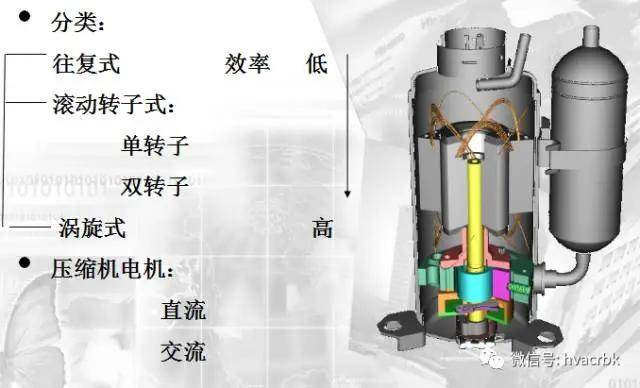

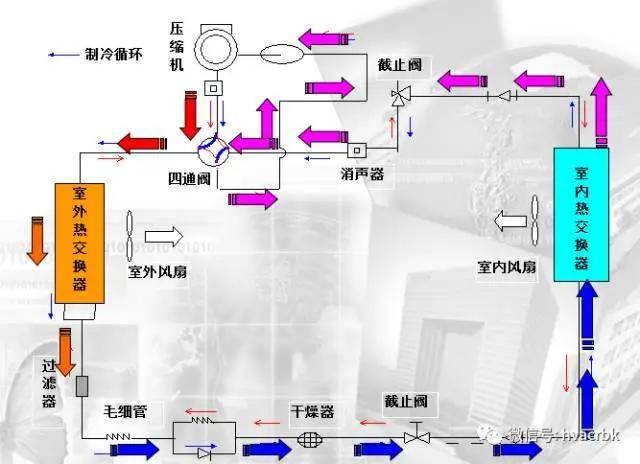

制冷系统压焓图： 制冷时，通过制冷剂或载冷剂将室内的热量转移到室外释放掉，从而使室内温度降低。 制热系统 而制热的原理正好相反，通过制冷剂或载冷剂将室外的热量转移到室内释放掉，从而使室内温度升高。 压缩机、冷凝器、节流装置、蒸发器、电磁阀、截止阀：单向阀、过滤器、干燥过滤器、四通阀 、消音器、储液器。 空调用压缩机一般为全封闭制冷压缩机。 转子式压缩机 涡旋压缩机 涡旋式制冷压缩机的特点： 1、相邻两室的压差小，气体的泄漏量少。 2、转矩变化幅度小、振动小。 3、没有余隙容积，故不存在引起输气系数下降的膨胀过程。 4、无吸、排气阀，效率高，可靠性高，噪声低。 5、由于采用气体支承机构，故允许带液压缩。 6、机壳内腔为排气室，减少了吸气预热，提高了压缩机的输气系数。 7、涡线体型线加工精度非常高，必须采用专用的精密加工设备。 8、密封要求高，密封机构复杂。本文来源制冷百科微信公众号hvacrbk 直流压缩机的分类 1、按照电机的定子绕线方式： （1）分布绕线 （2）集中绕线 2、按照磁铁的材料分： （1）永磁体（NdFeB） （2）铁氧体 冷凝器、蒸发器 ——换热器： 蒸发器：蒸发相变的热交换器。在制冷系统中的作用是对外输出冷量，冷却被冷却的介质。本文来源制冷百科微信公众号hvacrbk 冷凝器：冷凝相变的热交换器。在制冷系统中的作用是对外输出热量。 分类：强制通风式、自然对流式。 组成：翅片：平片、波纹片、开窗片、光箔、亲水、憎水。 铜管： 光管、内螺纹管。本文来源制冷百科微信公众号hvacrbk 冷凝器的设计： 蒸发器的设计： 冷凝器、蒸发器常见故障及对策 节流装置： 电子膨胀阀 其驱动工作原理： 是给驱动线圈以脉冲信号，类似步进电机控制，使其带动转子上的阀针旋转，这样将改变阀针和节流孔之间的开合大小，从而来调节节流口径，实现可变的节流控制。本文来源制冷百科微信公众号hvacrbk 电子膨胀阀的流量曲线 电子膨胀阀控制原理 电子膨胀阀故障维修 电子膨胀阀一般来讲在使用过程中出现问题最多的是：不动作。 其主要导致的原因有两方面： 1、电控驱动方面： 一般电子膨胀阀的驱动电压为 12V±10%。当一些特殊情况下如低电压、控制板故障等时，其驱动电压低于下限时，就有可能导致不动作。因此应先查驱动电压是否正常。本文来源制冷百科微信公众号hvacrbk 2、机械故障： 此方面主要是变形、配合不当、磨损、杂质异物进入、润滑不好等导致步进机构卡住不动作。可采取敲击、升温等方式试探。 毛细管:内径0.6——2.0mm，外径2 —— 3mm的紫铜管盘制而成。 毛细管的节流特性参数涉及：毛细管长度 & 毛细管内径，一般来讲：毛细管越长，内径越小，节流越大，流量越小。 制冷系统的冷媒充注量一定，在此条件下毛细管设计值为：L & D，则此时如果毛细管。 系统中毛细管的相关问题 四通阀 四通阀由三部分组成：先导阀、主阀、电磁线圈 常见四通阀故障 单向阀 用于空调器、冷冻机等制冷设备，使系统中压缩机停止时防止高压逆流和制热时控制冷媒量，达到制热的目的。 截止阀 不同制冷剂所要求的设计与生产工艺对比 说明：节流消音器与常开电磁阀并联。 室外制冷系统 说明：双毛细管结构与常闭电磁阀并联。 旁通除霜的热泵型空调的制冷系统制冷系统原理解析
制冷系统
制冷过程中的相变
制热过程中的相变
制冷系统主要部件：
压缩机
蒸发器和冷凝器
节流装置
四通阀
其他辅助部件
室内制冷系统

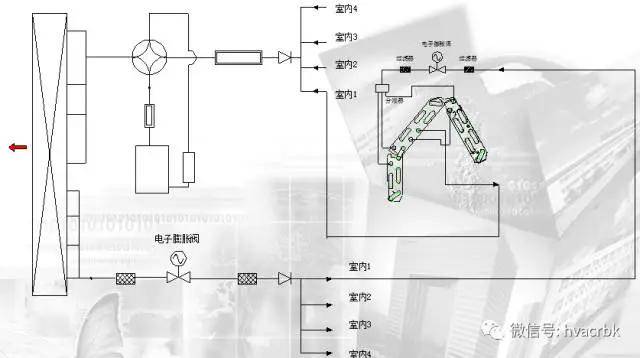

一拖多空调的制冷系统
