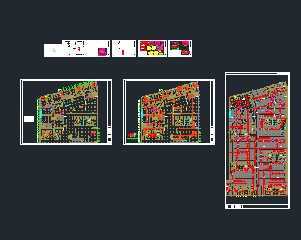

某小区地下车库通风防排烟工程施工图

介绍：某住宅小区地下车库项目。地下室共两层，建筑面积为84398.50平米。设计范围：地下车库通风、防排烟系统设计，各设备用房通风系统设计。地下车库采用机械通风系统和机械排烟系统合用一套系统，选用高温排烟轴流风机。平时进行排气，火灾时进行排烟。火灾时的通风量和排烟量均按换气次数6次/小时计算。系统宜利用车库出入口自然补风。不能自然补风的防火分区应设置机械补风。补风量不小于排烟量的50%。本工程采用直接数字式监控系统（DDC系统），它由中央电脑及终端设备加上若干个DDC控制盘组成。在控制中心能显示打印通风、防排烟等各系统设备的运行状态及主要运行参数。通风系统控制内容：通风系统的启停、变速控制；风机运行状态显示，故障报警。设计时间：2011年，图纸11张。
