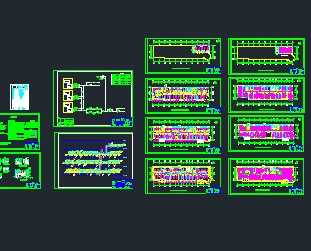

某办公楼空调采暖系统施工图

介绍：本工程供暖设备采用空气源热泵热水机组，型号为FRS-120D，数量3台，总制热量为387KW，机组制热总功率为121.8KW。该机组同时用于夏季制冷，总制冷量为360KW，机组制冷总功率为114.3KW。本工程供暖方式为地板水盘管辐射供暖，水盘管间距为170~180mm。冷热水供回水管道选用热镀锌管材。地暖水盘管采用地暖专用PE-X管材，规格为φ20/φ16。空调冷凝水管选用PVC-U建筑给排水用管材。供回水管道坡度为i=0.003。空调冷凝水管道坡度为i=0.01。
