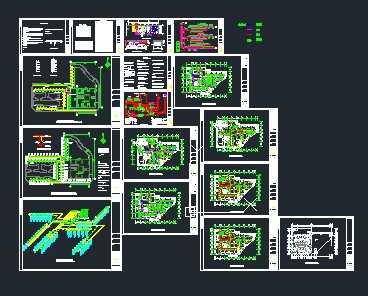

介绍： 一、地下埋管温度测量 为了便于了解系统运行后，各层土壤温度变化情况，分别选取三个管井对地下温度变化进行测试，并设置一监测井与地下埋管管壁温度进行比较，测试管井与监测井位置见埋管布置图。分别在5m，10m，20m，40m，60m，80m，100m的管壁上安装温度传感器。具体布置方式见地下双U管测点布置图，监测点采用Pt温度传感器，监测井测点布置图。 二、地源热泵机房各设备监控 1.监测点布置 为了实现对地源热泵系统各个设备的实时监控，分别在两台地源热泵机组的室内侧和室外侧的供回水管上设置温度传感器，流量计。在热泵机组、各个水泵电路上分别安装电表对各设备的电流、电压、有功功率、无功功率、耗电量进行监测。在热泵机组的电路中串入累时器记录机组运行时间。各个测量值每15分钟记录一次。根据测试数据，可以对系统冬夏冷热平衡，系统地能效比等相关评估数据进行详细分析，以便于了解系统运行状况。各个测点布置见图。 2.各设备控制 （1）地源热泵系统设备启停顺序控制 启动顺序：冷却水闸阀，冷却水泵，冷冻水闸阀，冷冻水泵，热泵机组。 停止顺序：热泵机组，冷冻水泵，冷冻水闸阀，冷却水泵，冷却水闸阀。 （2）热泵机组运行台数控制 根据冷冻水供回水主管上温度，流量测量，送入DDC，计算出实际的空调负荷，根据负荷控制热泵机组投入台数以及相应水泵投入台数。 （3）压差旁通控制 在冷冻水供回水管以及冷却水分集水器之间分别设置压差传感器以及电动调节阀，根据压差传感器检测供回水管路之间的压差，送入DDC，再送出控制信号，调节旁通上电动调节阀的开度，以保持供回水压差恒定，保证热泵机组稳定工作。 （4）膨胀水箱控制 在膨胀水箱上分别设置液位传感器以及电动阀门，根据水箱内水位变化控制电动阀门的开启进行补水。 三、其他运行参数及设备监控 1.新风系统监测 新风系统监测原理如图，要求中央监控室可以控制新风机组的启停，并显示机组运行状态，过滤器前后压差。并根据送风温湿度调节水管上电动调节阀，使得送风温度与设定值一致。 2.风机盘管监测 室内温度可由风机盘管专用温控二通阀实现自动控制，仅要求中央监控室显示其运行状态及室内温度即可。对少数特殊办公场所和重要小型会议室装设的风机盘管除上述就地控制要求外，还要求可在中央监控室遥控其启、停，在人员进人之前开启空调风机盘管，实现预前控制。 3.室内外温湿度测试 为了了解空调系统在各种气候条件下，地源热泵系统的运行状况，还需要分别测试室内外的温度，湿度。分别在室外与室内典型房间内设置温湿度传感器，中央机房每15分钟对温室度进行记录。
