某超市商务综合楼空调通风系统图

  • 资料大小:3.53 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2013-01-16 22:39
  • 发布作者:甜甜小蜜桔
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

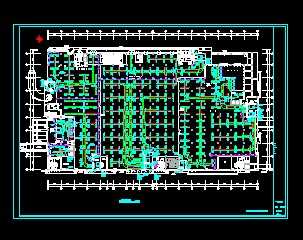

某超市商务综合楼空调通风系统图
介绍: 本工程总建筑面积5.2万平米,建筑高度27.45米。设有一层地下室,地上部分设有商场,咖啡厅。本建筑分为三大部分,沃尔玛超市部分,深国投商及会议厅部分。本设计包括除会议厅外所有空间的中央空调系统;商场、中厅、咖啡厅排烟系统;正压送风系统;地下室设备房通风系统;地下室车库平时通风及排烟系统及所有空间通风系统。 本工程空调系统分为二个系统。其中沃尔玛夏季空调设计计算冷负荷约3516kW(1000RT)。空调冷源设计选用两台单机制冷量为500RT的离心式机组(编号为L-3、4)。为整个系统提供7/12c的空调冷水。深国投商场.会议厅,夏季空调设计计算冷负荷约4220kW(1200RT),空调冷源设计选用两台单机制冷量为600RT的离心式机组(编号为L-1、2)。为整个系统提供7/12c的空调冷水。 商场均采用空调机组的低速全空气系统,柜式空调机组设在空调机房内。空调冷冻水系统采用异程式系统。 地下一层车库根据防火分区的划分,设置机械送排风系统,与消防排烟系统合用,平时通风换气,火灾时排烟。各卫生间均设排风扇。各电梯机房均设排风机。
