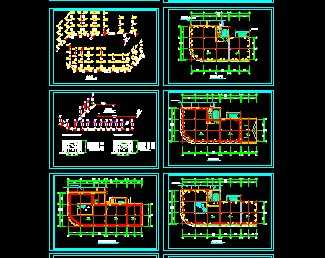

某综合楼采暖通风设计图

介绍：本工程为XX商业楼采暖通风、给排水及消防设计。建筑面积为3967.79m2。本建筑物的采暖热媒为85-60度低温热水，热源由小区锅炉房提供。采暖面积3814.81m2。采暖负荷为：146.50Kw。采暖热负荷指标：38.40w/m2。地下一层至地上二层采用中分式，三层以上采用下供下回热水双管系统。散热器选用（内腔无砂）铸铁散热器760型，标准散热量为130W/片。工作压力为0.6MPa。散热器窗台下暖气槽内暗装，其余为明装。
