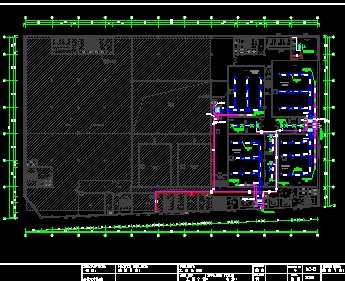

某电影院空调通风施工图

介绍：本工程为综合性多厅电影院，位于大楼的七、八层，总共包含6个厅，此次设计只包含1~4影厅；5~6影厅做预留。本工程属于多层公共建筑；二类耐火等级；结构类型框架结构。本施工图设计内容包括：1~4影厅及售票厅、放映厅等功能性房间空调系统设计。设计内容：空调系统设计、通风系统设计、空调机房。空调夏季设计总冷负荷为390Kw；空调冬季设计总热负荷为432Kw。冷、热源由设于本楼楼顶的6台常规风冷模块机组集中供给，设计冷冻水供回水温度为7/12℃，热水供/回水45/40℃。空调末端采用风机盘管和空调箱，影厅采用旋流风口下送风,其他区域采用散流器下送风方式。空调水系统为水平管双管异程式布置，立管也为双管异程式布置。设计时间：2012年，图纸8张。
