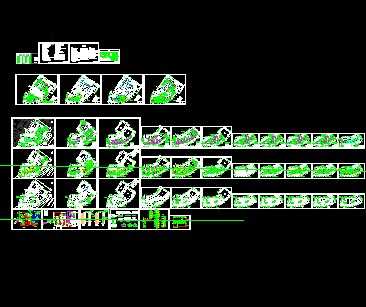

某宾馆通风空调系统设计图

介绍：本工程地处XX，主要用途为星级酒店及餐饮娱乐，要求设置中央空调，冬夏两季提供舒适性空调，确保足够的新鲜空气。本工程地上十七层，地下二层。中央空调系统采用技术成熟运行节能的冰蓄冷空调系统，降低小区高峰时间的用电负荷。夏季空调计算总冷负荷2800KW,冬季空调计算总热负荷2400KW.冷源采用水冷螺杆机提供,热源由小区锅炉提供经板式换热器二次换热后供空调使用。夏季制冷进/出水温度13°C/6°c，冬季制热进/出水温度为55°C/45°C。空调水系统采用水平同程。空调水系统划分为两个系统，地下一层至四层为一个系统;五层至十七层为一个系统。
