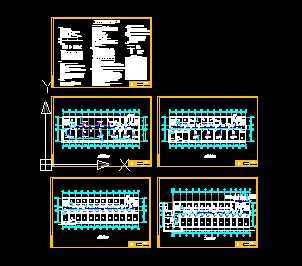

某医院办公楼多联机系统设计图

介绍： XX办公楼总建筑面积2200M2，总高度14M，其中空调面积1500M2。综合楼空调总冷负荷250KW，空调总热负荷220KW。本工程采用制冷剂直接膨胀式空气冷却器的空调系统，以达到冬季采暖和夏季制冷的目的。本设计选用清华同方eHRV变频中央空调，其室外机放置于一层地面，其中一至三层由三台20匹室外机负责，四层由一台20匹和一台10匹空调室外机负责室内外容量比控制在1.2%。空调末端系统 a.除办公室采用侧送上回风的空调方式外，其余均采用嵌入式四出风的空调方式。b.空调系统内机选型上大空间原则采用嵌入式四出风，小空间采用直接出风的暗藏风盘型。如院长办公室及会议室、棋牌室采用嵌入式四出风室内机型，办公室、秘书室等采用暗藏风盘式空调室内机。
