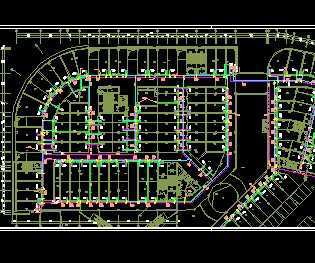

介绍： 设计阶段：施工图设计 设计内容：大楼集中空调系统，消防控制中心独立空调，配电房机械通风，公共卫生间机械通风，防排烟设计 建筑面积：69000㎡ 建筑高度：23.9m 图纸张数：36张 设计时间：2007.7 工程概况： 1、建筑概况：该建筑是主要为研发、样品展示等服务性质的多层建筑，地面以上建筑总高度为23.90m，地上五层，建筑面积:69000m，防火类别为二级。 2、设计内容： 大楼集中空调系统设计。 消防控制中心独立空调设计。 配电房机械通风设计。 公共卫生间机械通风设计。 机械、防排烟设计。 3、空调冷热源：本工程集中空调冷热源由二期工程冷、热水机房提供。夏季供回水温度7/12%%DC，冬季供回水温度60/50%%DC。 4、夏季，空调所需总冷量为5635.0kW；冬季，空调所需总热量为4360.0kW。 5、集中空调水系统：集中空调水系统为一次泵负荷侧变流量两管制闭式循环系统，空调水系统采用高位膨胀水箱定压(属二期工程范围)。空调水系统为竖向异程式，水平环路为同程式，局部异程式。集中空调方式：一～四层非皮革材料区采用风机盘管加新风系统，皮革材料区采用风机盘管加全热交换热回收新风系统。五层餐厅采用低速全空气单风道系统，气流组织形式为上送，机房处集中回风。包间、休息室采用风机盘管加新风系统，详空调系统表。
