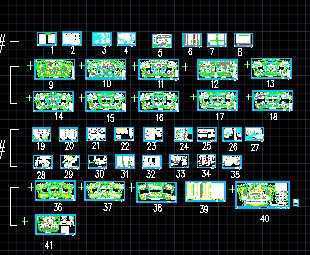

某行政中心办公楼暖通设计图

介绍：本工程为某行政中心办公楼，主楼总建筑面积69661平方米，地上16层(含地面架空层).地下1层，建筑总高度66.75M。地下一层为设备用房和库房，地上底层为架空层（汽车库），1-15层为办公用房(办公用房设冬夏两用舒适性空调，空调部分总建筑面积58116平方米）。本资料设计内容：全楼中央空调通风设计；制冷机房.制热机房工艺设计；消防排烟设计。本工程办公室（局部走道）采用变制冷剂流量分体式多联机系统。一.二层中庭为全空气系统，采用带转轮热回收的组合式空气处理机组处理空气，采用喷口及散流器送风，集中回风。过渡季节可采用全新风。大楼全部新风由每层设置组合式新风机组，散流器送风。冷源为7/12C冷冻水，热源为60/50C暖水，冷热源由集中制冷制热机房供给。
