暖通图纸

某小区庭院燃气管网工程设计图

本设计图中，管道长度、埋深以米计，管径及管道与其它建、构筑物的间距以毫米计。聚乙烯管（SDR11）采用电熔焊连接或热熔连接，聚乙烯管道和金属管道连接采用钢塑过渡接头连接
某小区住宅楼采暖室外管网设计图

某小区住宅楼采暖室外管网设计图.采暖供回水管道不大于DN150采用无缝钢管，大于DN150采用双螺旋焊接钢管，聚氨脂保温，埋深1.2m左右，i＝0.003，坡向如图。

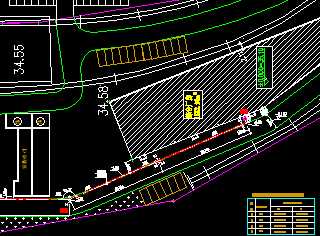

某实验厂房室外采暖管道图纸

热力管道和重力流的雨水.污水交叉时,热力管道应让雨水.污水管道,除雨污外其它管道和热力管道交叉时,应让热力管道.压力排水管应让热力管道.

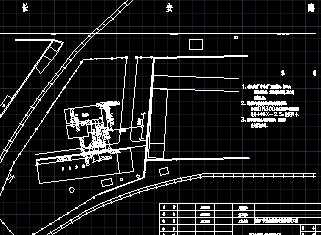

某水站室外水池管线竣工图

说明1、管线采用管中管直埋敷设，焊口处刷两遍樟丹，现场发泡保温,聚乙烯管壳扎紧。2、重新敷设D325的补水总管并在穿铁前与原有D273补水总管连接。
某供热管网第三水站扩建工程竣工图

某供热管网第三水站扩建工程竣工图，说明1、流程图中造纸厂管网与市区管网之间D219连通位置在水站外墙边的井内。2、粗线为新建部分,细线为原有部分。
换热站至小区室外管网设计图

换热站至小区室外管网设计图，本工程热源为小区换热站。热媒参数为80°C/60°C的采暖热水。本工程热力管道采用地沟敷设。其中主干管部分为与水电专业的综合地沟。
供热管网平面及断面图

供热管网平面及断面图，包括供热管网设计说明及材料表，供热管网平面图，管位横断图，热力外网工程波纹管膨胀节选型表，热力管道纵断面图等，供各位参考

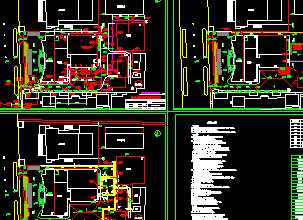

某宾馆采暖综合外线图

采暖管道采用无缝钢管地沟敷设，保温层采用50MM厚玻璃棉。采暖管道采用保温管直埋做法：管道采用无缝钢管，保温层为40MM厚聚氨酯硬质泡沫塑料，保护层为高密度聚乙烯硬质塑料。
住宅小区外网图

1.给水规划：室外消防水量为20L/S，消防用水量为288立方米。消防及生活用水均取自小区490T消防生活合用水池。室外消防管材采用给水承插式铸铁管，接口采用青铅接口。
某住宅小区热力管网施工图

预制保温管及管件必须具有出厂质量保证书和性能试验报告，应符合埋地钢质管道聚氨脂泡沫塑料防腐保温技术标准。
某小区外网管道设计图纸

某小区外网管道设计图纸，各管道地沟与建筑物的相对距离及标高由甲方根据现场情况确定。各住宅楼侧的支干管地沟沟底坡向主管地沟，施工时应保证沟底排水顺畅。
室外直埋热力管网平面图

3、管材：DN200mm及以下供热管道采用无缝钢管，DN300mm供热管道采用螺旋缝焊接钢管。4、管道埋深：为1.20米至1.50米，坡度为i=0.001左右，详见采暖系统图。
某综合楼换热站设计施工图

某综合楼换热站设计施工图，换热站设于A区地下车库，集中供1～22#楼采暖用热。换热站热源采用市政集中供热，市政热力网供、回水温度110/70℃，设计压力1.6MPa
某住宅小区采暖室外管网设计图

某住宅小区采暖室外管网设计图.采暖供回水管道不大于DN150采用无缝钢管，大于DN150采用双螺旋焊接钢管，聚氨脂保温，埋深1.2m左右，i＝0.003，坡向如图。供各位参考
某办公楼空调设计图

本工程建筑面积5300m，设计冷负荷700KW，空调采用风冷热泵和变频多联空调系统，设备总冷量701.1KW,室内机分别置于二层雨棚、连廊及屋面，房间内同装修加设吸顶排风机。
某厂房宿舍室外供热管网施工图

由于新建热源一次高温热水管网的敷设利用原有管道的旧混凝土支架，所有支架顶部标高没有用水准仪实际测量，本图所标住的支架顶面标高只是个大概数值；
某小区无补偿直埋热力管网施工图

本热力管网自路引出DN300支管，接至换热站提供80/60°C供回水，在小区内敷设至各入户小室.换热站内设高区低区热力循环系统各一套，详换热站施工图。
某小区室外水暖管道图

1、给水由小区加压泵房供给。排水通过排水检查井、排水管道，经化粪池接入市政排水系统。2、给水管道采用给水PE管，热熔连接，埋地安装。供各位参考
某小区室外热网设计图

某小区室外热网设计图，各管段长度以施工时实际情况为准.管道长度和标高单位为米,其余单位为毫米.供热管网均采用直埋敷设，直埋管道采用预制保温管，供各位参考
某小区室外采暖管网图

2、凡是补偿器未设在检查井内的均采用直埋设置，做法见国标05R410第60页,管径小于DN50的补偿器安装尺寸以DN50的为准。
