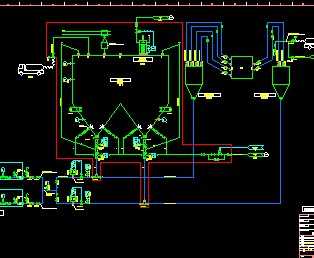

220吨流化床系统图

流化床系统图全套;220吨流化床各系统的系统流程图，共23个系统，23张图纸。供各位参考
某小高层多联机空调设计图

本工程建筑面积约为14000m2 空调使用面积约为12000m2 ,空调总体设计方案采用海尔风冷式多联机及单元机相结合解决夏季制冷及过渡期制热，冷媒介质采用R22.设计总冷量为905.5KW
某高层住宅楼风系统施工图

该楼为一栋二十七层的高层住宅，其中地下二层，一层架空，二～二十七层为住宅，总建筑高度为86.4米，建筑面积约为11350M2，本次设计范围为大楼的通风与防排烟设计。
某热力站工艺流程图

某热力站工艺流程图，包括：说明、图例、参数及图纸等。供各位参考
某燃气高温热水锅炉设计图

本设计为宁夏xxxxx燃气锅炉房工艺设计.一次网热媒参数为95/70C.二次网热媒参数为75/60C.本设计采用三台M241型9300KW型燃气高温热水锅炉.

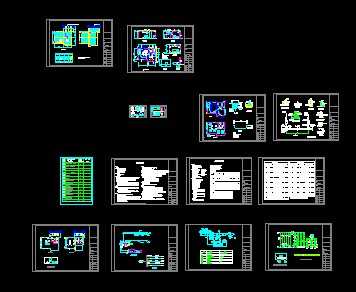

某主厂房采暖通风空调设计图

某厂主厂房的采暖通风空调系统设计图纸，包括：各层的采暖平面图、采暖系统图、分集水器图、通风空调平面图等，共计10张图纸。供各位参考

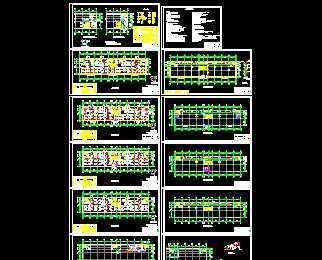

某中型商场空调工程施工图

某中型商场空调工程施工图，空调方式为全空气系统。每层设置吊顶空调机组,同时各层均设排风系统.冷源选用1760KW螺杆式冷水机组2台.冷水系统采用闭式机械循环.供各位参考
某制冷换热站施工图纸

冷冻水二次热水采用同一系统双管制,循环水热膨胀采用落地膨胀水罐;补水泵为变频泵,定压值为0.20MPa.冷冻水二次热水系统的循环水和补水均采用软化水;软化水来自锅炉房.
某制程冰水空调工程图

生产设备射出机、吹瓶机(S14)制程冰水系统,且新增吹瓶机(SBO08)制程冰水从一期吹瓶机(SBO14)接,新增吹瓶机排风系统.射出线,吹瓶线空调系统,包含射出机与吹瓶机的二次配电工程
某综合楼通风排烟设计图

3.防排烟系统划分:1层大房间,2至4层内走道设3套独立防排烟系统.4.通风系统:厨房为独立机械通风系统,公共卫生间.客房卫生间采用排气扇集中排放.
某印刷厂车间暖通施工图

本项目中无自然排烟条件的仓库均设置机械排烟系统，大于2000平方米的房间划分防烟分区。
某消防综合楼通风空调图

入口大厅报告厅篮球馆设全空气系统，其他全部采用风机盘管加新风系统。游泳池更衣桑拿洗浴设置低温辐射热地采暖系统。所有卫生间设置机械排风系统。供各位参考
某文化宫综合楼采暖空调通风初步设计图

包括1.图纸目录图例VRV空调系统图，2.一层采暖空调通风平面图，3.一层VRV空调平面图，4.二层采暖空调通风平面图，5.二层VRV空调平面图，7.三层VRV空调平面图等，供各位参考
某商住楼工程空调设计图

设计内容：1．大厦一~十五层空调系统设计；2．疏散楼梯间的加压送风防烟设计；3．地下室的通风和防排烟设计
某空调动力机房施工图

动力中心地下一层，地上一层，建筑面积约2462m。地上一层主要为制冷机房、变配电间及水池，一层主要为锅炉房、水泵房及柴油发电机房，屋顶设置冷却塔。
某酒机净化工程设计图

本工程空调计算总冷负荷为58kW。制冷机选“约克”YCAC75PACK风冷冷水机组一台，机组制冷量为63kW。机组自带冷冻水泵及膨胀水箱。安装方式为地面落地式安装。
某综合楼空调设计图

办公,会议等小房间采用风机盘管加新风空调系统；办证大厅、报告厅、档案室等大空间单风管全空气空调系统；电梯机房,值班室等单独房间采用分体式空调机。
某加热站工程施工图

考虑到凝结水回收成本、回收质量，本工程采用汽水混合式加热器，凝结水不做回收。由膨胀水箱溢流来的热水进入溢流水箱，一部分用于补给采暖系统，一部分用于洗涤。
某综合楼通风空调设计图

某综合楼通风空调设计图，主要包括了从地下3层到22层的空调水和空调风的平面图以及机房图。供各位参考

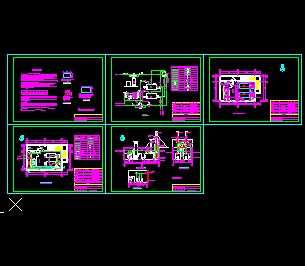

某锅炉房工程施工图

安装锅炉房内所有设备管道，保温，试压，锅炉冲洗及热运行，应切实按照国家有关规定及制造厂要求进行，并经得有关方面检查合格后，方能进行交付使用。
