暖通图纸

某厂房30万级洁净车间布置图

本工程净化空调车间面积：约267平方米，吊顶高度为2.5米,净化级别为三十万级；净化车间：净化空调系统工程、隔墙装修工程、天花装修工程
某图书馆空调系统工程设计图

此图纸为某图书管空调系统图纸，包括：设计说明，设备材料表，一层空调冷媒管、冷凝管平面图，一层通风、空调及防排烟平面图等。供各位参考
某室外管网及锅炉房工程设计图

本资料为某工程室外管网及锅炉房的设计图纸。本热力网管道敷设方式均采用直埋.直埋管道沟槽地基的处理按本设计施工,以免土质下沉拉坏管道及附件
某商场暖通空调工程设计图

本资料为某商场暖通空调设计全套图，包括风系统设计图、水系统设计图以及机房设计图3部分。
某洁净厂房系统施工图

本设计是模具房改造成100K级洁净房，包括净化空调系统和装修两部分。洁净房净化面积约143m2,设计为100K级洁净房。换鞋更衣室面积25m2，做一般空调设计。
某工业园裙楼空调工程施工图

某软件园裙楼空调施工图。一、二、四层与装修有关的空调末端设计，不包括制冷主机系统、冷却水系统及防排烟系统。
某交流中心综合楼暖通工程竣工图

本建筑是汽车研究交流中心，建筑面积约9571m,建筑总高度为9.6m,本建筑共二层。其中一层包括大堂、休息区、教室、车体保养技术教育等。二层包括食堂、会议室、事务室等
某大型剧院VRV空调系统施工图

本图为某剧院VRV空调系统设计图，包括：施工设计总说明，设备参数表，图纸目录，门厅、三层多功能厅空调系统图，休息、化妆区域空调系统图

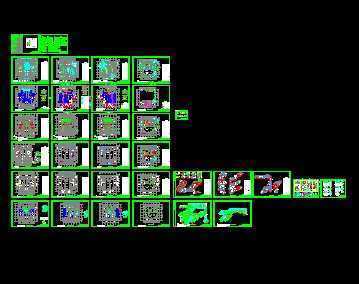

某公司厨房空调通风工程施工图

图纸包含空调通风施工总说明一份，目录表及图例一份，一之四层空调风管平面图，一至三层及屋面的厨具设备抽排风管平面图，一至四层空调风口及末端设备布置平面图
某高层住宅暖通工程施工图

本工程建筑面积为12988m，层数为地上18层，地下1层，建筑高度为52.20米；室内采用低温热水地面辐射供暖。
某厂房车间暖通空调施工图

地埋管空调图纸，函办公楼、厂房室内空调图，管井布置图，机房系统图、室外平面图等
某博物馆空调通风系统施工图

本大厦建筑面积约16000平方米。地下1层，地上3层。总建筑高度为23m。全楼功能为展览、办公及会议。空调水系统为一次泵变水量双管制系统。

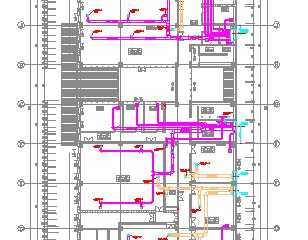

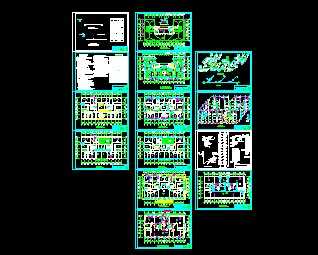

某综合楼暖通工程施工图

本工程建筑面积为9979.2平方米,建筑高度为48.90米,其中1-4层为办公用房，5层以上为住宅地下一层为戊类库房和风机用房。
某洁净厂房车间净化工程图

本工程位于XX市，建筑面积约：4000m2，共4层，本设计是一层车间净化系统，包括净化装修部份。车间净化面积约500m2,吊顶内净高为2.5m,设计为10K洁净房。
某大型地下室水暖电工程施工图

暖通空调设计：地下车库通风及排烟系统设计、地下设备用房通风系统设计、楼梯间及合用前室地下部分加压送风系统设计
某电影院暖通空调工程施工图

本文件为电影院暖通施工图，建筑面积6500平米，夏季空调总负荷1350KW,图纸包括：设计与施工说明，电影厅二层排风排烟风管平面图，空调水系统等。
某小区住宅楼采暖工程施工图

某小区住宅楼采暖工程施工图，包括一层采暖干管平面图，一层采暖平面图，三至九层地热采暖平面图，二层采暖平面图，十层地热采暖平面图

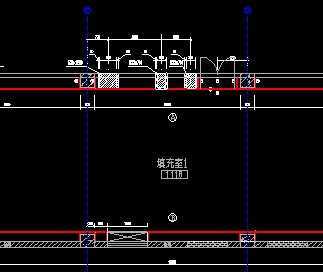

某10级洁净室系统图

某10级洁净室系统图，包括FFU安装节点图，FFU布置图，彩钢板平面布置图，地板布置图，地板立柱布置图，地板支架安装节点图，地板支架布置图，共同吊架，冷库室外机布置图等等

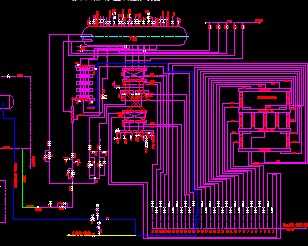

水压试验系统图、曲线图

1.升压速度控制在＜0.3MPa/min；降压速度控制在＜0.3MPa/min。2.超压时不得进行任何检查工作，任何人不得靠近锅炉。3.整个过程约需6.5小时。

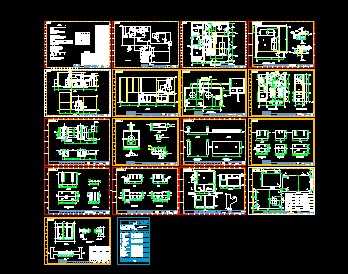

2x6T蒸汽锅炉工艺设计图

2x6T蒸汽锅炉工艺设计图，包括施工说明,图例及设备表，热力系统图，+0.000m平面布置图，+4.500m平面布置图，烟道及冲灰沟平面布置图
