某防洪涵闸改造施工图纸

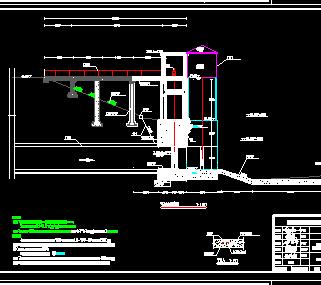

介绍：某防洪涵闸改造施工图纸包括涵闸改造工程位置示意图、平面布置图、连接段箱涵剖面图、自排涵闸剖面图及详图、自排涵闸断面图及详图、工程细部图及钢筋表等，供大家参考！新建两扇3.3*3.5m(高*宽)平板钢闸门，新建双孔2.5*3.2m（宽*高）箱涵；采用C25钢筋砼结构，新旧混凝土搭接采用0.3*0.3m槽(铜片止水)凿毛处理搭接；闸墩地基承载力不得小于150kpa，采用15t手电两用螺杆式启闭机；土方回填采用利用料及外运土进行回填、压实，分层夯实，每层厚度不超过300mm,填土压实度≥93%; 草皮护坡采用满铺；施工须严格按照图纸及相关规范、标准执行，未尽事宜现场商榷确定。
