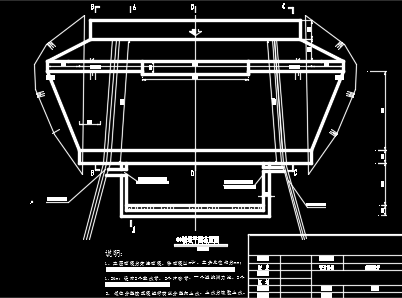

介绍： 某省一个塘坝设计，本坝长28米考虑防洪的要求，增设溢流口长10m, 宽1.24m; 设有2个放水管、2个冲砂管、一个溢流消力池、2个溢流池和渠道联通的涵洞。 1、本坝洪水标准20年一遇设计，200年校核。 2、强度等级：大坝为M7.5浆砌石重力坝，石料为MU60块石，防渗面板为C20W4;坝基座砼C15F4; 3、防渗设计:上游采用混凝土防渗面板，基础采用坝基座混凝土；基础底座采用一排帷幕灌浆防渗。帷幕灌浆防渗标准：透水率为5Lu,防渗帷幕的排数单排、孔距3m,孔深管定为6m; 4、坝体排水设计：距混凝土防渗面板1m设置纵向砌筑方孔排水道；距坝基座1m设置横向砌筑方孔排水道，排入把基础底排水沟和坝后排水沟，防止水泥砂浆掉入堵塞孔道，保持孔道和坝排水系统通畅。 5、坝体分缝按规程进行横纵分缝和止水，止水为橡胶止水。 蓄水塘坝工程施工图纸包括塘坝平面布置图、塘坝标准横断面图、塘坝横断面剖视图、塘坝横断面剖视图、溢流口-**塘坝标准横断面图、塘坝横断面配筋图
